Анализатор сигналов Keysight EXA N9010B-526 (от 10 Гц до 26 ГГц)

Анализатор сигналов Keysight EXA N9010B-526 представляет собой высококлассифицированное измерительное решение, официально зарегистрированное в Госреестре под номером 76526-19. Его ключевой особенностью является охват частотного диапазона от 10 Гц до 26,5 ГГц, что позволяет проводить комплексные исследования сигналов от низкочастотных до сверхвысокочастотных. Высокая чувствительность прибора, характеризующаяся уровнем собственных шумов до -163 дБм с включенным предусилителем на частоте 2 ГГц, обеспечивает уверенное обнаружение слабых сигналов. Немаловажную роль играет исключительная спектральная чистота, определяемая низким фазовым шумом, например, значением -136 дБн/Гц при отстройке 1 МГц от несущей 1 ГГц.

Гибкость в настройке измерительных параметров достигается благодаря широкому диапазону полосы пропускания RBW от 1 Гц до 8 МГц и аттенюатору с переменным шагом до 84 дБ. Это, в сочетании с возможностью подачи сигнала мощностью до +30 дБм, позволяет адаптировать анализатор для работы с любыми сигналами, от высокочувствительных измерений до испытаний мощных устройств. Высокая точность подтверждается суммарной погрешностью измерения уровня сигнала, не превышающей ±0,27 дБ. Широкий динамический диапазон, достигающий 73 дБн с коррекцией шума, гарантирует точность измерений в присутствии мощных мешающих сигналов, что критически важно для анализа таких параметров, как соседний канал ACP.

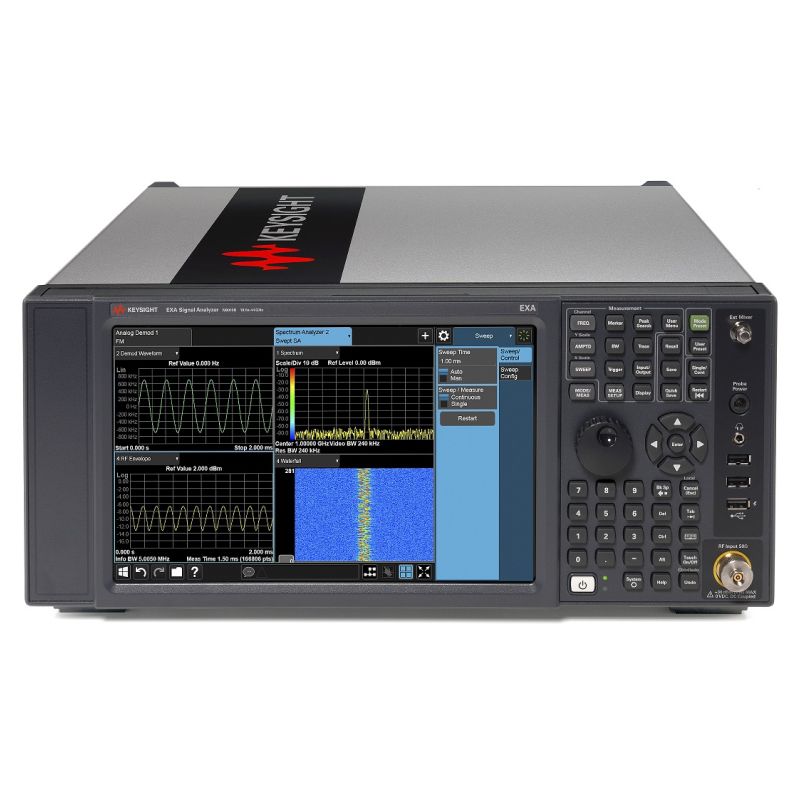

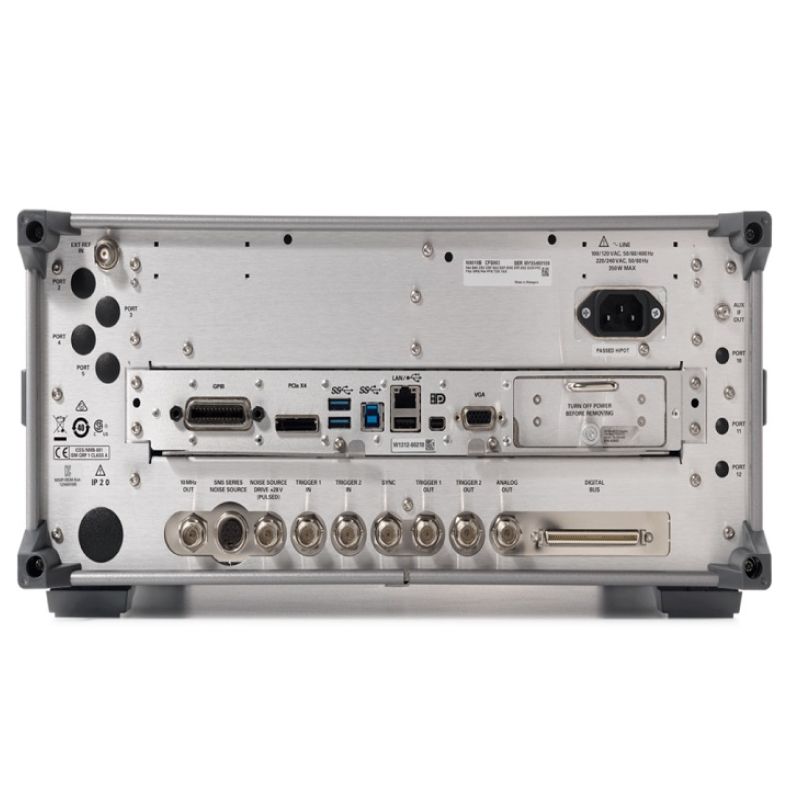

Управление осуществляется через крупный сенсорный TFT-экран с высоким разрешением 1280 х 768 пикселей. Функциональность прибора выходит далеко за рамки базового спектрального анализа. Наличие полосы анализа до 40 МГц и мощного программного обеспечения, включая программу векторного анализа 89600 VSA и интеграцию с MATLAB, открывает возможности для углубленного анализа сложных модулированных сигналов. Прибор оснащен специализированными приложениями для тестирования практически всех современных стандартов беспроводной связи, включая LTE-Advanced, 5G, Wi-Fi 6, Bluetooth 5.0, а также технологий Интернета вещей, таких как NB-IoT, Zigbee и Z-Wave. Богатый набор интерфейсов, включая LAN, USB и GPIB, обеспечивает легкую интеграцию в автоматизированные измерительные комплексы.
