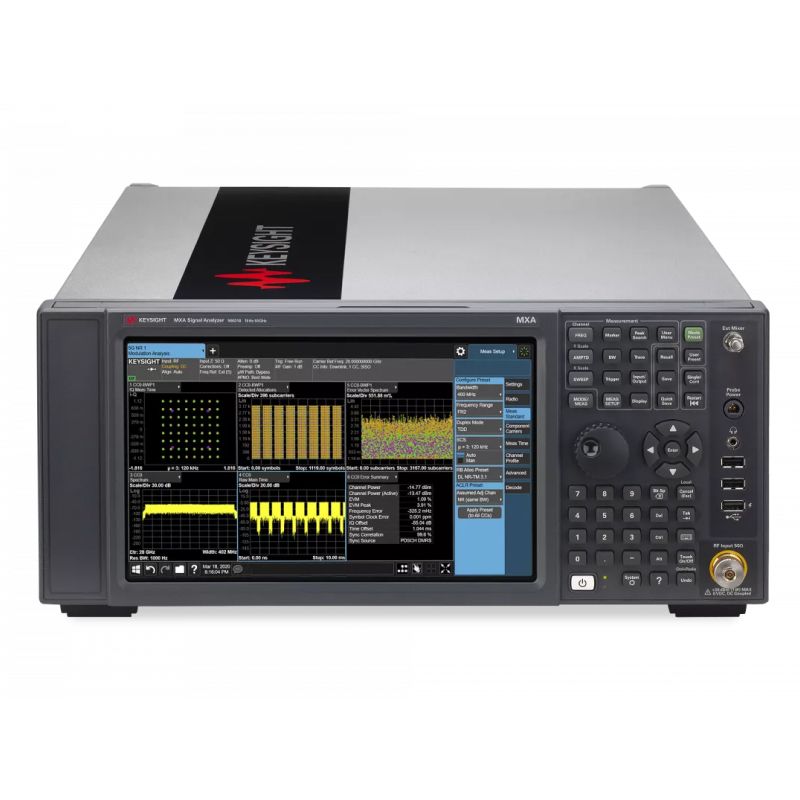

Анализатор сигналов Keysight MXA N9021B-532 представляет собой высокопроизводительное измерительное решение, занимающее уверенную позицию в сегменте лабораторного и производственного оборудования. Его ключевой особенностью является охват частотного диапазона от 10 Гц до 32 ГГц, что позволяет работать с подавляющим большинством современных радиоэлектронных систем, включая перспективные стандарты связи.
Сердцем прибора является мощный режим реального времени с полосой анализа до 510 МГц. Эта характеристика критически важна для обнаружения и исследования кратковременных и неустойчивых сигналов, которые традиционные анализаторы могут просто пропустить. Вероятность захвата таких событий составляет 100% для сигналов длительностью от 3,57 микросекунд, что открывает возможности для диагностики сложных и прерывистых процессов в цифровых системах передачи данных.
Высокая точность измерений обеспечивается выдающимися метрологическими параметрами. Низкий средний уровень собственных шумов, составляющий -172 дБм/Гц на частоте 1 ГГц, в сочетании с фазовым шумом -129 дБн/Гц при отстройке 10 кГц, позволяет детектировать и анализировать чрезвычайно слабые сигналы на фоне помех. Динамический диапазон свободный от паразитных составляющих величиной 72 дБн и минимальная суммарная погрешность измерения уровня ±0,41 дБ гарантируют достоверность результатов даже в сложных эфирных условиях.
Устройство является полноценной измерительной платформой, готовой к решению разнообразных задач. Его аппаратная часть эффективно работает со специализированным программным обеспечением, включая ПО 89600 VSA для углубленного анализа векторных сигналов. Анализатор поддерживает полный цикл разработки и тестирования оборудования для всех актуальных стандартов сотовой связи, от W-CDMA до 5G NR, а также LTE-Advanced и технологий интернета вещей, таких как NB-IoT. Благодаря сертификации в Госреестре под номером 84004-21, данный прибор может применяться в рамках регулируемых отраслей, где требуется подтвержденная точность и надежность измерительной техники.
Дополнительно могут быть встроены опции повышения технических характеристик:
- N9021B-P32 Предусилитель, от 100 кГц до 32 ГГц
- N9021B-P44 Предусилитель, от 100 кГц до 44 ГГц
- N9021B-P50 Предусилитель, от 100 кГц до 50 ГГц
- N9021B-PFR Прецизионный опопрный генератор, 10 ГГц
- N9021B-EA3 Электронный аттенюатор до 3,6 ГГц
- N9021B-B2X Полоса анализа 255 МГц
- N9021B-B5X Полоса анализа 510 МГц
- N9021B-MPB Обход микроволнового преселектора
- N9021B-NF2 Понижение уровня собственных шумов
- N9021B-EXM Работа с внешними преобразователями частоты
- N90EMFP2B Быстрые измерения мощности
- N9021RT1B/RT2B Анализатор спектра реального времени (базовое/оптимальное детектирование)
- N9021B-RTR Приложение анализатора и регистратора спектра в режиме реального времени
- N9021FT1B/FT2B Запуск по частотной маске (базовое/оптимальное детектирование)
- N9021DUAB Двойной режим измерений в реальном времени. Позволяет управлять двумя ПЧ с шириной полосы пропускания тракта до 255 MHz для оптимизированного анализа в частотной и временной области в режиме анализа спектра реального времени (RTSA); требуются опции B5X и RT1 или RT
- N90EMEMCB Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
- N90EMEDPB Набор расширенных функций отображения (спектрограмма, увеличение графика, зонированный спан)
- N9021B-RBE Расширенная полоса пропускания в режиме нулевого обзора (требуются опции B85, B1A или B1X
- N9021B-ESC Управление внешним источником
- N9021B-SF1 Исключение возможности запуска программ
- N9021B-SF2 Запрещение сохранения результатов
- N9021B-SS1 Дополнительный съёмный твёрдотельный накопитель

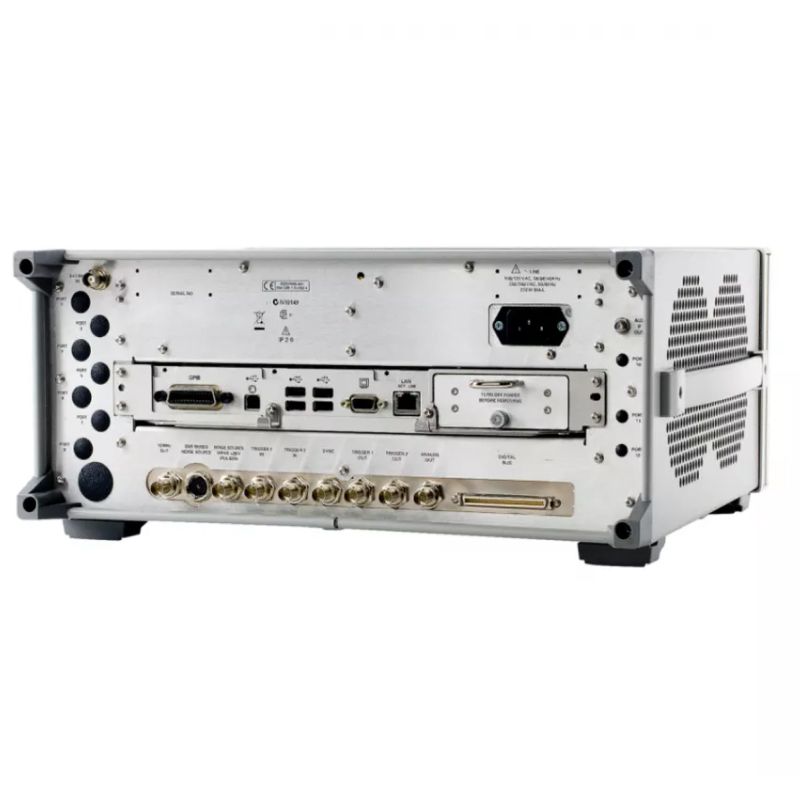

- N9021B-CR3 Широкополосный выход ПЧ; вывод на соединитель Aux IF на задней панели
- N9021B-CRP Программируемый выход ПЧ (от 10 до 75 МГц с шагом 500 кГц), вывод на соединитель Aux IF на задней панели
- N9021B-YAS Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели
| Диапазон частот: | от 10 Гц до 32 ГГц |
| Полоса анализа в режиме реального времени: | 255, 510 мГц |
| Средний уровень собственных шумов (1 ГГц): | -172 дБм/Гц |
| Максимальная полоса анализа/пропускания: | 255, 510 мГц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц: | -129 дБн/Гц |
| Динамический диапазон, свободный от паразитных составляющих: | 72 дБн |
| Суммарная погрешность уровня сигнала/ измерения: | ±0,41 дБ |
| Приложения для сотовой связи: | W-CDMA/HSPA+5G NRLTE/LTE-Advanced FDDLTE/LTE-Advanced TDDLTE-V2XNB-loT и eMTC |
| Приложения общего назначения: | ПО 89600 VSAФазовый шумСпектральный анализ в реальном времениАнализ векторной модуляции |
| Минимальная длительность для 100%-ой вероятности захвата: | 3,57 мкс |
