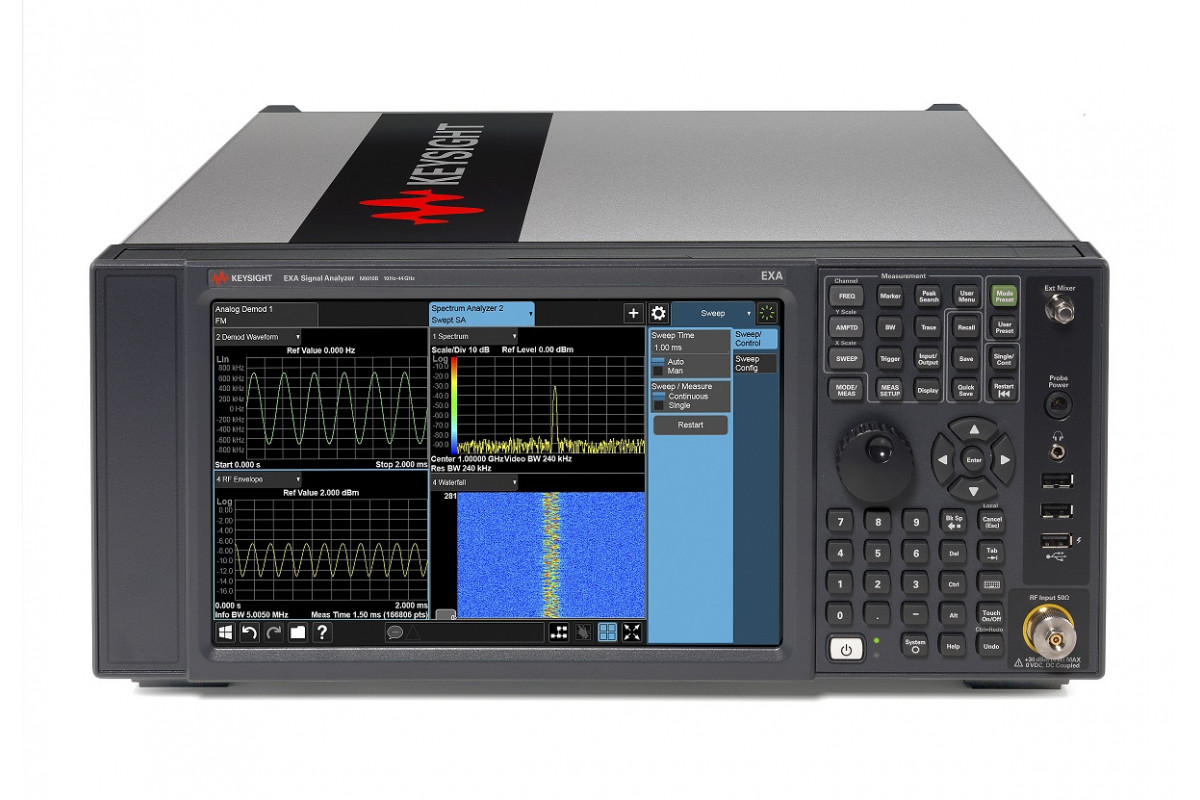

Анализатор сигналов Keysight N9010B EXA

Анализатор сигналов Keysight N9010B EXA представляет собой высокотехнологичное устройство, которое предназначено для анализа широкого спектра сигналов в диапазоне частот от 10 Гц до 44 ГГц. Это делает его идеальным инструментом для инженеров и исследователей, работающих в области радиочастотной и микроволновой технологии. Благодаря своему широкому частотному диапазону, N9010B EXA способен обрабатывать как низкочастотные, так и высокочастотные сигналы, что открывает возможности для разнообразных приложений, включая тестирование беспроводных систем, разработку антенн и анализ спектра.

Одной из ключевых характеристик данного анализатора является его полоса пропускания, которая варьируется от 1 Гц до 3 МГц с шагом 10%, а также дополнительные варианты на 4, 5, 6 и 8 МГц. Эта гибкость позволяет пользователям адаптировать устройство под конкретные задачи, обеспечивая высокую точность и скорость анализа. Полоса анализа в 25 МГц, с возможностью расширения до 40 МГц, обеспечивает возможность захвата и анализа широких спектров сигналов, что особенно важно при работе с современными системами связи.

Уровень собственных шумов анализатора достигает впечатляющих -163 дБм на частоте 2 ГГц при включенном предусилителе. Это позволяет получать высококачественные результаты даже при анализе слабых сигналов, что критично для работы с радиочастотными системами. Фазовый шум устройства также заслуживает внимания: он составляет -102 дБн/Гц при 1 ГГц и отстройке 100 Гц, что делает его подходящим для применения в высокочувствительных задачах, таких как исследование и разработка систем с высокой стабильностью частоты.

Анализатор оснащён как механическим, так и электронным аттенюатором с диапазоном от 0 до 84 дБ и шагом в 1 дБ, что предоставляет пользователям дополнительные возможности для настройки уровня сигнала перед анализом. Опорный генератор с точностью ±1×10^-6 (и опционально ±1×10^-7) обеспечивает высокую стабильность частоты, что также критично для точных измерений.

Кроме того, N9010B EXA оборудован современным TFT сенсорным экраном с разрешением 1280 на 768 пикселей, что обеспечивает удобный интерфейс для пользователя и упрощает процесс анализа данных. Удобство работы с устройством дополнено множеством интерфейсов, включая USB, LAN и GPIB, что позволяет легко интегрировать анализатор в существующие системы и автоматизировать процессы тестирования.

Таким образом, анализатор сигналов Keysight N9010B EXA является мощным инструментом для профессионалов, обеспечивая высокую точность, широкий диапазон частот и множество функций, необходимых для глубокого анализа радиочастотных сигналов. Это делает его незаменимым в современных лабораториях и на предприятиях, занимающихся разработкой и тестированием радиочастотных технологий.
