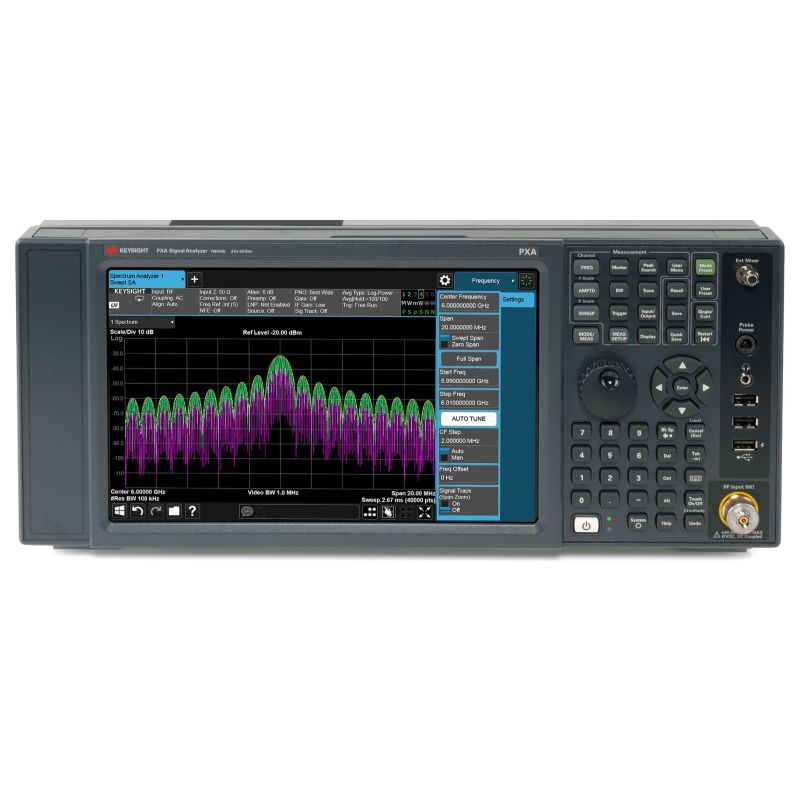

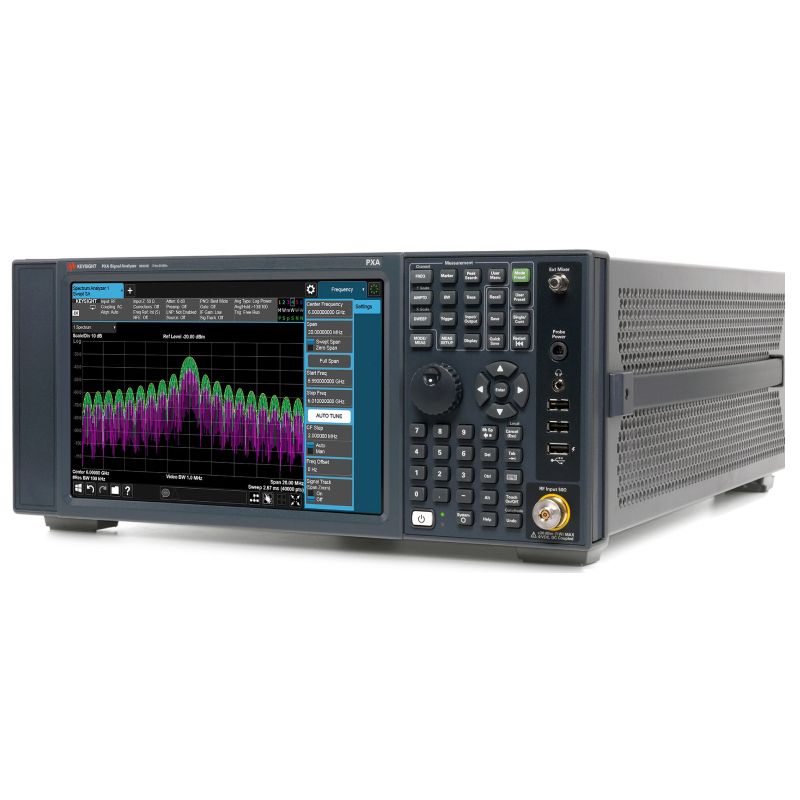

Анализатор сигналов Keysight PXA N9030B-543 представляет собой высокоточный измерительный комплекс, предназначенный для решения самых сложных задач в области радиочастотных измерений. Его уникальность определяется сочетанием исключительных технических характеристик, зафиксированных в ГосРеестре СИ под номером 69527-17, что подтверждает его статус средства измерений на территории Российской Федерации.
Ключевой особенностью прибора является сверхширокий частотный диапазон от 2 Гц до 43 ГГц, который может быть расширен до 110 ГГц с применением интеллектуальных смесителей. Это открывает возможности для исследований в областях миллиметровых волн, включая разработку систем связи 5G и радиолокационных комплексов. Выдающаяся чувствительность, характеризуемая уровнем собственных шумов -174 дБм, и превосходный фазовый шум -146 дБн/Гц на частоте 1 ГГц обеспечивают возможность детектирования и анализа чрезвычайно слабых сигналов в присутствии мощных помех, что критически важно для задач электромагнитной совместимости.
Широкая полоса анализа реального времени позволяет эффективно захватывать и анализировать кратковременные и нестационарные сигналы, импульсные помехи, что недоступно для традиционных анализаторов спектра. Динамический диапазон 119 дБ и возможность измерения мощных сигналов до +30 дБм (и до +50 дБм в импульсном режиме) делают PXA незаменимым при тестировании мощных усилителей и радиопередающих устройств. Гибкость настройки полосы пропускания от 1 Гц до 3 МГц с опциональным расширением до 212 МГц подчеркивает его универсальность.
Интеграция с программным обеспечением 89600 VSA превращает анализатор в мощную систему для векторного анализа сложных видов модуляции. Высококлассный опорный генератор с опциональной стабильностью ±3×10-8 гарантирует точность измерений, а современные интерфейсы связи, включая LAN и USB, обеспечивают легкость интеграции в автоматизированные измерительные комплексы. Таким образом, Keysight PXA N9030B-543 является не просто анализатором спектра, а многофункциональной платформой для исследований и разработок высшего уровня.
Дополнительно могут быть встроены опции повышения технических характеристик:
- N9030B-P03/P08 Предусилитель, от 100 кГц до 3,6 ГГц/ 8,4 ГГц
- N9030B-P13/P26 Предусилитель, от 100 кГц до 13,6 ГГц/ 26,5 ГГц
- N9030B-P44/P50 Предусилитель, от 100 кГц до 44 ГГц/ 50 ГГц
- N9030B-EA3 Электронный аттенюатор до 3,6 ГГц
- N9030B-B40/B85 Полоса анализа 40 МГц/ 85 МГц
- N9030B-B1X Полоса анализа 160 МГц
- N9030B-B2X/B5X Полоса анализа 255 МГц/ 510 МГц
- N9030B-MPB Обход микроволнового преселектора
- N9030B-EP0 Прямой цифровой синтез сигнала гетеродина для улучшения характеристик фазового шума
- N9030B-LNP Тракт с низким уровнем шума
- N9030B-FBP Полный тракт обхода. Обход микроволнового преселектора и подключение тракта с низким уровнем шума выше 3,6 ГГц; требуются опции LNP, MPB и B2X или B5X; несовместимо с опцией 503
- N9030B-EXM Работа с внешними преобразователями частоты
- N9030B-C35 Соединитель типа 3,5 мм
- N9030B-H52 Расширение диапазона частот до 52 ГГц; требуются опция 550 и B2X или B5X
- N9030B-BBA Аналоговые I/Q-входы модуляции
- N9030B-107 Аудиоанализатор, требует N9091EM0E или N9092EM0E, несовместим с опциями B5X, BBA, RTS
- N9030RT1B/RT2B Анализатор спектра реального времени (базовое/оптимальное детектирование)
- N9030B-RTR Приложение анализатора и регистратора спектра в режиме реального времени
- N90EMFT1B/2B Запуск по частотной маске (базовое/оптим. детектирование)
- N90EMDUAB Двойной режим измерений в реальном времени (требуются опции B5X и RT1 или RT2
- N9030B-RTS Потоковая передача данных широкополосных I/Q-сигналов в режиме реального времени
- N90EMEDPB Набор расширенных функций отображения
- N90EMEMCB Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
- N90EMTDSB Сканирование во временной области
- N90EMESCB Управление внешним источником
- N90EMFP2B Быстрые измерения мощности
- N90EMRBEB Расширенная полоса пропускания в режиме нулевого обзора (требуются опции B85, B1A, B1X или B5X)
- N9030B-SS1 Дополнительный съёмный твёрдотельный накопитель
- N9030B-SF1 Исключение возможности запуска программ
- N9030B-SF2 Запрещение сохранения результатов
- N9030B-CR3 Широкополосный выход ПЧ; вывод на соединитель Aux IF на задней панели
- N9030B-CRP Программируемый выход ПЧ (от 10 до 75 МГц с шагом 500 кГц), вывод на соединитель Aux IF на задней панели
- N9030B-YAV Выход видеоусилителя оси Z
- N9030B-ALV Вспомогательный выход логарифмического видеоусилителя
| Частота | 2 Hz до 43 GHz |
| Максимальная полоса анализа / пропускания | 510 МГц |
| Опции расширения полосы анализа | 25 standard, 40, 85, 125, 160, 255, 510 MHz |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 85, 160, 255, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -174 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,19 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 119 дБ |
| Приложения общего назначения |
Программа векторного анализа сигналов 89600 VSA Аналоговая демодуляция Измерение коэффициента шума Измерение фазового шума Измерение параметров импульсов Анализ спектра в режиме реального времени MATLAB |
| Приложения для сотовой связи |
GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+ |
| Приложения для систем беспроводной связи |
Bluetooth® (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
| Приложения для цифрового видео | - |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 3.33 ns |
| Динамич. диапазон, своб. от паразит. составляющих | 75 дБн |
| Полоса частот в частотной/временной области | 255 MHz |
| Режимы отображения |
Плотность Спектрограмма Спектрограмма плотности Зависимость мощности от времени (спектр) Зависимость мощности от времени |
| Запуск |
Запуск по частотной маске (FMT) Запуск с временным разделением сигналов (TQT) Запуск по уровню Запуск по пачке ВЧ импульсов Запуск по сигналу сети питания Запуск по внешнему сигналу Запуск от периодического таймера Density Density Spectrogram PvT (Power vs Time) PvT (Power vs Time) Spectrogram Spectrogram |
| Приложения с функцией запуска по частотной маске |
Программа векторного анализа сигналов 89600 VSA Анализатор спектра реального времени Pulse Measurement Application |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 dBm/Hz |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -157 dBm/Hz |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Real-Time Data Streaming | Да |
