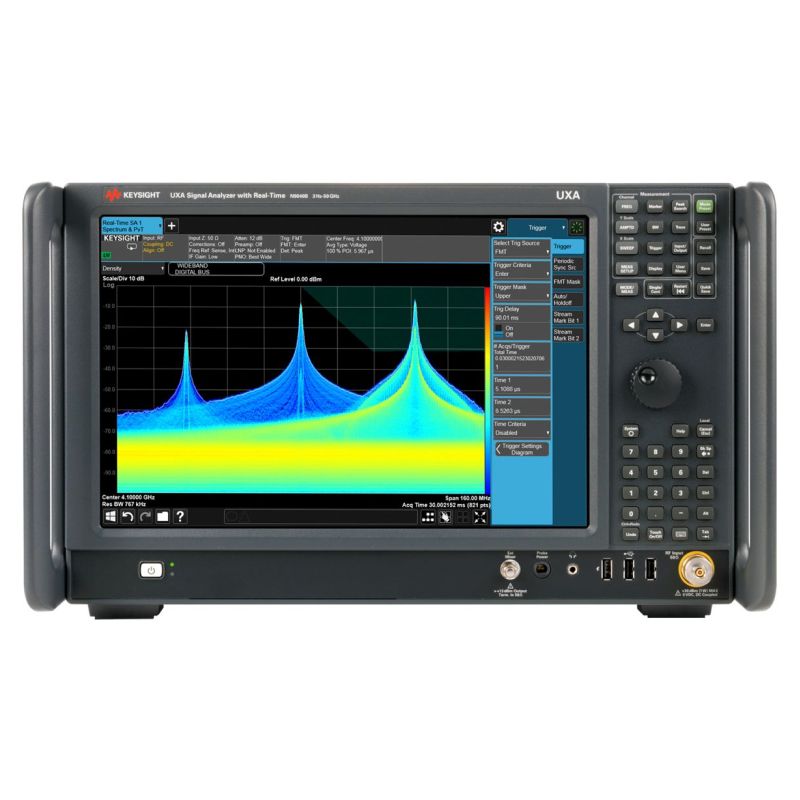

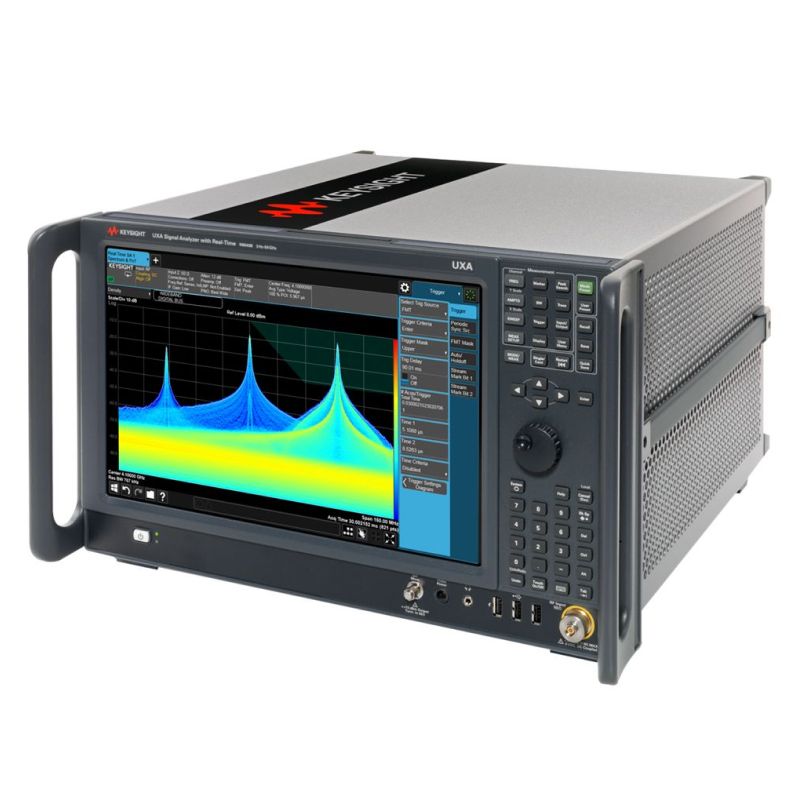

Анализатор сигналов Keysight UXA N9040B-544 представляет собой высококлассное измерительное решение для решения самых сложных задач в радиочастотной и микроволновой областях. Его рабочий диапазон от 2 Гц до 44 ГГц охватывает огромное количество приложений, от низкочастотных электронных систем до устройств миллиметрового диапазона волн. Одной из ключевых характеристик прибора является исключительная чистота сигнала, что подтверждается чрезвычайно низким уровнем собственных шумов, составляющим -174 дБм на частоте 1 ГГц. Это обеспечивает высокую чувствительность и возможность детектирования даже самых слабых сигналов на фоне шумов.
Выдающиеся динамические возможности анализатора демонстрируются высоким значением интермодуляционных искажений третьего порядка +22 дБм и широким динамическим диапазоном, свободным от паразитных составляющих, величиной 78 дБн. Это делает UXA незаменимым при измерениях сложных широкополосных сигналов с высокой плотностью составляющих, где критически важно различать близко расположенные сигналы большой и малой мощности. Точность измерений уровня сигнала подчеркивается низкой суммарной погрешностью, не превышающей ±0,16 дБ.
Важной особенностью является наличие режима анализа в реальном времени с полосой пропускания до 510 МГц. Эта функция позволяет осуществлять непрерывный захват и анализ коротких и редких событий, таких как переходные процессы или скачки частоты, которые невозможно обнаружить традиционными анализаторами. Минимальная длительность для стопроцентной вероятности захвата составляет всего 3,517 микросекунды. Совокупность этих характеристик, включая превосходные фазовые шумы и гибкую настройку полосы анализа, позиционирует Keysight UXA N9040B-544 как инструмент для самых требовательных исследований и разработок в области связи, радиолокации и фундаментальной науки.
Дополнительно могут быть встроены опции повышения технических характеристик:
- N9040B-ALV Вспомогательный видеовыход журнала
- N9040B-C35 Вход RF, 3,5 мм, штекер
- N9040B-CNF Вход RF, тип N, женский
- N9040B-CRP Разъем сзади, программируемый выход ПЧ
- N9040B-YAV Видео на экране, видео в журнале и линейное видео
- N9040B-C24 Вход RF, 2,4 мм, штекер
- N9040B-P08 Предусилитель, 8,4 ГГц
- N9040B-P13 Предусилитель, 13,6 ГГц
- N9040B-P26 Предусилитель, 26,5 ГГц
- N9040B-P44 Предусилитель, 44 ГГц
- N9040B-P50 Предусилитель, 50 ГГц
- N9040B-B2X Полоса анализа, 255 МГц
- N9040B-B5X Полоса анализа, 510 МГц
- N9040B-B25 Полоса анализа, 25 МГц (стандартная)
- N9040B-B40 Полоса анализа, 40 МГц
- N9040B-H1G Полоса анализа, 1 ГГц
- N9040B-EA3 Электронный аттенюатор, 3,6 ГГц
- N9040B-RTS Потоковая передача данных в реальном времени
- N9040B-UK6 Данные испытаний коммерческой калибровки
- N9040B-A6J Калибровка в соответствии со стандартом ANSI Z540
- N9040B-SF1 Функции безопасности, исключить запуск программ
- N9040B-SF2 Функции безопасности, запрет сохранения результатов
- N9040B-SS1 Дополнительный съемный твердотельный накопитель, Win10, для PC6S
- N9040B-DVR USB-привод DVD-ROM/CD-R/RW
- N9040B-MLP Минимальная потеря накладки, от 50 до 75 Ом
- N9040B-MSE Мышь, USB
- N9040B-2CM Комплект фланцев для монтажа в стойку 265,9 мм Н (6U) - два фланцевых кронштейна, две стандартные направляющие, Темные цвета
- N9040B-2CP Комплект фланцев и ручек для монтажа в стойку 265,9 мм Н (6U) - два кронштейна, ручки, направляющие, Темные цвета
- N6171A Программное обеспечение MATLAB
| Частота | 2 Гц — 44 ГГц |
| Максимальная полоса анализа / пропускания | 1 ГГц |
| Опции расширения полосы анализа | 25 standard, 40, 255, 510 MHz, 1 GHz |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 255 МГц, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -174 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,16 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Приложения общего назначения |
Программа векторного анализа сигналов 89600 VSA Аналоговая демодуляция Измерение коэффициента шума Измерение фазового шума Измерение параметров импульсов Анализ спектра в режиме реального времени MATLAB |
| Приложения для сотовой связи |
GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+ |
| Приложения для систем беспроводной связи |
Bluetooth® (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◆ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,517 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 3.33 ns |
| Динамич. диапазон, своб. от паразит. составляющих | 78 дБн |
| Полоса частот в частотной/временной области | 255 MHz |
| Режимы отображения |
Плотность Спектрограмма Спектрограмма плотности Зависимость мощности от времени (спектр) Зависимость мощности от времени (спектрограмма) Зависимость мощности от времени |
| Запуск |
Запуск по частотной маске (FMT) Запуск с временным разделением сигналов (TQT) Запуск по уровню Запуск по пачке ВЧ импульсов Запуск по сигналу сети питания Запуск по внешнему сигналу Запуск от периодического таймера Density Density Spectrogram PvT (Power vs Time) PvT (Power vs Time) Spectrogram Spectrogram |
| Приложения с функцией запуска по частотной маске |
Программа векторного анализа сигналов 89600 VSA Анализатор спектра реального времени Pulse Measurement Application |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 dBm/Hz |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -156 dBm/Hz |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Real-Time Data Streaming | Да |
