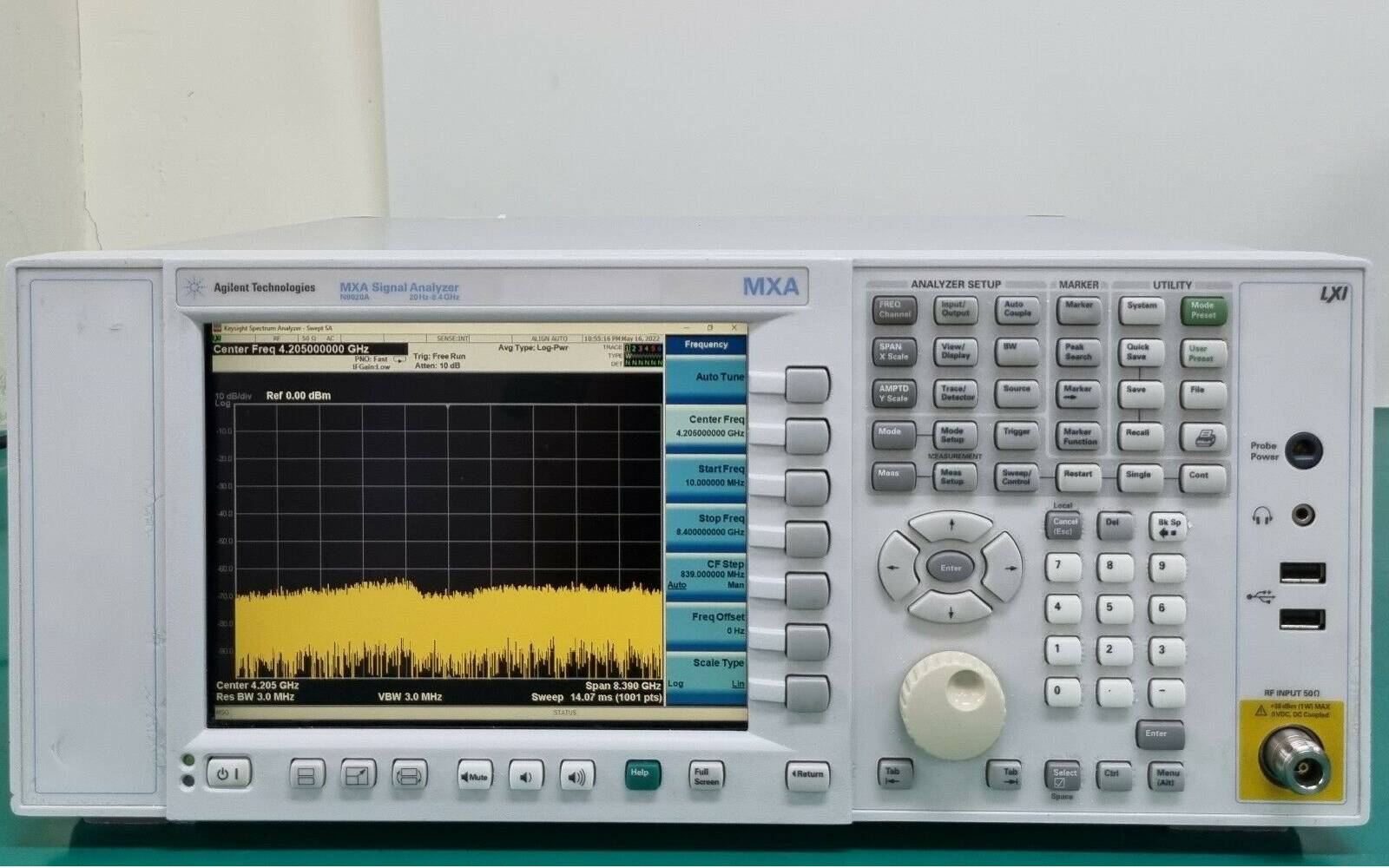

Анализатор сигналов МХА N9020A от 10 Гц до 26,5 ГГц (демонстрационный)

Анализатор сигналов МХА N9020A представляет собой высокотехнологичное измерительное устройство, предназначенное для точного анализа радиочастотных и микроволновых сигналов в широком диапазоне частот. Этот прибор, занесённый в Государственный реестр средств измерений под номером 56557-14, обладает исключительными техническими характеристиками, что делает его незаменимым инструментом в научных исследованиях, промышленности, телекоммуникациях и разработке современных беспроводных систем связи. Диапазон рабочих частот устройства охватывает от 10 Гц до 26,5 ГГц, а при использовании специальных смесителей он может быть расширен аж до 1,1 ТГц, что позволяет проводить измерения в терагерцовом диапазоне — одном из самых перспективных направлений развития современной электроники.

Одной из ключевых особенностей анализатора МХА N9020A является возможность работы с широкой полосой анализа, достигающей 160 МГц. Это позволяет эффективно исследовать сложные широкополосные сигналы, включая сигналы стандартов LTE, Wi-Fi 6 и других современных протоколов беспроводной передачи данных. Благодаря высокой чувствительности, выраженной в среднем уровне собственных шумов на уровне -166 дБм при частоте 1 ГГц, прибор способен точно детектировать даже самые слабые сигналы, обеспечивая высокую достоверность измерений в условиях малого уровня мощности.

Ещё одной важной характеристикой анализатора является его низкий фазовый шум, составляющий -114 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц. Такое значение гарантирует минимальное влияние внутренних шумов прибора на результаты измерений, особенно при работе с узкополосными и высокостабильными сигналами. Это качество делает МХА N9020A идеально подходящим для применения в лабораториях метрологического контроля, разработке прецизионных генераторов и тестировании высокочастотных компонентов.

Анализатор также демонстрирует выдающийся динамический диапазон по искажениям третьего порядка, который составляет 116 дБ при частоте 1 ГГц. Такой параметр позволяет уверенно различать полезный сигнал на фоне нелинейных искажений, что особенно важно при анализе сложных модуляций и многоканальных систем. Встроенная система аттенюатора с диапазоном ослабления до 70 дБ в стандартной комплектации обеспечивает гибкость при работе с сигналами различной мощности, защищая входные цепи прибора от перегрузки и позволяя проводить измерения в широком диапазоне уровней входного сигнала без потери точности.
