Анализатор спектра АКИП-4225/2 представляет собой высокотехнологичное устройство, предназначенное для точного анализа частотных характеристик сигналов в широком диапазоне. Этот прибор, зарегистрированный в Государственном реестре средств измерений под номером 96574-25, является надежным инструментом для инженеров, исследователей и специалистов в области радиотехники и телекоммуникаций. Он позволяет проводить детальный анализ спектральных параметров, что делает его незаменимым в лабораториях, на производстве и в полевых условиях.
Одной из ключевых особенностей анализатора является его широкий частотный диапазон, охватывающий от 9 килогерц до 3,6 гигагерц. Это позволяет работать с сигналами различной природы, от низкочастотных до высокочастотных, включая радиосигналы, микроволны и другие. Полоса пропускания, или RBW, варьируется от 1 герца до 3 мегагерц, что обеспечивает гибкость в настройке разрешения анализа. Пользователь может выбирать полосу обзора от нулевой до 3,6 гигагерц, начиная с 100 герц, что дает возможность фокусироваться на конкретных участках спектра без потери точности.
Качество измерений обеспечивается низким уровнем гармонических искажений, который составляет -65 децибел относительно номинала, что минимизирует искажения и повышает достоверность результатов. Уровень собственных шумов анализатора равен -161 децибел-милливатт, что является отличным показателем для обнаружения слабых сигналов в шумной среде. Фазовый шум на уровне -110 децибел относительно номинала на герц гарантирует стабильность и точность при анализе фазовых характеристик. Максимальный измеряемый уровень сигнала достигает +30 децибел-милливатт, что позволяет работать с мощными источниками без риска перегрузки прибора.

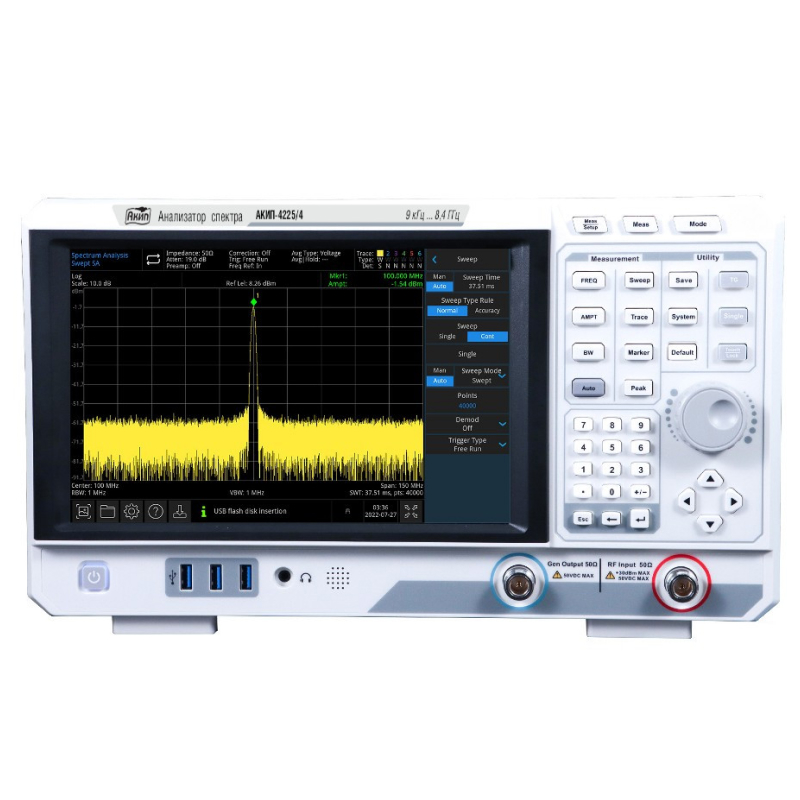

Экран анализатора представляет собой сенсорный емкостной жидкокристаллический дисплей с разрешением 1280 на 800 пикселей и диагональю 25,65 сантиметра. Это обеспечивает удобный интерфейс для взаимодействия с устройством, позволяя легко настраивать параметры и просматривать результаты в высоком качестве. Интерфейсы подключения включают LAN и USB, что упрощает интеграцию с компьютерами и сетями для передачи данных и удаленного управления.
Особенности АКИП-4225/2 включают встроенный предусилитель, который усиливает слабые сигналы, улучшая чувствительность. Прибор поддерживает до 40001 точек данных для построения спектрограммы, что позволяет создавать детализированные графики и анализировать динамику сигналов во времени. Маркерные измерения дают возможность точно определять пики, минимумы и другие ключевые точки на спектре.
Среди программных опций выделяется трекинг-генератор, который помогает в генерации сигналов для тестирования и калибровки. Расширенный набор измерений включает измерение мощности в канале и соотношение мощностей в смежных каналах, что критично для оценки интерференции и эффективности систем связи. Также предусмотрено измерение мощности во временной области и ширины занимаемой полосы частот, что расширяет возможности анализа. Фильтры электромагнитной совместимости с полосами 200 герц, 9 килогерц, 120 килогерц и 1 мегагерц, а также квазипиковый детектор, обеспечивают точность в условиях электромагнитных помех.
Дополнительная опция позволяет анализировать сигналы с модуляцией, такой как амплитудная и частотная модуляция (AM/FM), а также цифровые виды, включая ASK, FSK, PSK, MSK и QAM. Это делает прибор универсальным для исследования сложных модулированных сигналов в современных коммуникациях.
Опорный генератор с точностью ±1×10-6 гарантирует стабильность частоты, что важно для долгосрочных измерений и сравнения результатов. В целом, АКИП-4225/2 сочетает в себе высокую точность, гибкость и удобство использования, что делает его идеальным выбором для профессионального спектрального анализа. Этот анализатор способствует развитию технологий в области беспроводной связи, радиолокации и тестирования электронных устройств, обеспечивая надежные данные для принятия решений. Его компактный дизайн и мощные возможности позволяют применять его в различных сценариях, от научных исследований до промышленного контроля качества.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
96574-25 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3,6 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-115 дБн/Гц (отс. 1 МГц, нес. 1 ГГц) |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной сенсорный ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
12 |
|
|
АКИП-4225/1 | АКИП-4225/2 |
АКИП-4225/3 АКИП-4225/4 |
|||
| ЧАСТОТНАЯ ХАРАКТЕРИСТИКА | ||||||
| Частотный диапазон | 9 кГц … 2,1 ГГц | 9 кГц … 3,6 ГГц | 9 кГц … 8,4 ГГц | |||
| Разрешение | 1 Гц | |||||
| Погрешность частоты опорного генератора | ±1*10-6 | |||||
| Температурная нестабильность частоты опорного генератора | ±1*10-6 | |||||
| Погрешность измерения частоты f встроенным частотомером |
±((δ0+δt)·f+1), где δ0 – погрешность опорного генератора δt – температурная нестабильность опорного генератора |
|||||
| Погрешность измерения частоты маркером |
±((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где δ0 – погрешность опорного генератора δt – температурная нестабильность опорного генератора Fобзор – полоса обзора, Гц FПЧ– полоса пропускания фильтра ПЧ, Гц kм – разрешение по частоте в режиме измерения маркером, Гц |
|||||
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |||||
| Плотность фазовых шумов |
АКИП-4225/1, АКИП-4225/2 -93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц АКИП-4225/3, АКИП-4225/4 -93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
|||||
| Скорость развертки | 1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 4000 с Fобзор = 0 | |||||
| ПОЛОСА ПРОПУСКАНИЯ | ||||||
| Полоса пропускания ПЧ | 1 Гц … 3 МГц (шаг 1-3-10) | |||||
| Погрешность полос пропускания фильтров ПЧ (Гц) | <0,05·FПЧ | |||||
| Коэффициент прямоугольности фильтров ПЧ | 4,8 по уровням -60 дБ и -3 дБ | |||||
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | |||||
| УРОВЕНЬ | ||||||
| Диапазон частот при измерении уровня | от 10 МГц до максимальной частоты в зависимости от модели | |||||
| Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | |||||
| Предусилитель | 20 дБ | |||||
| Максимальный входной уровень | ± 50 Впост ≤+33 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ) | |||||
| Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |||||
| Средний уровень собственного шума (DANL) | ||||||
|
100 кГц…500 кГц >500 кГц…1 МГц >1 МГц…10 МГц >10 МГц…200 МГц >200 МГц…1,5 ГГц >1,5 МГц…3,2 ГГц >3,2 МГц…4,5 ГГц |
АКИП-4225/1, АКИП-4225/2 | |||||
|
С выключенным предусилителем -108 дБм -120 дБм -127 дБм -142 дБм -143 дБм -140 дБм -135 дБм |
С включенным предусилителем -130 дБм -145 дБм -155 дБм -162 дБм -161 дБм -159 дБм -155 дБм |
|||||
|
100 кГц…500 кГц >500 кГц…1 МГц >1 МГц…10 МГц >10 МГц…200 МГц >200 МГц…1,5 ГГц >1,5 МГц…3,2 ГГц >3,2 МГц…4,5 ГГц >4,5 МГц…6,2 ГГц >6,2 МГц…7,5 ГГц >7,5 МГц…8,4 ГГц |
АКИП-4225/1, АКИП-4225/2 | |||||
|
С выключенным предусилителем -108 дБм -114 дБм -124 дБм -144 дБм -143 дБм -142 дБм -139 дБм -134 дБм -138 дБм -139 дБм |
С включенным предусилителем -130 дБм -135 дБм -146 дБм -162 дБм -162 дБм -160 дБм -157 дБм -153 дБм -155 дБм -154 дБм |
|||||
|
|
Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, усреднение ≥ 50 | |||||
| Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц |
Аттенюатор 20 дБ, предусилитель выключен 9 кГц … 3,6 ГГц: ± 0,6 дБ >3,6 ГГц … 8,4 ГГц: ± 0,8 дБ Аттенюатор 20 дБ, предусилитель включен 100 кГц … 3,6 ГГц: ± 1,0 дБ >3,6 ГГц … 8,4 ГГц: ± 1,2 дБ |
|||||
| Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения аттенюатора |
относительно опорного значения 20 дБ, при частоте 50 МГц ±0,7 в диапазон ослаблений до 10 дБ ±0,5 в диапазоне ослаблений свыше 10 дБ (включительно) |
|||||
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм) |
|||||
| Полная допускаемая абсолютная погрешность измерения уровня | ± (0,4 дБ + АЧХ) Параметры нормируются при условиях: температура +20…+30 °С, f>100 кГц, входной уровень: -50 дБм … 0 дБм, RBW 1 кГц, аттенюатор 20 дБ, предусилитель выкл. | |||||
| КСВ | ≤ 1,8 | |||||
| Гармонические искажения второго порядка |
- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
|||||
| Интермодуляционные искажения третьего порядка |
+9 дБм: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
|||||
| Паразитные сигналы, связанные с входным сигналом |
<-60 дБн Уровень на смесителе -30 дБм |
|||||
| Уровень помех, не связанных с входом |
<-90 дБм Входной порт 50 Ом, аттенюатор 0 дБ |
|||||
| ТРЕКИНГ ГЕНЕРАТОР* ОПЦИЯ (НЕДОСТУПЕН ДЛЯ АКИП-4225/3) | ||||||
| Диапазон частот | 10 МГц…2,1 ГГц | 10 МГц…3,6 ГГц | 10 МГц…8,4 ГГц | |||
| Дискретность установки | 10 Гц | |||||
| Выходной уровень | -40 дБм…0 дБм (разреш 0,5 дБ) | |||||
| Неравномерность АЧХ | ± 3 дБ | |||||
| ЭМС (ОПЦИЯ) | ||||||
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |||||
| Детектор | Пиковый, Среднее значение, Квазипиковый | |||||
| РАСШИРЕННЫЕ ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ | ||||||
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник (до 10), спектрограмма, TOI | |||||
| АНАЛИЗ АНАЛОГОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ) | ||||||
| Диапазон частот несущей | 2 МГц … 2,1 ГГц | 2 МГц … 3,6 ГГц | 2 МГц … 8,4 ГГц | |||
| Погрешность измерения мощности несущей | ±2 дБ | |||||
| Диапазон мощности несущей | -30 дБм … 20 дБм | |||||
| АМ модуляция |
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины: ±4 % |
|||||
| ЧМ модуляция |
Частота модуляции: 20 Гц … 200 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Девиация частоты: 1 кГц … 400 кГц Погрешность измерения девиации: ±4 % |
|||||
| АНАЛИЗ ЦИФРОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ) | ||||||
| Диапазон частот несущей | 2 МГц … 2,1 ГГц | 2 МГц … 3,6 ГГц | 2 МГц … 8,4 ГГц | |||
| Виды модуляций |
ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 |
|||||
| Длинна | 16…4096 | |||||
| Кол-во символов | 4, 6, 8, 10, 12, 14, 16 | |||||
| Скорость | 1 квыб … 2.5 Mвыборок | |||||

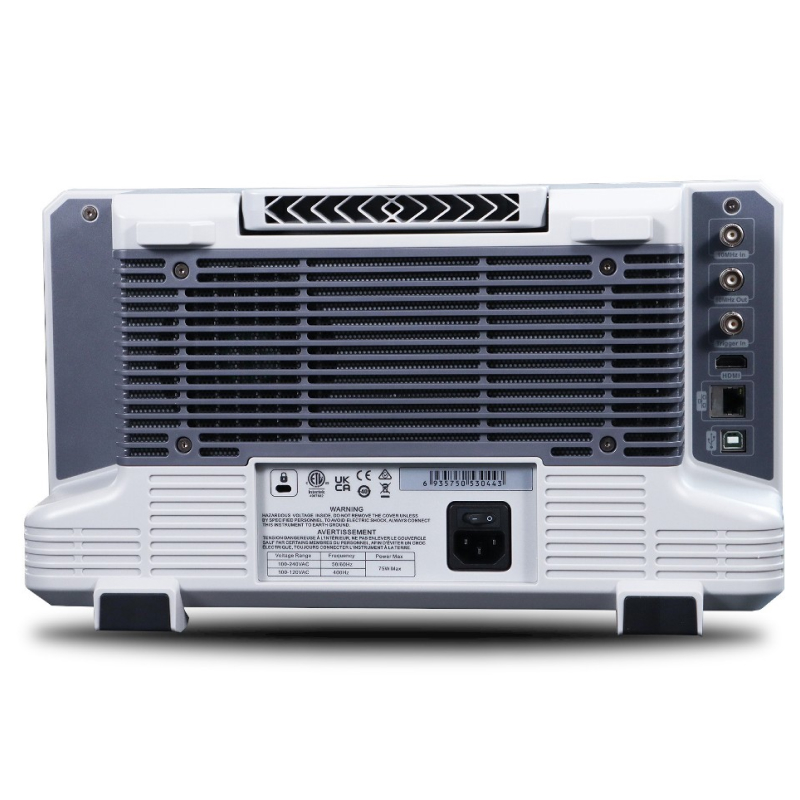

| ВХОДЫ | ||||||
| ВЧ вход | Соединитель N-типа; 50 Ом | |||||
| Трекинг генератор | Соединитель N-типа; 50 Ом | |||||
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |||||
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |||||
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |||||
| ДУ | LAN, USB (2 шт.) | |||||
| Видео выход | HDMI | |||||
| ОБЩИЕ ДАННЫЕ | ||||||
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |||||
| Дисплей | Сенсорный емкостной ЖК, 25,65 см, разрешение 1280х800 | |||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц) | |||||
| Условия эксплуатации | 0…+40 °С | |||||
| Габаритные размеры | 378 х 218 х 120 мм (Ш × В × Г) | |||||
| Вес | ≤ 4,55 кг | |||||
| * Трекинг генератор для моделей АКИП-4225/1 и АКИП-4225/2 доступен в виде программной опции. Для модели АКИП-4225/3 трекинг генератор недоступен. Для модели АКИП-4225/4 трекинг генератор идет в стандартной комплектации. | ||||||
