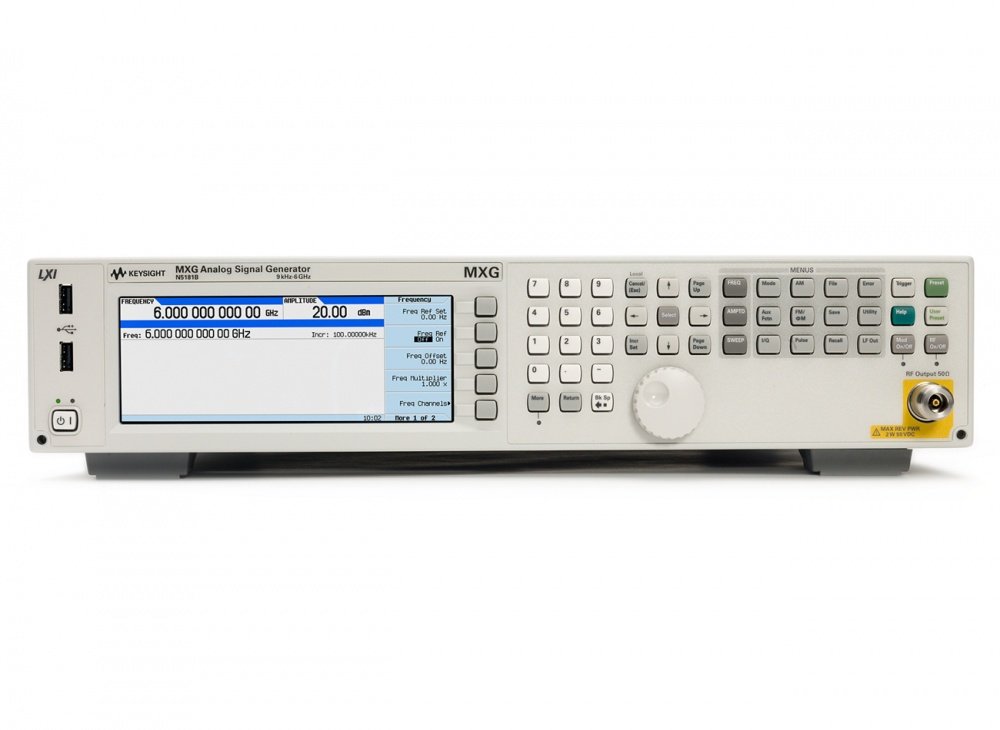

Аналоговый генератор сигналов Keysight N5181B-506 MXG (от 9 кГц до 6 ГГц)

Аналоговый генератор сигналов Keysight N5181B-506 представляет собой высокоточное и универсальное решение для генерации стабильных аналоговых сигналов в широком диапазоне частот, охватывающем от 9 кГц до 6 ГГц. Устройство оснащено одним выходным каналом, что обеспечивает точность и чистоту сигнала без перекрёстных помех, характерных для многоканальных систем. Благодаря высокой стабильности опорного генератора с погрешностью установки частоты всего ±1×10⁻⁷, прибор гарантирует высокую точность настройки и воспроизводимость результатов в ходе длительных измерений и тестов. Выходной уровень сигнала регулируется в широком диапазоне — от минимальных -110 дБм до максимальных 18 дБм, что делает генератор пригодным как для чувствительных измерений, так и для тестирования устройств, требующих высокого уровня мощности. Выходной импеданс составляет стандартные 50 Ом, что обеспечивает совместимость с большинством измерительного оборудования и трактов передачи сигналов.

Особое внимание уделено гибкости настройки и функциональности. В базовой конфигурации прибор поддерживает широкий спектр опций, включая амплитудную (АМ), частотную (ЧМ), фазовую (ФМ) и импульсную (ИМ) модуляции, что позволяет моделировать сложные сигналы, применяемые в современных системах связи, радиолокации и тестирования радиоэлектронной аппаратуры. Дополнительно доступен режим BURST, позволяющий формировать пакетные сигналы, что особенно полезно при тестировании приёмных устройств и систем с прерывистым режимом работы. Наличие встроенного генератора гармонических колебаний (ГКЧ) расширяет возможности прибора при проведении аудио- и низкочастотных тестов.

Прибор оснащён высококачественным цифро-аналоговым преобразователем с разрешением до 16 бит (в опции), что обеспечивает высокую точность формирования сигнала и минимальные искажения. Объём памяти для хранения форм сигналов (СПФ) может быть расширен до 1024 МБ, что позволяет работать с длинными и сложными последовательностями без необходимости постоянной перезагрузки данных. Визуализация параметров осуществляется на встроенном экране, обеспечивающем удобный контроль над всеми настройками в реальном времени.

Среди ключевых особенностей — расширенная совместимость с предыдущими поколениями генераторов сигналов от Agilent, включая серии ESG, MXG, PSG и 8648х, что упрощает переход на новое оборудование и интеграцию в существующие испытательные стенды. Поддержка USB-шины для подключения преобразователей мощности расширяет возможности построения сложных измерительных систем. Интерфейсная часть включает GPIB, RS-232 и LAN, обеспечивая гибкость подключения к ПК и автоматизированным системам управления. В совокупности все эти характеристики делают Keysight N5181B-506 надёжным и многофункциональным инструментом для научных исследований, промышленного тестирования и разработки высокочастотной электроники.
