Генератор сигналов АКИП-3218 опция 013

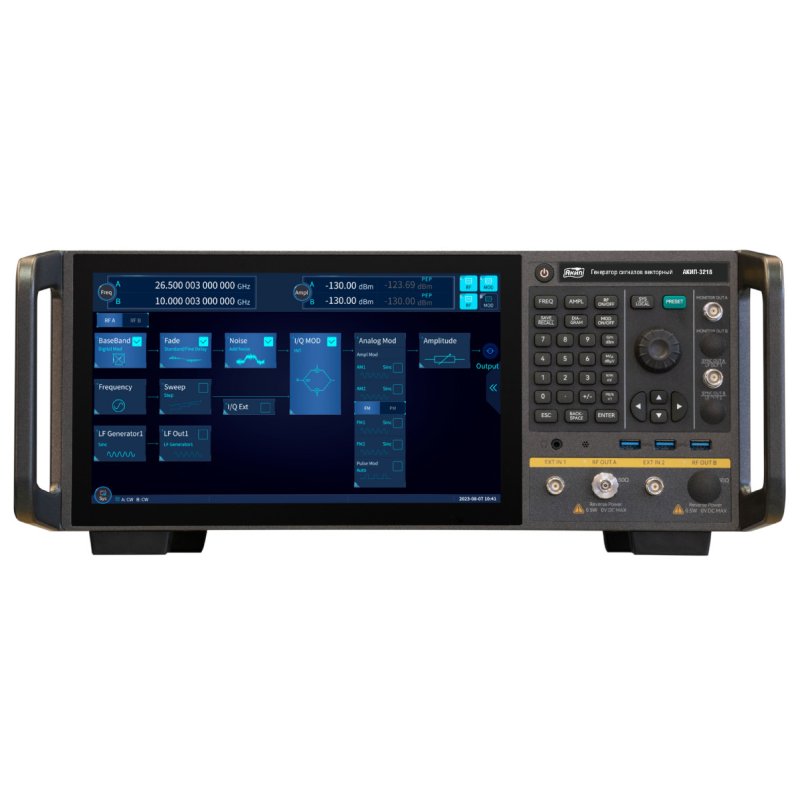

Генератор сигналов АКИП-3218 с опцией 013 представляет собой высокотехнологичное устройство, предназначенное для генерации разнообразных сигналов в широком диапазоне частот, что делает его незаменимым инструментом в области телекоммуникаций, радиотехники и тестирования электронных систем. Этот прибор оснащен двумя каналами: высокочастотным (ВЧ) и низкочастотным (НЧ), что позволяет одновременно работать с сигналами от очень низких частот до сверхвысоких. Высокочастотный канал охватывает диапазон от 6 кГц до 13 ГГц, в то время как низкочастотный канал работает в пределах от 0,1 Гц до 10 МГц, обеспечивая гибкость в различных приложениях, таких как разработка и тестирование устройств связи, радиолокационных систем и цифровых интерфейсов.

Одним из ключевых преимуществ АКИП-3218 является высокая точность установки частоты благодаря опорному генератору с погрешностью не более ±5×10-10. Это гарантирует стабильность и надежность сигналов, что критично для прецизионных измерений и симуляции реальных условий эксплуатации. Выходной уровень сигнала варьируется в широких пределах: минимальный уровень для ВЧ-канала составляет -20 дБм, с опцией расширения до -150 дБм, а для НЧ-канала — 1 мВ пик-пик. Максимальный уровень достигает +15 дБм для ВЧ, с опцией увеличения до +20 дБм, и 5 В пик-пик для НЧ, что позволяет адаптировать устройство под различные мощности и требования тестов. Выходной импеданс фиксирован на уровне 50 Ом, что обеспечивает совместимость с большинством радиочастотных систем и приборов.

В плане модуляции АКИП-3218 с опцией 013 предлагает богатый набор опций, включая амплитудную модуляцию (AM), частотную (ЧМ), фазовую (ФМ), импульсную (ИМ) и векторную I/Q-модуляцию. Это устройство является векторным ВЧ-генератором, способным генерировать сложные модулированные сигналы с максимальной полосой пропускания модулятора до 2 ГГц, с вариантами опций 500 МГц, 1 ГГц или 2 ГГц. Поддержка I/Q-модуляции включает форматы такие как QAM, FSK, ASK и PSK, что позволяет создавать высокоэффективные сигналы для современных систем связи. Более того, генератор поддерживает генерацию сигналов распространенных протоколов, включая 5G NR, WLAN, LTE, Bluetooth, IoT и многие другие, делая его идеальным для тестирования и разработки устройств беспроводной связи.

Особое внимание уделено импульсной модуляции: минимальная длительность импульса может составлять всего 20 нс с фронтом менее 10 нс, что обеспечивает высокую разрешающую способность и точность в приложениях, требующих быстрого переключения. Встроенный широкий набор функций включает более 30 форматов цифровой модуляции, поддержку многотональных и сложных CW-модуляций с несколькими несущими, а также свыше 600 протоколов мобильной связи, таких как 5G NR и LTE. Фазовый шум на уровне менее -145 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц подчеркивает превосходное качество сигнала, минимизируя шумовые помехи и повышая точность измерений.

Устройство также поддерживает опцию генератора качающейся частоты (ГКЧ), что расширяет возможности анализа и тестирования в динамических режимах. Экран генератора — TFT-сенсорный с диагональю 29,46 см — обеспечивает удобный интерфейс для управления и визуализации параметров, позволяя оператору легко настраивать сигналы и мониторить результаты в реальном времени. Возможность объединения нескольких генераторов в многоканальную систему делает АКИП-3218 масштабируемым решением для сложных тестовых установок, где требуется синхронизация множества сигналов.

Интерфейсы подключения включают USB, LAN и GPIB, что обеспечивает интеграцию с компьютерами, сетями и другими приборами, упрощая автоматизацию процессов тестирования и удаленное управление. В целом, генератор сигналов АКИП-3218 опция 013 сочетает в себе передовые технологии, высокую точность и универсальность, что делает его востребованным в научных лабораториях, производственных предприятиях и центрах разработки, где требуется надежная генерация сигналов для инновационных проектов в области связи и электроники. Его характеристики позволяют решать задачи от базовых измерений до сложного моделирования современных беспроводных протоколов, способствуя прогрессу в технологиях будущего.
