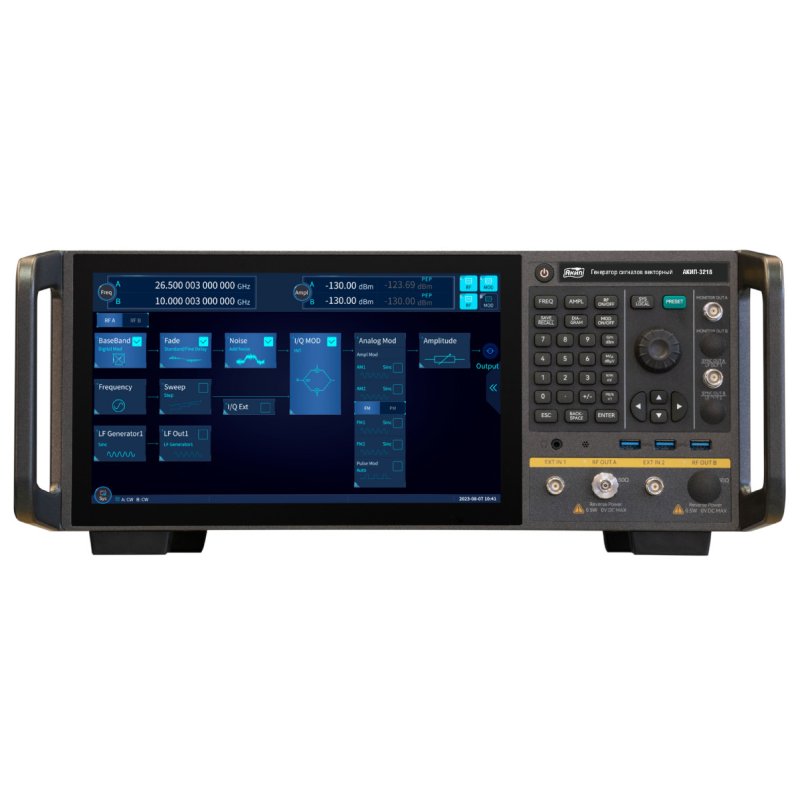

Генератор сигналов АКИП-3218 с опцией 020 представляет собой высокотехнологичное решение для генерации широкого спектра радиочастотных и низкочастотных сигналов. Устройство оснащено двумя независимыми каналами: высокочастотным (ВЧ) и низкочастотным (НЧ), что обеспечивает гибкость в применении. Частотный диапазон ВЧ-канала охватывает диапазон от 6 кГц до 20 ГГц, тогда как НЧ-канал работает в пределах от 0,1 Гц до 10 МГц. Высокая точность установки частоты обеспечивается встроенным опорным генератором с погрешностью не более ±5×10⁻¹⁰, что делает прибор подходящим для задач, требующих исключительной стабильности и воспроизводимости.
Выходной уровень ВЧ-сигнала может варьироваться от –20 дБм до +15 дБм, а с опциональным расширением — от –150 дБм до +20 дБм, что позволяет работать как с высокими, так и с крайне слабыми уровнями сигнала. НЧ-канал обеспечивает выходное напряжение от 1 мВ до 5 В пик-пик. Все выходы имеют стандартный импеданс 50 Ом, что гарантирует совместимость с большинством измерительных систем и трактов.
АКИП-3218 поддерживает широкий набор видов модуляции, включая амплитудную (AM), частотную (ЧМ), фазовую (ФМ), импульсную (ИМ) и I/Q-модуляцию. Векторный характер генератора позволяет создавать сложные модулированные сигналы, такие как QAM, FSK, ASK и PSK. Благодаря опциональной полосе пропускания модулятора до 2 ГГц устройство способно генерировать сигналы, соответствующие современным стандартам связи, включая 5G NR, LTE, WLAN, Bluetooth и различные протоколы IoT. Минимальная длительность импульса в режиме импульсной модуляции составляет 20 нс при времени нарастания фронта менее 10 нс, что открывает возможности для тестирования высокоскоростных систем.
Прибор оснащён 29,46-сантиметровым сенсорным TFT-дисплеем с высоким разрешением, обеспечивающим удобное управление и визуализацию параметров. Поддержка интерфейсов USB, LAN и GPIB, а также интеграция с программными средами C++, C#, MATLAB и LabVIEW делают АКИП-3218 универсальным инструментом для автоматизированных измерительных комплексов. Кроме того, возможна синхронизация нескольких генераторов для построения многоканальных систем, а низкий фазовый шум (менее –145 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц) обеспечивает высокое качество генерируемых сигналов даже в самых требовательных приложениях.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
6 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-145 дБн/Гц (отс. 10 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±5×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-20 ... 15 дБм |
|
Питание
|
200-240 В |
|
Гарантия, (мес)
|
12 |
| Количество каналов | 2 (ВЧ, НЧ-опция) |
| Частотный диапазон ОТ | 6 кГц (ВЧ), 0,1 Гц (НЧ) |
| Частотный диапазон ДО | 20 ГГц (ВЧ), 10 МГц (НЧ) |
| Опорный генератор (погрешность установки частоты) | ±5×10-10 |
| Выходной уровень (минимум) | -20 дБм, опция - -150 дБм (ВЧ), 1 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | +15 дБм, опция - +20 дБм (ВЧ), 5 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | опции - AM, ЧМ, ФМ, ИМ, IQ |
| ГКЧ | да (опция) |
| Экран (см, разрешение) | TFT, сенсорный, 29,46 см |
| Особенности | Векторный ВЧ генератор. Максимальная полоса пропускания модулятора 2 ГГц (опции – 500 МГц/ 1 ГГц/ 2 ГГц). Генерация I/Q модулированных сигналов - QAM, FSK, ASK, PSK. Поддержка генерации сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и т. д. Импульсная модуляция Минимальная длительность импульса импульсной модуляции (опционально) 20 нс, длительность фронта <10 нс. Широкий набор встроенных опциональных функций - более 30 форматов цифровой модуляции, поддержка многотональных и сложных CW модуляций с несколькими несущими, более 600 протоколов мобильной связи, таких как 5G NR, LTE и т. д. Возможность объединения нескольких генераторов в многоканальную систему. Фазовый шум < -145 дБн/Гц (несущая 1 ГГц, отстройка 10 кГц). |
| Интерфейс | USB, LAN, GPIB. |
