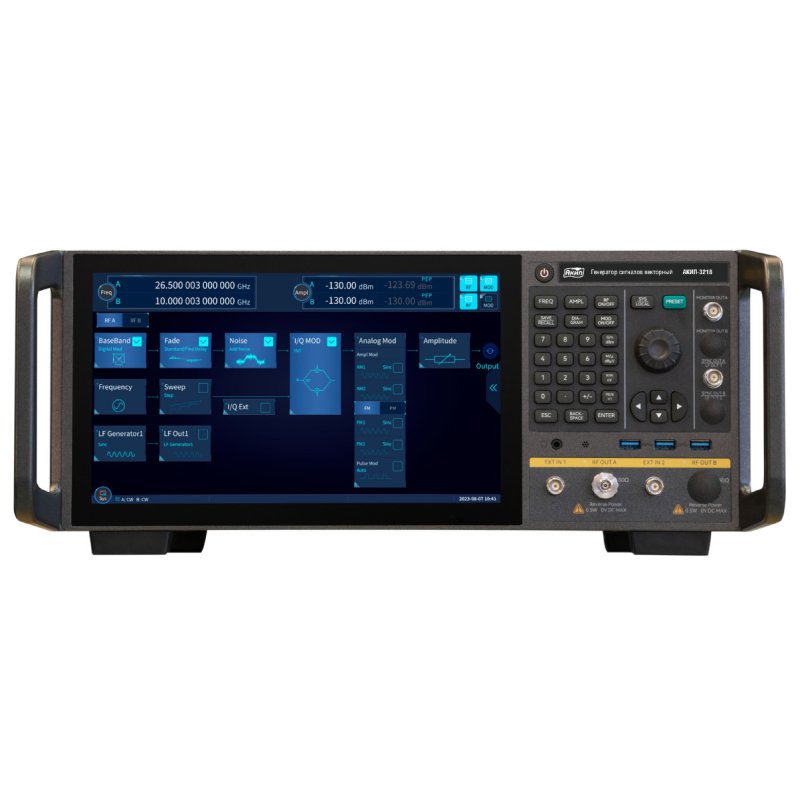

Генератор сигналов АКИП-3218 в представленной конфигурации с опциями 045, Н01-130, H04-1 и H05-45 представляет собой высококлассное двухканальное решение для самых требовательных задач в области радиоизмерений, исследований и разработки. Его архитектура разделена на высокочастотный и низкочастотный каналы, что обеспечивает исключительную универсальность. ВЧ-канал охватывает колоссальный диапазон от 6 кГц до 45 ГГц, в то время как НЧ-канал, работающий от 0,1 Гц до 10 МГц, идеально подходит для низкочастотных и аудиоприложений. Высочайшая точность установки частоты гарантируется встроенным опорным генератором с погрешностью всего ±5×10-10, что критически важно для систем синхронизации и прецизионных измерений.
Ключевыми преимуществами данной комплектации являются установленные аппаратные опции. Опция H01-130 добавляет встроенный ступенчатый аттенюатор с огромным диапазоном ослабления в 130 дБ, позволяя гибко и точно управлять уровнем выходного сигнала ВЧ-канала вплоть до -150 дБм. Опция H04-1 существенно улучшает спектральную чистоту сигнала, обеспечивая исключительно низкий уровень фазовых шумов: -120 дБн/Гц на частоте 10 ГГц при отстройке 10 кГц. Это делает прибор незаменимым для работы с системами связи с высокой плотностью спектра. Опция H05-45 увеличивает максимальную выходную мощность ВЧ-канала до +20 дБм, что необходимо для тестирования мощных компонентов и компенсации потерь в длинных кабельных трактах.
Генератор поддерживает все основные виды аналоговой модуляции – AM, ЧМ, ФМ, импульсную модуляцию с минимальной длительностью импульса 100 нс, а также векторную IQ-модуляцию, будучи по сути векторным ВЧ генератором. Наличие опции ГКЧ расширяет его функционал для задач сканирования по частоте. Управление осуществляется через крупный сенсорный TFT-экран, а для автоматизации измерений предусмотрены интерфейсы USB, LAN, GPIB и поддержка языка SCPI, а также программных сред Visual Studio, Matlab и LabView. Такая комбинация характеристик и опций делает АКИП-3218 мощным и гибким инструментом для современных измерительных лабораторий и научно-исследовательских центров.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
6 |
|
Макс. частота (ГГц)
|
45 |
|
Фазовый шум
|
-120 дБн/Гц (отс. 10 кГц, нес. 10 ГГц) |
|
Опорный генератор
|
±5×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-150 ... 20 дБм |
|
Питание
|
200-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов АКИП-3218
- Опция H01-130 (встроена)
- Опция Н04-1 (встроена)
- Опция H05-45 (встроена)
- Опция S11 (встроена)
- Опция S12 (встроена)
- Опция H98 (встроена)
- Транспортный кейс (опция H99)
- Руководство по эксплуатации
- Шнур питания
- Руководство по программированию
| Количество каналов | 2 (ВЧ, НЧ-опция) |
| Частотный диапазон ОТ | 6 кГц (ВЧ), 0,1 Гц (НЧ) |
| Частотный диапазон ДО | 45 ГГц (ВЧ), 10 МГц (НЧ) |
| Опорный генератор (погрешность установки частоты) | ±5×10-10 |
| Выходной уровень (минимум) | -20 дБм, опция - -150 дБм (ВЧ), 1 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | +15 дБм, опция - +20 дБм (ВЧ), 5 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | AM, ЧМ, ФМ, ИМ, IQ |
| ГКЧ | да (опция) |
| Экран (см, разрешение) | TFT, сенсорный, 29,46 см |
| Особенности | Векторный ВЧ генератор. Встроена опция ступенчатого аттенюатора 130 дБ. Установлена опция низких фазовых шумов ( H04-1). Установлена опция H05-45 - увеличения выходной мощности. Программная опция формирования сигналов аналоговой модуляции |
| Интерфейс | USB, LAN, GPIB. |
