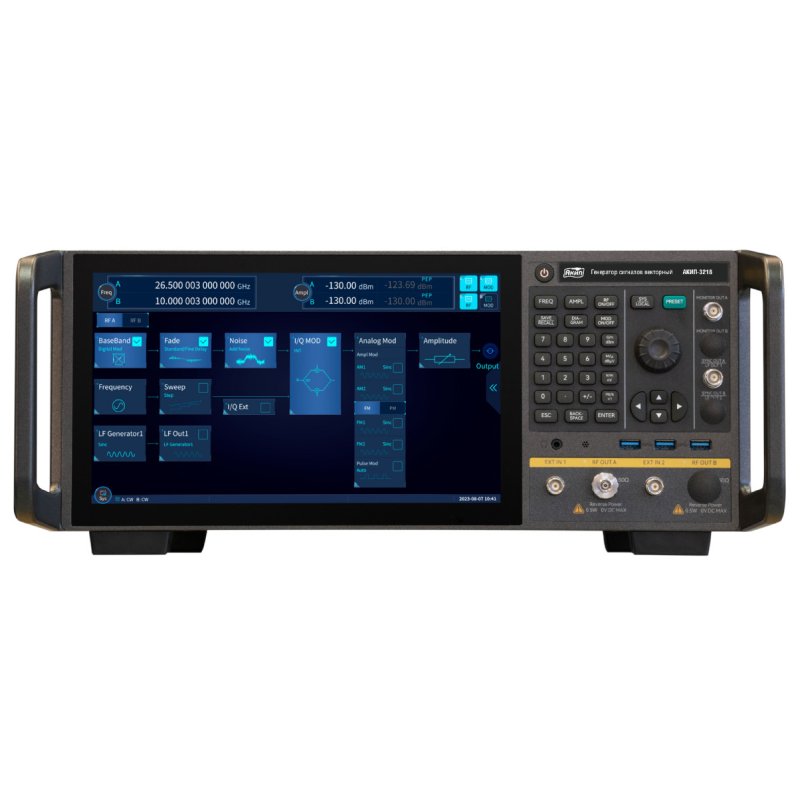

Генератор сигналов АКИП-3218 опция 045

Генератор сигналов АКИП-3218 с опцией 045 представляет собой высокотехнологичное двухканальное решение, объединяющее в одном корпусе высокочастотный и низкочастотный источники сигналов. Его уникальность заключается в сочетании широкого частотного охвата от 0,1 Гц до 45 ГГц с исключительной точностью и низким уровнем фазового шума, что делает его незаменимым инструментом для задач проектирования и тестирования сложных радиоэлектронных систем. Высокочастотный канал обеспечивает генерацию сигналов в диапазоне от 6 кГц до 45 ГГц, в то время как низкочастотный опциональный канал работает в полосе от 0,1 Гц до 10 МГц, покрывая потребности как в СВЧ, так и в низкочастотных приложениях.

Стабильность и точность задающего генератора с погрешностью ±5×10-10 гарантируют высочайшую достоверность измерений. Выходные уровни мощности гибко настраиваются в широком динамическом диапазоне, который для ВЧ канала с опцией простирается от -150 дБм до +20 дБм, что критично для моделирования реальных условий эфира и тестирования приемных трактов с высокой чувствительностью. Низкочастотный канал при этом обеспечивает сигнал с амплитудой от 1 мВ до 5 В пик-пик.

Ключевой особенностью прибора является его мощный арсенал модуляционных возможностей. Будучи векторным генератором, он поддерживает генерацию сложных I/Q модулированных сигналов с полосой пропускания модулятора до 2 ГГц. Это позволяет эмулировать сигналы современных стандартов связи, включая 5G NR, WLAN, LTE и множество других протоколов, благодаря встроенной библиотеке, содержащей более 600 предустановленных форматов. Импульсная модуляция с минимальной длительностью импульса 20 нс и фронтом менее 10 нс удовлетворяет самым строгим требованиям к тестированию радиолокационной аппаратуры. Управление осуществляется через сенсорный TFT-экран диагональю 29,46 см, а наличие интерфейсов USB, LAN и GPIB позволяет легко интегрировать генератор в автоматизированные измерительные комплексы, вплоть до построения многоканальных синхронизированных систем.
