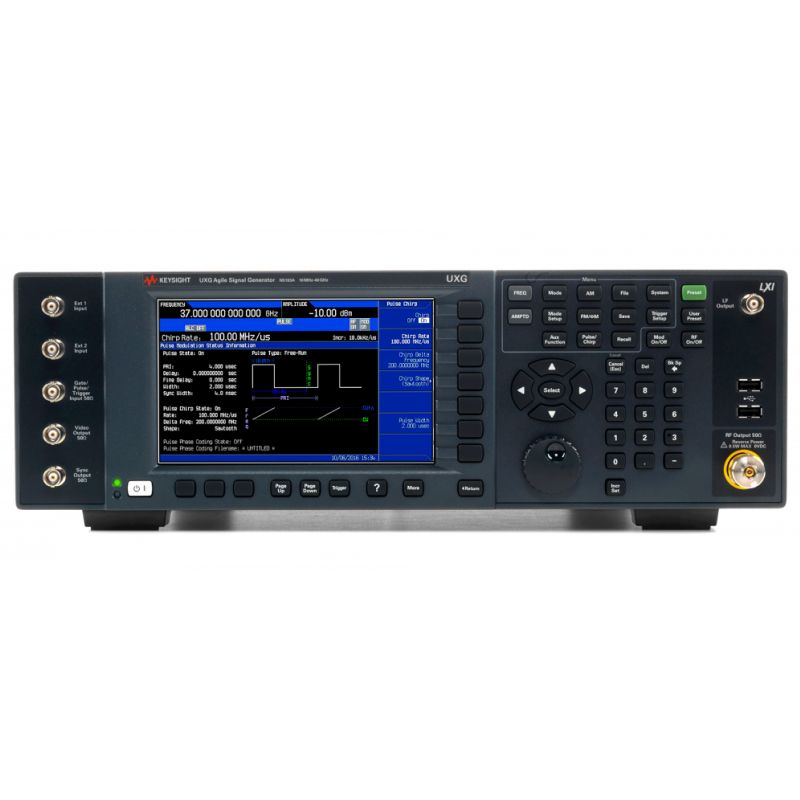

Генератор сигналов Keysight N5191A-54E UXG (от 10 МГц до 40 ГГц)

Генератор сигналов Keysight N5191A-54E UXG представляет собой современный измерительный прибор, зарегистрированный в Государственном реестре средств измерений под номером 74138-19. Он относится к классу высокочастотных генераторов, обеспечивающих формирование стабильных и точно воспроизводимых сигналов в широком диапазоне рабочих частот. Устройство рассчитано на использование в исследовательских, производственных и испытательных комплексах, где требуется высокая скорость перестройки, точность параметров и гибкость в настройке режимов.

Диапазон рабочих частот генератора составляет от 10 МГц до 40 ГГц, что позволяет охватывать практически весь спектр задач в области радиотехники, связи и радиоэлектронных испытаний. Разрешающая способность по частоте достигает 10 кГц, что обеспечивает тонкую настройку параметров и высокую точность формирования несущей. Максимальный уровень выходного сигнала в стандартной конфигурации равен +10 дБм, при этом с использованием встроенного аттенюатора диапазон регулировки мощности расширяется до 80 дБ. Минимальный устанавливаемый уровень сигнала достигает –130 дБ, что особенно важно для проведения измерений с низким уровнем мощности и исследования характеристик чувствительных приемных трактов.

Перестройка по частоте выполняется с различной скоростью в зависимости от диапазона: всего 180 нс в области от 10 МГц до 6,89 ГГц, 100 мкс при работе в диапазоне от 6,89 до 31,6 ГГц и 500 мкс на частотах от 31,6 до 40 ГГц. Такая производительность делает прибор эффективным для задач, где требуется быстрая смена параметров сигнала, включая радиолокационные исследования и тестирование систем связи нового поколения. При этом фазовый шум генератора не превышает –117 дБн/Гц при отстройке 10 кГц от несущей частотой 10 ГГц, что свидетельствует о высоком качестве спектра и стабильности выходного сигнала.

Функциональные возможности Keysight N5191A-54E UXG включают широкий спектр модуляций. Реализованы амплитудная, частотная, фазовая и импульсная модуляции, а также генерация широкополосных импульсов с линейной частотной модуляцией. Это позволяет моделировать реальные условия передачи данных, тестировать помехоустойчивость оборудования и формировать сложные сигнальные последовательности. Минимальная длительность импульсов составляет 10 нс при частотах до 31,6 ГГц и 32 нс при работе в диапазоне до 40 ГГц, при этом фронт и срез импульсов имеют длительность всего 3 нс, что обеспечивает высокую точность и четкость сигнала.

Устройство поддерживает работу в режиме списка и в режиме контроллера, что дает возможность оперативного изменения частоты по заранее заданным параметрам и использования генератора в автоматизированных системах тестирования. Эти особенности делают его универсальным инструментом как для лабораторных исследований, так и для промышленных испытаний.

Таким образом, генератор сигналов Keysight N5191A-54E UXG сочетает в себе широкий диапазон частот, высокую скорость переключений, низкий уровень фазовых шумов и богатые возможности по модуляции. Его характеристики делают прибор востребованным решением в области высокочастотных технологий, радиолокации, телекоммуникаций и научных исследований.
