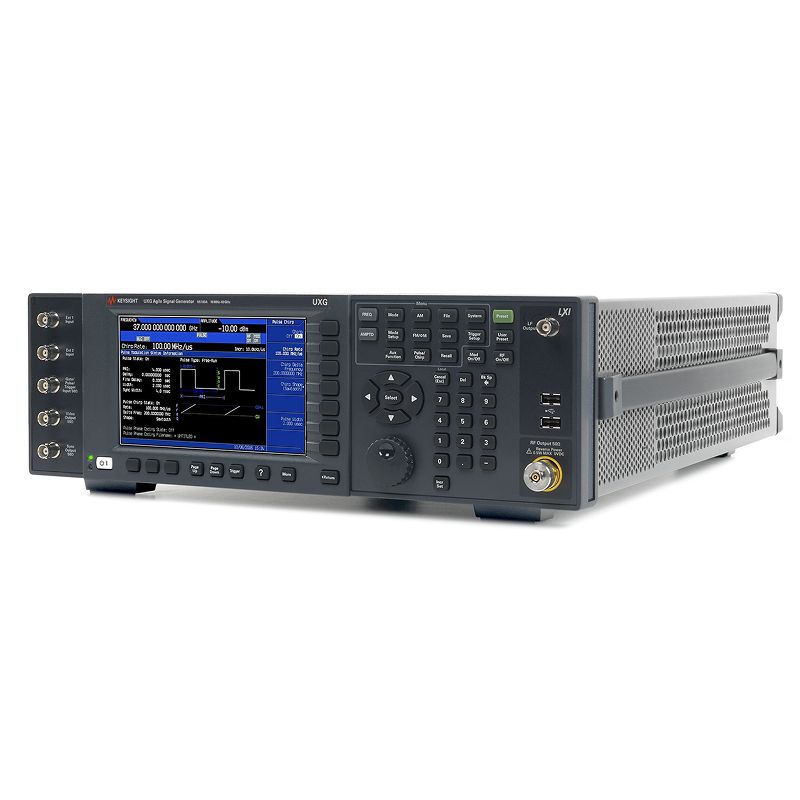

Генератор сигналов Keysight N5193A-540 UXG представляет собой передовое решение для задач, требующих высочайшей точности и скорости формирования сложных радиочастотных сигналов. Его ключевой особенностью является расширенный диапазон частот, достигающий 40 ГГц, что делает аппарат незаменимым при тестировании компонентов и систем современных стандартов связи, включая технологии миллиметрового диапазона.
Устройство отличается исключительной чистотой выходного сигнала. Низкий уровень фазового шума, составляющий -143 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц, гарантирует минимальные искажения, критически важные для тестов приёмных трактов и систем с высокой плотностью модуляции. Высокая спектральная чистота подтверждается низким уровнем гармонических и негармонических составляющих. Одной из самых впечатляющих характеристик является скорость переключения частоты, не превышающая 180 нс. Это открывает возможности для моделирования быстроменяющихся радиоэфиров, тестирования систем с частотным хоппингом и быстрой настройкой в системах 5G и военного назначения.
Генератор поддерживает все основные виды модуляции: амплитудную, частотную и фазовую, с высокими параметрами, такими как девиация частоты до 50 МГц. Режимы работы включают генерацию импульсных последовательностей и сложных сигналов с линейной частотной модуляцией. Особого внимания заслуживает специализированное программное обеспечение для моделирования многопользовательских сценариев, что крайне востребовано при разработке и валидации систем обнаружения, позиционирования, слежения и навигации. Наличие режимов свипирования по списку и потоковой генерации позволяет воспроизводить заранее заданные сложные сценарии работы радиосистем в реальном времени. Таким образом, Keysight N5193A-540 UXG является мощным и гибким инструментом для исследовательских лабораторий и производств, работающих на переднем крае радиочастотных технологий.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Спец.формы |
|
Номер записи в ГосРеестре СИ
|
74138-19 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
10000 |
|
Макс. частота (ГГц)
|
40 |
|
Фазовый шум
|
-135 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±3×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-10 ... 10 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N5193A-FR1 Разрешение по частоте 0,001 Гц
- N5193A-SS1 Скорость переключения 1 мкс
- N5193A-SS4 Скорость переключения < 180 нс; 370 нс (в режиме быстрых измерений на фиксированной частоте)
- N5193A-AT2 Механический и твёрдотельный аттенюаторы
- N5193A-EP1 Улучшенные характеристики фазового шума
- N5193A-UNT АМ, ЧМ, ФМ, узкополосная внутриимпульсная ЛЧМ
- N5193A-WC1 Широкополосная внутриимпульсная ЛЧМ (ширина полосы ЛЧМ - от 10 до 25% от частоты несущей), НЧ-выход, требуется опция UNT
- N5193A-PM1 Импульсная модуляция N5193A-1EM Перемещение всех соединителей на заднюю панель
- N5193A-1ED Соединитель ВЧ-выхода типа N (розетка) (только для опции 520)
- N5193A-CC1 Интерфейс ввода-вывода LVDS, 100-контактный
- N5193A-CC2 Интерфейс ввода-вывода BCD, 50-контактный
- N5193A-CC4 Интерфейс ввода-вывода Ethernet, 10 Гбит/с, оптический
| Диапазон частот | До 40 ГГц |
| Уровень производительности | ◆◆◆◆◆◇ |
| Выходная мощность на частоте 1 ГГц | -130 дБм до +10 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -143 дБн/Гц |
| Переключение частоты | ≤180 нс |
| Уровень гармоник на частоте 1 ГГц | ≤ -50 дБн |
| Негармонические составляющие на частоте 1 ГГц | ≤ -70 дБн |
| Режим свипирования |
· Список · Streaming |
| Программное обеспечение: задачи общего назначения |
· Амплитудная, частотная, фазовая модуляция · Многофункциональный генератор · Импульсные сигналы · Генератор импульсных последовательностей · Импульс с линейной частотной модуляцией |
| ПО:обнаружение/позиционирование/слежение/навигация | Multi-Emitter Scenario Generation |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 50 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 10 МГц |
| Амплитудная модуляция: максимальная глубина | 80,00% |
| Амплитудная модуляция: полоса частот | от 0 до 10 мГц |
| Наличие измерительных приложений | Да |
