Портативный СВЧ-анализатор Keysight FieldFox N9915A (от 30 кГц до 9 ГГц)

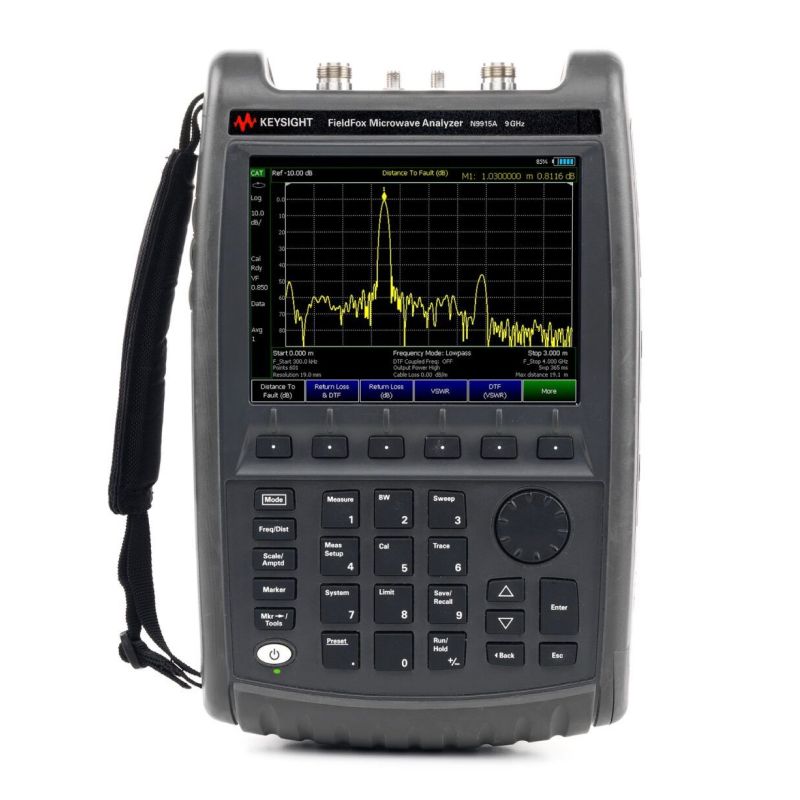

Портативный СВЧ-анализатор Keysight FieldFox N9915A представляет собой высокоточное, многофункциональное измерительное устройство, зарегистрированное в Государственном реестре средств измерений под номером 53569-13, что подтверждает его соответствие российским метрологическим стандартам и пригодность для официальных измерений. Этот прибор разработан для решения широкого круга задач в полевых условиях, на производстве, в лабораториях и при обслуживании телекоммуникационной инфраструктуры. Его ключевым преимуществом является сочетание компактности, автономности и лабораторной точности, что делает его незаменимым инструментом для инженеров, занимающихся настройкой, диагностикой и контролем радиочастотных систем.

Анализатор работает в диапазоне частот от 30 кГц до 9 ГГц, что позволяет охватывать как низкочастотные приложения, так и СВЧ-диапазон, включая системы мобильной связи, спутниковые каналы и кабельное телевидение. Для анализа спектра начальная частота составляет 100 кГц, что обеспечивает гибкость при исследовании сигналов различной природы. Устройство оснащено двумя встроенными портами с разъемами типа N (гнездо), что позволяет проводить двухпортовые измерения без необходимости подключения дополнительных модулей. Это особенно полезно при анализе антенно-фидерных устройств, где требуется измерение параметров передачи и отражения.

Динамический диапазон прибора достигает 100 дБ, что обеспечивает высокую чувствительность и возможность обнаружения слабых сигналов на фоне мощных. Средний уровень собственных шумов на частоте 1 ГГц составляет -155 дБм, а фазовый шум при отстройке 10 кГц — -111 дБн/Гц, что гарантирует точность измерений даже в сложных условиях. Суммарная погрешность уровня сигнала не превышает ±0,5 дБ, что соответствует высоким стандартам точности, необходимым для сертификационных и аттестационных измерений.

FieldFox N9915A поддерживает множество специализированных функций: векторный вольтметр для измерения разности фаз и амплитуды между двумя сигналами, анализ передачи на большие расстояния (ERTA), что актуально для проверки линий связи и кабельных трасс. Устройство совместимо с системами кабельного телевидения с волновым сопротивлением 75 Ом, что расширяет его применение в сфере теле- и радиовещания. Встроенный источник постоянного напряжения позволяет питать активные компоненты прямо во время измерений, а наличие приемника GPS (встроенного или внешнего) обеспечивает геопривязку результатов и синхронизацию времени.

Измерение мощности возможно с использованием внешнего USB-измерителя, что расширяет функциональность без увеличения габаритов прибора. Доступны режимы непрерывной генерации сигналов и свипирования, что необходимо для тестирования устройств в динамике. Аттенюатор с диапазоном ослабления 30 дБ и шагом 5 дБ позволяет точно настраивать уровень входного сигнала, предотвращая перегрузку входных цепей. Максимальная скорость измерения при 201 точке и одной развертке составляет всего 210 мс, что обеспечивает высокую производительность в полевых условиях.

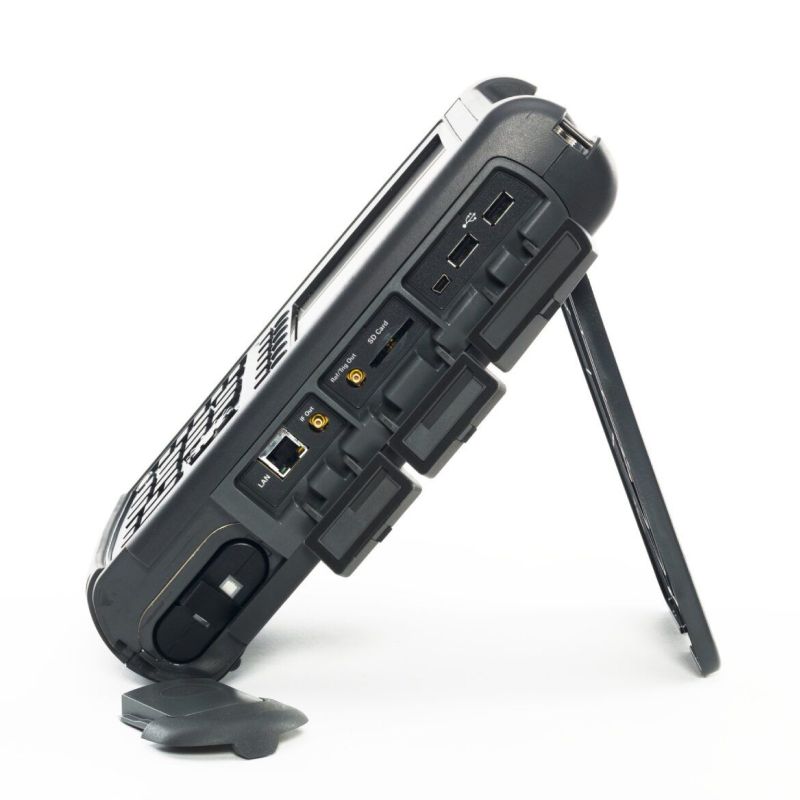

Прибор поддерживает приложения общего назначения, включая AM/FM-настройку и режим прослушивания, что упрощает идентификацию сигналов. Обеспечена полная совместимость с командами SCPI, что позволяет легко интегрировать устройство в автоматизированные измерительные системы. Интерфейсы USB и LAN обеспечивают удобный обмен данными с ПК и удаленное управление. Благодаря своей универсальности, точности и надежности, Keysight FieldFox N9915A является одним из наиболее востребованных решений для профессионалов, работающих с радиочастотными системами в реальных условиях эксплуатации.
