Портативный СВЧ-анализатор Keysight FieldFox N9950A (от 30 кГц до 32 ГГц)

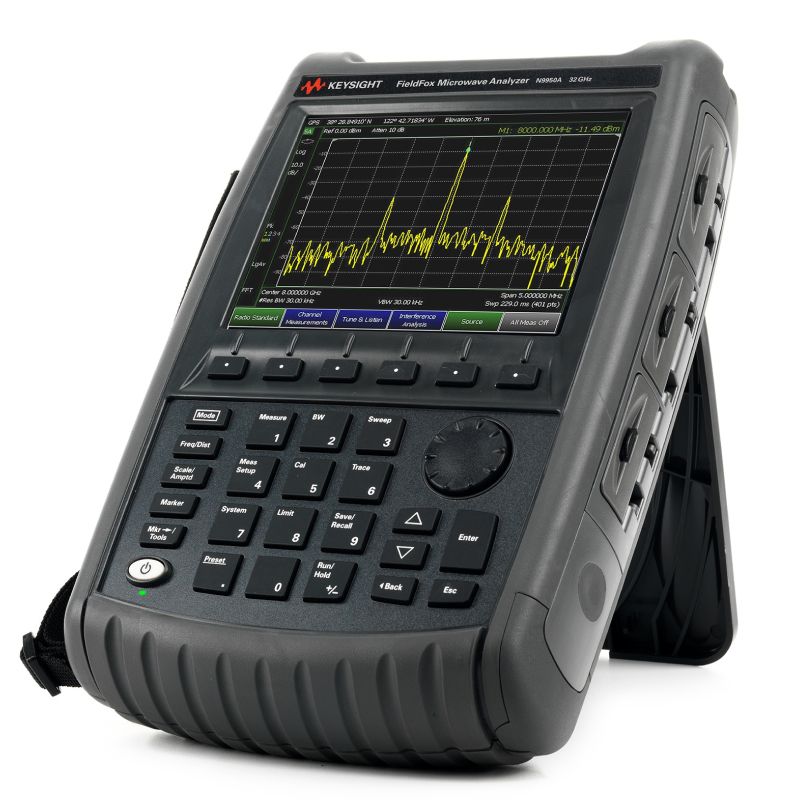

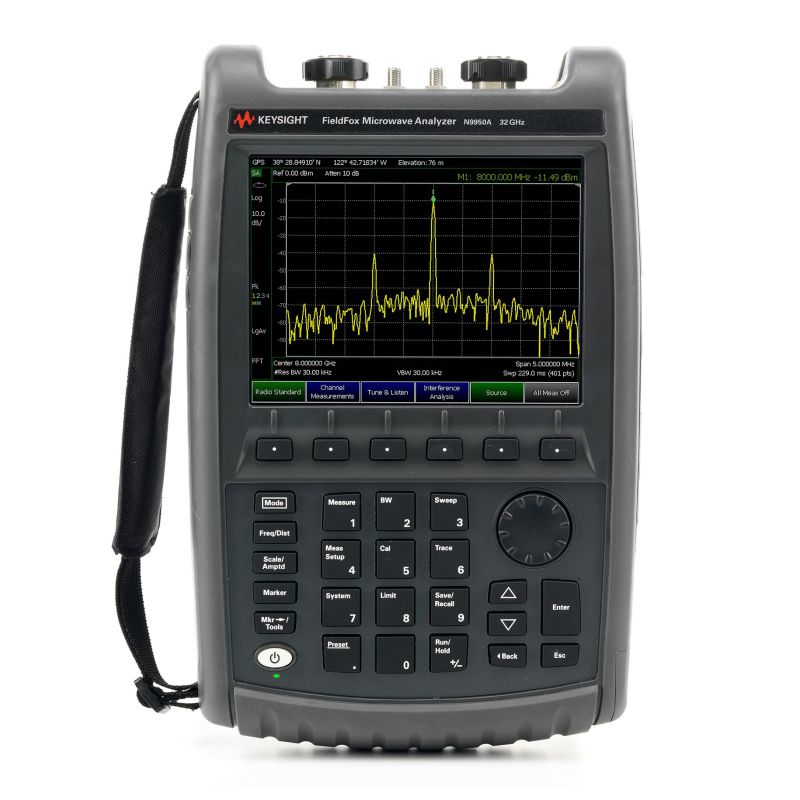

Портативный СВЧ-анализатор Keysight FieldFox N9950A представляет собой современный комбинированный измерительный прибор, предназначенный для широкого спектра задач в области высокочастотных измерений и анализа сигналов. Этот прибор сочетает в себе возможности векторного анализатора цепей и анализатора спектра, что обеспечивает универсальность и удобство использования в полевых условиях.

Keysight FieldFox N9950A отличается высокой максимальной частотой работы до 32 ГГц, что позволяет проводить измерения и диагностику в диапазонах, востребованных при работе с современными СВЧ-компонентами и системами связи. Начальная частота измерений в режиме анализа АФУ и векторного анализатора цепей составляет всего 30 кГц, а в режиме анализатора спектра — 100 кГц, что обеспечивает обширный частотный диапазон для самых различных видов испытаний.

Высокий динамический диапазон прибора, достигающий 100 дБ, обеспечивает точность и надежность измерений в условиях различных уровней сигнала. На выходе прибор способен формировать сигнал с мощностью около -1 дБм, что соответствует необходимым требованиям для проведения тестов и калибровок. Благодаря низкому уровню шумов — 0,004 дБ СКЗ, измеренные данные отличаются высокой стабильностью и точностью.

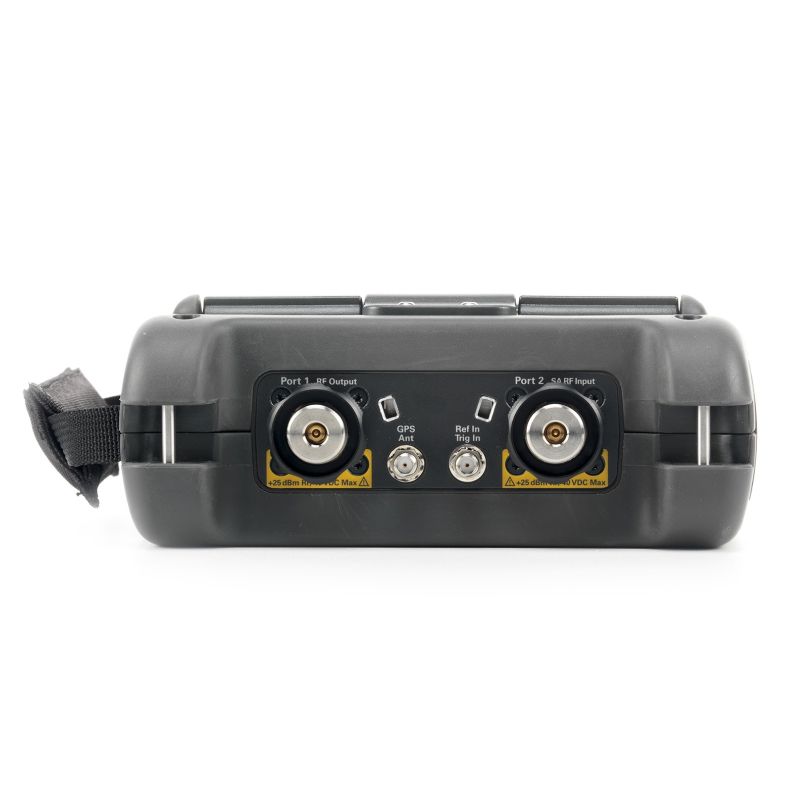

Прибор оснащён двумя встроенными портами, что позволяет одновременно выполнять разнообразные измерения параметров кабелей, антенн, усилителей, фильтров и устройств кабельного телевидения с сопротивлением 75 Ом. Скорость измерений впечатляет — на выполнение одной развертки из 201 точки требуется всего 210 миллисекунд, что значительно повышает эффективность работы и обеспечивает быстрый сбор данных.

Функционально Keysight FieldFox N9950A поддерживает широкий набор измерительных приложений, включая измерение S-параметров, что необходимо для анализа характеристик полосковых фильтров, усилителей и антенн. Этот анализатор также позволяет определять расстояние до неоднородностей в кабелях с помощью метода TDR, выполнять балансировку кабелей, а также измерять обратные потери и вносимые потери или коэффициент усиления устройств. Среди дополнительных возможностей — анализ помех (Interference Analysis), измерения мощности, а также тестирование компонентов радиоэлектронной аппаратуры.

Прибор располагает встроенным источником постоянного напряжения, что значительно упрощает электропитание подключаемых устройств, а встроенный или внешний приемник GPS позволяет синхронизировать время и местоположение, что важно при выполнении полевых измерений. Функция QuickCal обеспечивает сокращённую калибровку, значительно облегчая и ускоряя подготовку измерений.

Особого внимания заслуживает встроенный векторный вольтметр и возможность измерения S-параметров смешанного режима, что расширяет функциональность и применение устройства в сложных СВЧ-системах. Анализ передачи на большое расстояние (ERTA) позволяет оценивать качество сигнала по всей длине трассы, а встроенный измеритель мощности и режимы непрерывной генерации сигналов и свипирования дают возможность выполнять комплексные испытания в одном приборе.

Автоматический шаг ослабления аттенюатора в 5 дБ и диапазон до 30 дБ дают возможность точно управлять уровнем входного сигнала для защиты прибора и обеспечения необходимой точности измерений. Высокая точность — суммарная погрешность по уровню сигнала находится в пределах ±0,5 дБ — отвечает требованиям большинства современных стандартов и повышает доверие к получаемым результатам.

Keysight FieldFox N9950A поддерживает расширение полосы анализа до 10 МГц, что способствует более детальному разбору спектров сигнала, а средства общего назначения включают настройки AM/FM для прослушивания сигналов, анализ антенно-фидерных устройств и измерение напряжённости поля. Совместимость с кодами SCPI облегчает интеграцию прибора в существующие автоматизированные системы тестирования и управления.

Таким образом, портативный СВЧ-анализатор Keysight FieldFox N9950A представляет собой высокотехнологичное, надежное и универсальное решение для инженеров и техников, работающих с высокочастотным оборудованием и системами связи в условиях полевых и лабораторных испытаний. Его продвинутые технические характеристики и широкий набор функций делают его незаменимым инструментом для измерений и диагностики современного радиоэлектронного оборудования.
