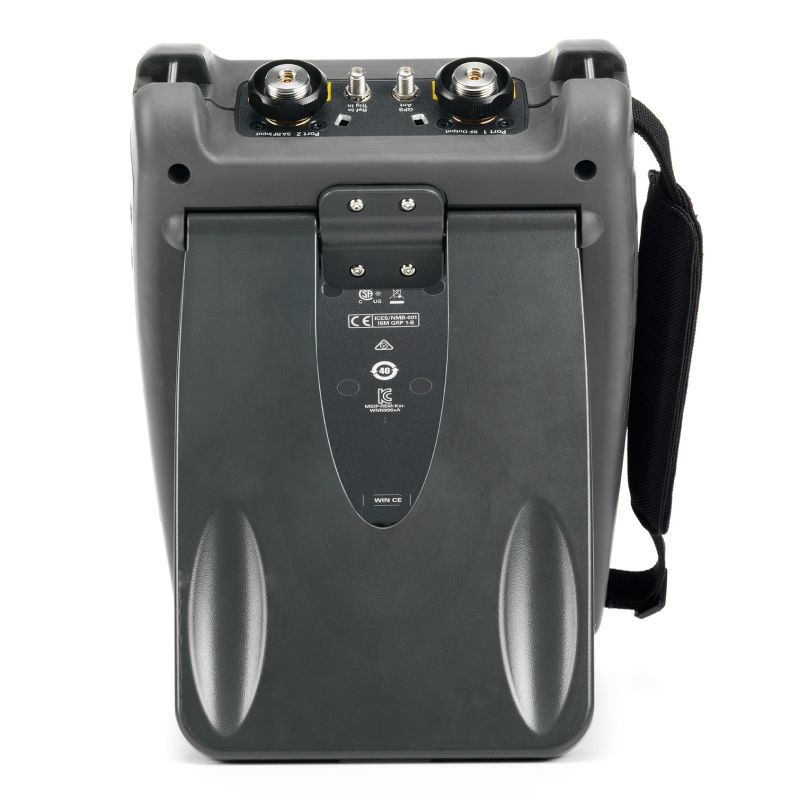

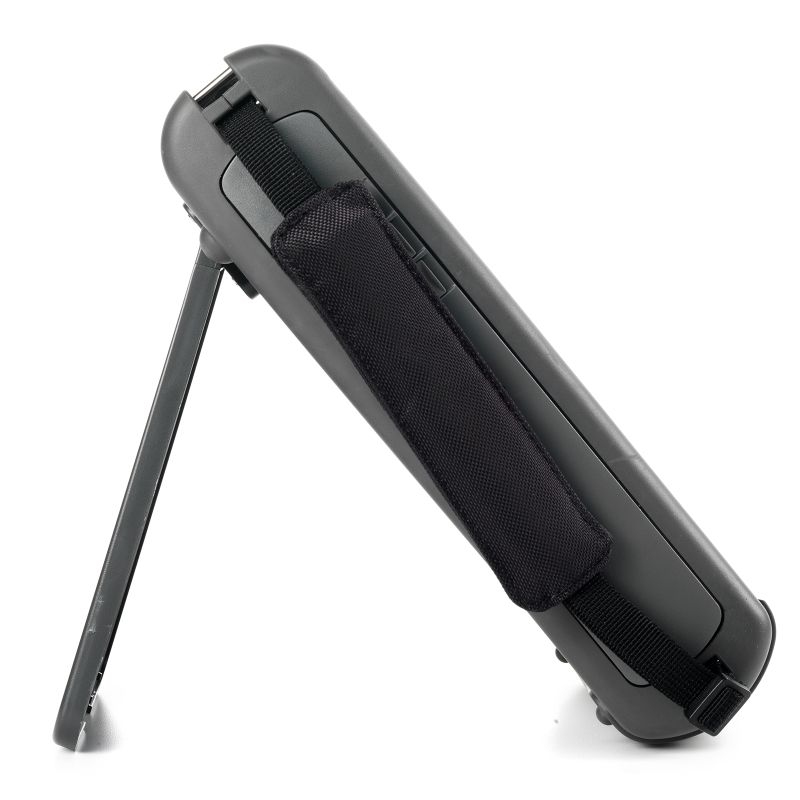

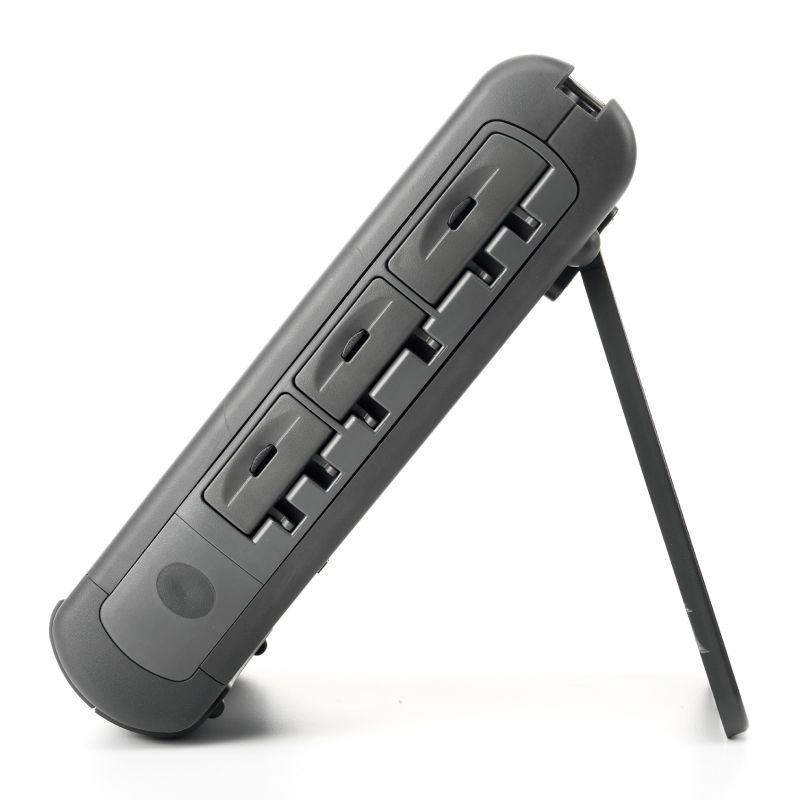

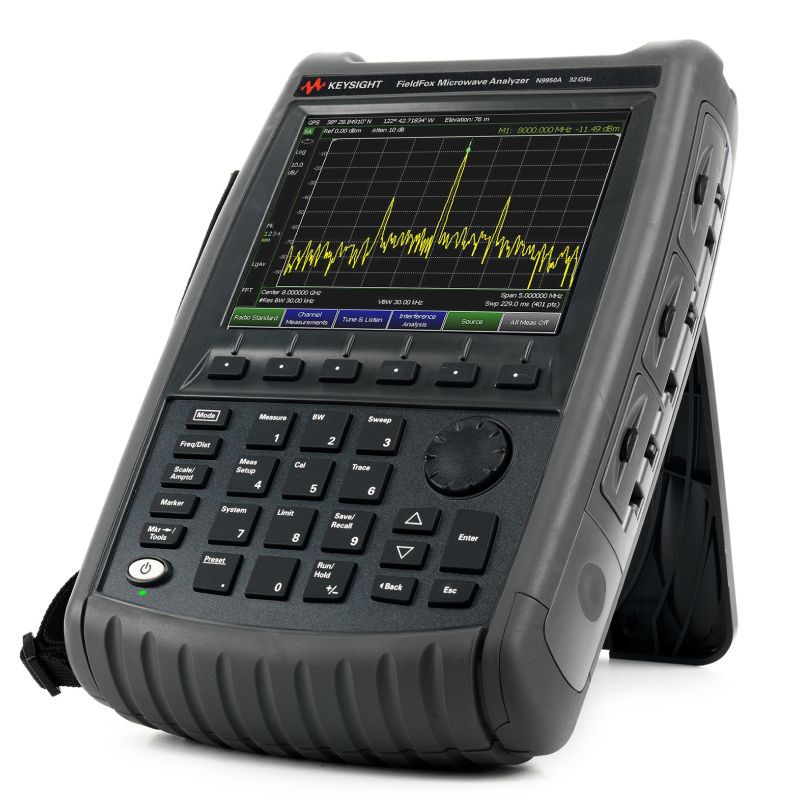

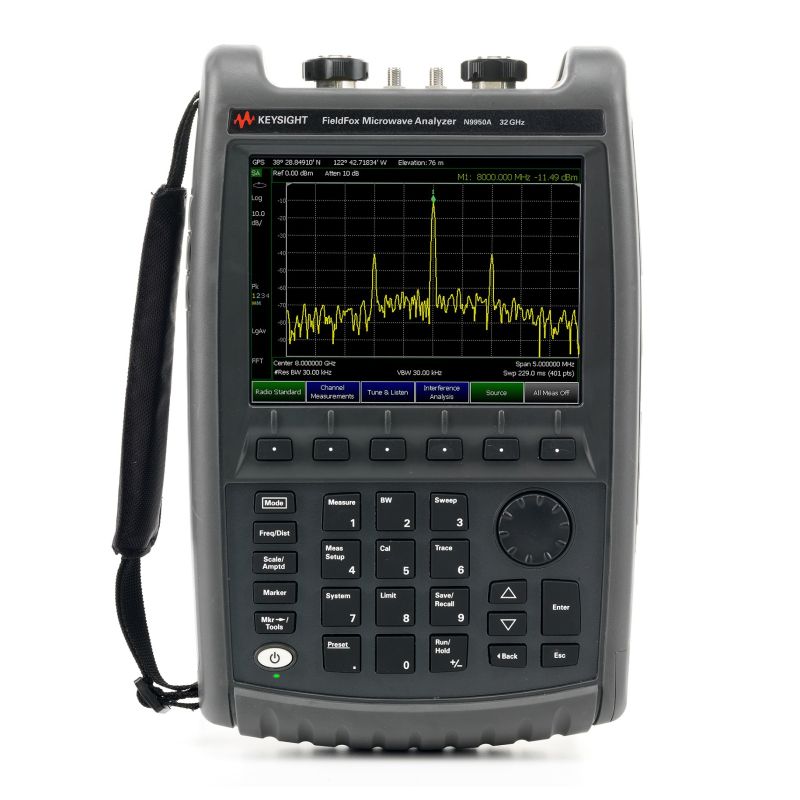

Портативный СВЧ-анализатор Keysight FieldFox N9951A представляет собой универсальное решение для проведения высокоточных измерений непосредственно в полевых условиях. Этот комбинированный прибор объединяет в себе функции анализатора спектра, анализатора цепей и векторного вольтметра, что делает его незаменимым инструментом для инженеров, работающих с радиочастотными системами.
Ключевым преимуществом модели является расширенный частотный диапазон до 44 ГГц, что позволяет работать с широким спектром современных приложений, включая системы спутниковой связи и радиорелейные линии. Высокий динамический диапазон в 100 дБ и исключительно низкий уровень собственных шумов (-159 дБм на 1 ГГц) обеспечивают превосходную точность измерений даже слабых сигналов в условиях сильных помех. Низкая зашумленность графика (0,004 дБ СКЗ) гарантирует достоверность получаемых данных.

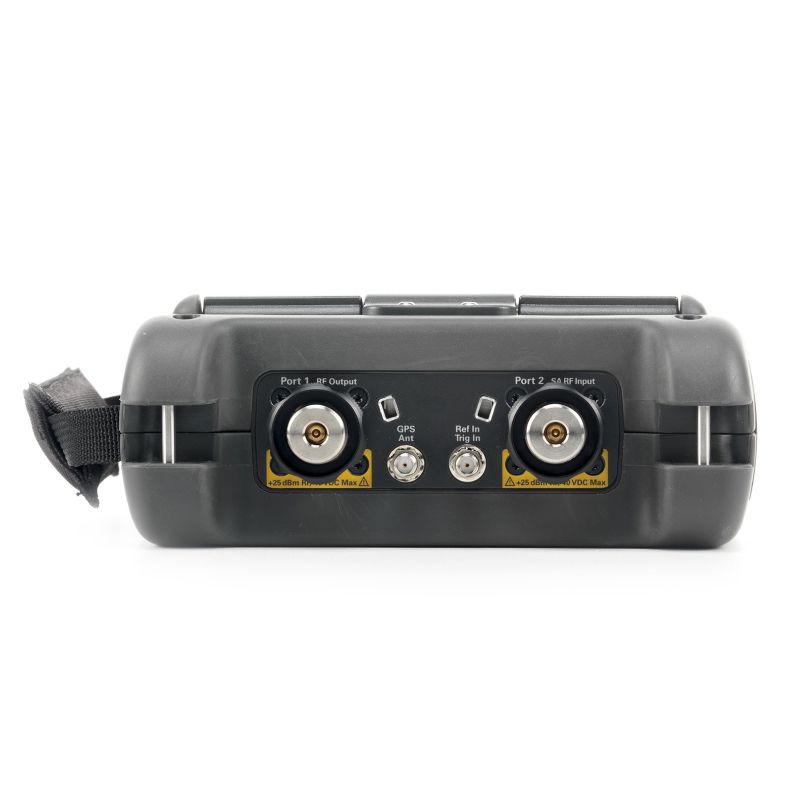

Анализатор обладает двумя встроенными измерительными портами для проведения полноценных измерений S-параметров, что критически важно для характеристики таких компонентов, как усилители, фильтры и антенны. Высокая скорость измерений, всего 210 мс для 201 точки, значительно ускоряет процесс тестирования и настройки оборудования. Прибор поддерживает специализированные приложения для анализа цепей, включая измерение расстояния до неоднородности (DTF), балансировку кабелей, определение вносимых потерь и обратных потерь.
Дополнительная функциональность, такая как встроенный источник постоянного напряжения, приемник GPS и возможность анализа ВЧ-импульсов, делает FieldFox N9951A полноценной измерительной станцией в компактном переносном корпусе. Его возможности подтверждены внесением в ГосРеестр СИ под номером 70878-18, что свидетельствует о соответствии требованиям для применения в качестве средства измерения на территории Российской Федерации. Этот анализатор идеально подходит для монтажа, обслуживания и поиска неисправностей в телекоммуникационных инфраструктурах, системах радиомониторинга и научных исследованиях.
Дополнительно могут быть встроены опции повышения технических характеристик:
- N995xA-010 Временная область векторного анализатора цепей
- N995xA-030 Возможность удаленного управления
- N995xA-208 Измерения USB-датчиком мощности в зависимости от частоты
- N995xA-209 Анализ передачи расширенного диапазона (ERTA)
- N995xA-210 Передача/отражение векторного анализатора цепей
- N995xA-211 Полные 2-портовые S-параметры векторного анализатора цепей
- N995xA-212 1-портовые смешанные S-параметры
- N995xA-215 Измерения кабеля TDR
- N995xA-233 Анализатор спектра
- N995xA-235 Предусилитель
- N995xA-236 Анализатор помех и спектрограмма
- N995xA-238 Стробирование по времени анализатора спектра
- N995xA-302 Поддержка USB-датчиков мощности
- N995xA-307 GPS-приемник
- N995xA-308 Векторный вольтметр
- N995xA-309 Источник переменного напряжения смещения постоянного тока
- N995xA-310 Встроенный измеритель мощности
- N995xA-312 Сканер каналов
- N995xA-330 Измерение пульса
- N995xA-350 Анализатор спектра в реальном времени (RTSA)
- N995xA-351 Анализатор I/Q
- N995xA-355 Аналоговая демодуляция
- N995xA-356 Измерения коэффициента шума
- N995xA-370 Измерения LTE FDD по воздуху
- N995xA-377 Измерения TF по воздуху 5G
- N995xA-352 Внутреннее и наружное картографирование
- N995xA-358 Измерения ЭМП
- N995xA-371 Измерения LTE TDD по воздуху
- N995xA-361 Измерения ЭМП
- N995xA-353 IQ-трансляция
- N995xA-V5K Начальная частота VNA 5 кГц
- N995xA-360 Поддержка измерений с использованием фазированной антенной решетки
| Максимальная частота | 44 ГГц |
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Начальная частота анализатора спектра | 100 кГц |
| Динамический диапазон | 100 дБ |
| Выходная мощность | -1 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Тип прибора | Комбинированный анализатор |
| Приложения |
Измерение S-параметров Измерение расстояния до неоднородности Балансировка кабелей Обратные потери Вносимые потери / Коэф. усиления Interference Analysis Power Measurements |
| Компоненты |
Кабели Антенны Усилители Фильтры Устройства кабельного ТВ, 75 Ом |
| Дополнительные возможности, связанные с АФУ/ВАЦ |
QuickCal (сокращенный вариант) Векторный вольтметр Измерение S-параметров смешанного режима Измерения параметров кабелей методом TDR |
| Дополнительные функции анализатора сигналов |
Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) |
| Системные возможности |
Встроенный источник постоянного напряжения Приемник GPS (встроенный или внешний) |
| Измерение мощности с помощью USB-измерителя |
Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 106 дБ |
| Средний уровень собственных шумов (1 ГГц) | -159 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +13 дБм |
| Наличие измерительных приложений | Да |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Опции расширения полосы анализа | 10 МГц |
| Приложения общего назначения |
AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» |
