Артикул:
m-109465
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.16
Все характеристики
94 710 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

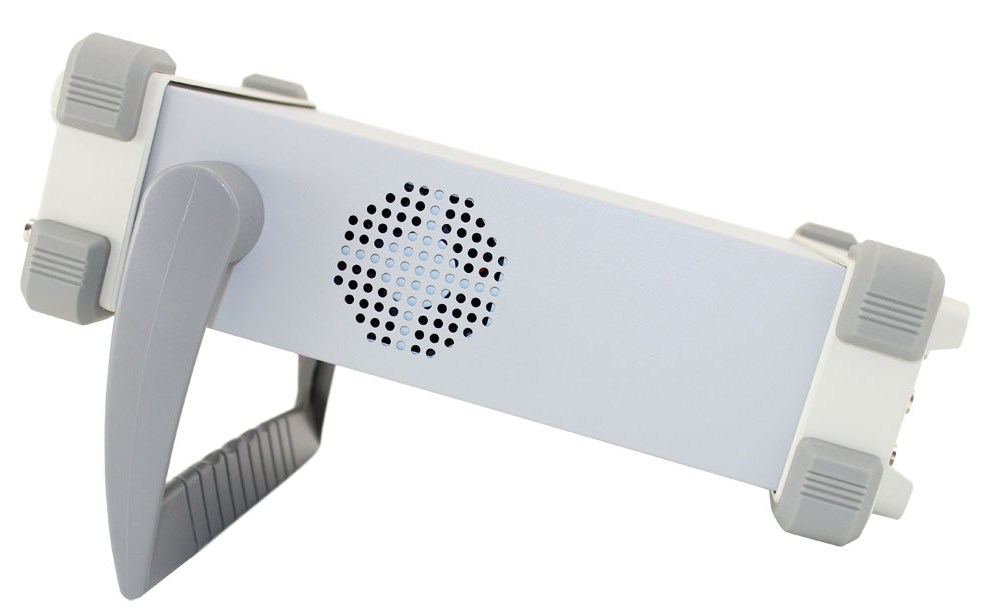

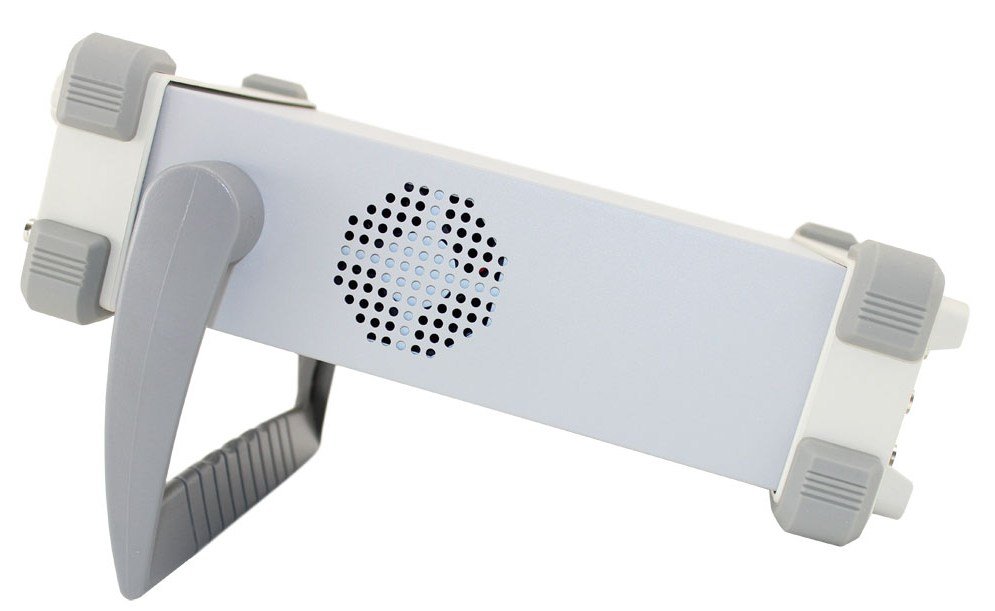

Использование в генераторах серии UDG105 технологии прямого цифрового синтеза (DDS) позволяет получать устойчивый, точный и чистый сигнал с низким уровнем искажений. Превосходные технические характеристики, простота управления и широкий набор функций делают эти приборы превосходным решением обеспечения ваших задач в настоящее время и в будущем.

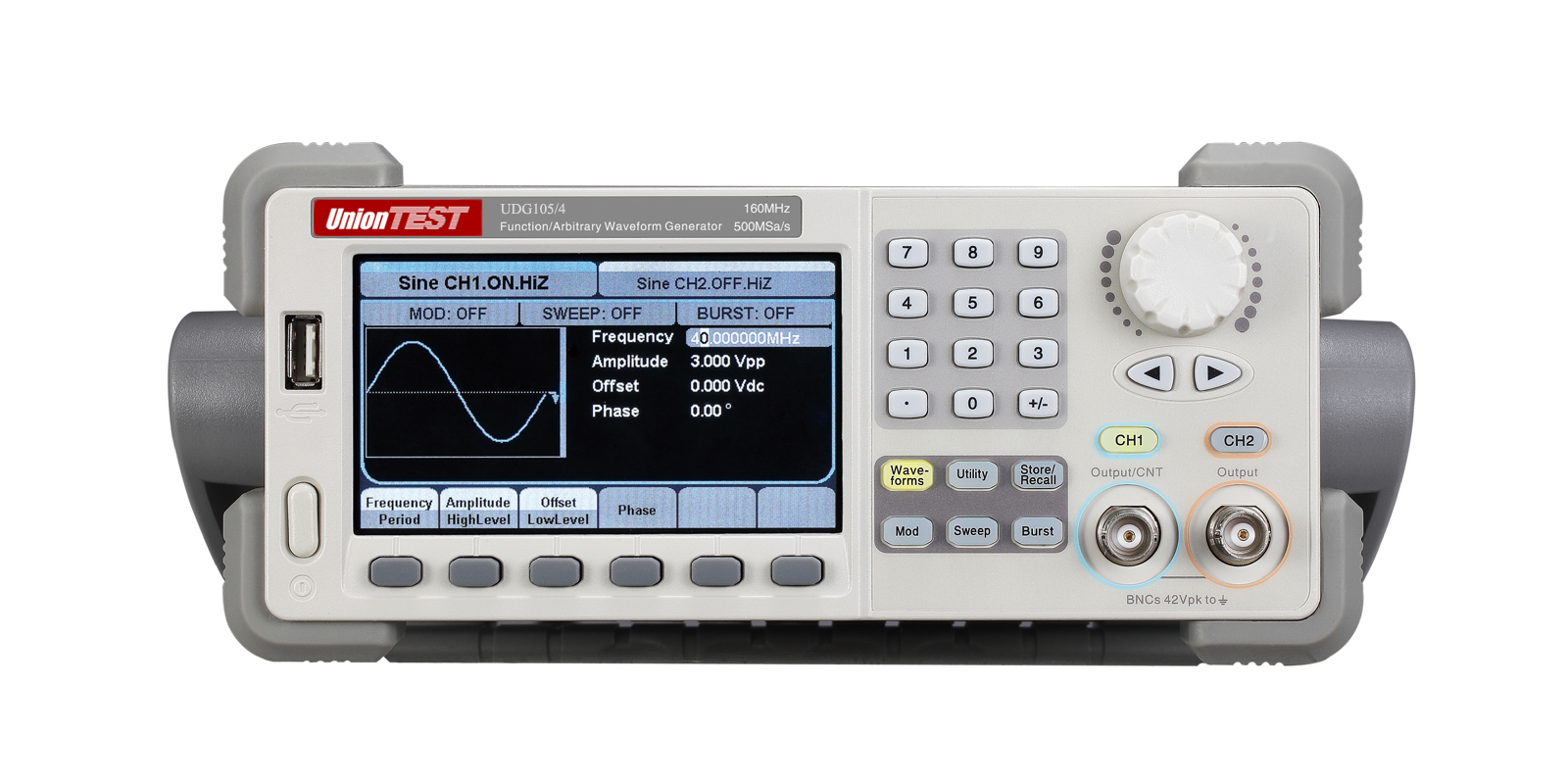

Генераторы серии UDG105 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.
Особенности:
- Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений;
- Цветной TFT ЖК-дисплей 4.3 дюйма;
- Частота дискретизации – 500 МГц, вертикальное разрешение – 14 бит;
- 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум;
- Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM;
- Функции свип-генератора и генерации пачки;
- Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации;
- Поддержка внешнего USB флеш-накопителя;
- Возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя;
- Возможность получения на выходе прибора сигнала произвольной формы до 512 тыс. точек с использованием внутренней памяти генератора, позволяя восстанавливать или моделировать сигнал с формой любой сложности;
- Дистанционное управление генератором через порт USB;
- Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция).
Частотные характеристики:
- синусоидальный сигнал: от 1 мкГн до максимальной частоты 160 МГц;
- прямоугольный сигнал: от 1 мкГн до максимальной частоты 50 МГц;
- пилообразный/треугольный сигнал: от 1 м кГн до максимальной частоты 4 МГц;
- импульсный сигнал: от 1 мкГн до максимальной частоты 40 МГц;
- белый шум: полоса 100 МГц (-3 дБ);
- сигнал произвольной формы: от 1 мкГн до максимальной частоты 40 МГц;
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.16 |
|
Фазовый шум
|
-116 дБн/Гц |
|
Опорный генератор
|
±2×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
| Максимальная частота | 160 МГц |
| Число выходных каналов | 2 |
| Частота дискретизации | 500 МГц (500 МВыб/с) |
| Максимальная глубина памяти | 16К, 512К |
| Встроенный частотомер | Да |
| Длина сигнала произвольной формы |
канал CH1: 16 тыс. точек, канал CH2: 512 тыс. точек |
| Разрешение по частоте | 1 мкГц |
| Вертикальное разрешение | 14 бит |
| Генерируемые формы сигналов | Синусоидальный, прямоугольный, пилообразный/треугольный, импульсный, белый шум, DC, набор встроенных сигналов произвольной формы. |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PWM, свип-генератор, генерация пачки |
| Частотомер | диапазон измеряемой частоты: 100 мГц~200 МГц |
| Стандартные интерфейсы | USB-хост, USB-прибор |
| Интерфейс (опция) | адаптер USB-GPIB(IEEE-488), LAN |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц~160 МГц |
| Прямоугольный сигнал | 1 мкГц~50 МГц |
| Импульсный сигнал | 1 мкГц~40 МГц |
| Пилообразный сигнал | 1 мкГц~4 МГц |
| Белый шум | 100 МГц (-3 дБ) |
| Сигнал произвольной формы | 1 мкГц~40 МГц |
| Разрешение | 1 мкГц |
| Погрешность | ±2 млн-1 (1 год после калибровки) при температуре 0~55 °C |
| Качество сигнала синус | |
| Нелинейные искажения | CH1/CH2 |
| Постоянный ток ~1 МГц | Меньше –54 дБн |
| 1 ~ 10 МГц | Меньше –46 дБн |
| 10 ~ 100 МГц | Меньше –36 дБн |
| 100 ~ 160 МГц | Меньше –30 дБн |
| Коэффициент гармоник | Меньше 0.2 % (постоянный ток~20 кГц, 1 Вразмах) |
| Побочный сигнал (негармонический) |
Меньше –70 дБн (постоянный ток~1 МГц); меньше –70 дБн + 6 дБ/[спектральная фаза] (1~10 МГц) |
| Фазовый шум (типовое) | Не больше –116 дБн/Гц, при девиации 100 кГц |
| Прямоугольный сигнал | |
| Длительность фронта/среза | Меньше 8 нс (по уровням 10~90 %) |
| Выброс на фронте/срезе | меньше 3 % (типовое, 1 кГц, 1 Вразмах) |
| Коэффициент заполнения |
1 мкГц~10 МГц - 20 ~ 80 %; свыше 10 ~ 40 МГц - 40 ~ 60 %; свыше 40 ~ 50 МГц - 50 % |
| Несимметрия (для меандра) | 1 % периода + 5 нс (типовое, 1 кГц, 1 Вразмах) |
| Отклонение фазы | 100 пс (типовое) |
| Пилообразный/треугольный сигнал | |
| Линейность | Меньше 0.1 % амплитуды (типовое, 1 кГц, 1 Вразмах, симметрия 100 %) |
| Симметрия | от 0 до 100 % |
| Импульсный сигнал | |
| Период импульсов | От 25 нс до 1000000 с |
| Длительность импульса | От 12 нс |
| Коэффициент заполнения | От 0,0001 до 99.9999 % |
| Длительность фронта/среза (по уровням 10~90 %) | От 6 нс до 6 с, разрешение 100 пс |
| Выброс на фронте/срезе | меньше 3 % |
| Отклонение фазы | 100 пс (типовое) |
| Сигнал произвольной формы | |
| Выходной канал | CH1;CH2 |
| Количество точек сигнала | 16'000 (CH1); 512'000 (CH2) |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 500 МГц |
| Минимальная длительность фронта / среза | 10 нс (типовое) |
| Отклонение фазы | 2 нс (типовое) |
| Выходные характеристики | |
| Амплитуда (50 Ом) |
1 мВразмах~10 Вразмах (до 40 МГц); 1 мВразмах~5 Вразмах (40~100 МГц); 1 мВразмах~2.5 Вразмах (100~130 МГц); 1 мВразмах~1.5 Вразмах (130~160 МГц) |
| Погрешность (100 кГц, синус) | ±[1 % (установленного значения) + 1 мВразмах] |
| Неравномерность амплитудной характеристики (типовое, относительно 100 кГц, синус, 1 Вразмах) |
не больше 0.1 дБ (до 40 МГц); не больше 0.2 дБ (40~100 МГц); не больше 0.4 дБ (100~130 МГц); не больше 0.8 дБ (130~160 МГц) |
| Взаимное влияние каналов | меньше –70 дБ |
| Задержка между каналами | меньше 1 нс |
| Постоянное смещение | |
| Выходной канал | CH1; CH2 |
| Максимальный диапазон |
±5 В (50 Ом); ±10 В (высокое сопротивление) |
| Погрешность | ±[1 % (установленного значения) + 1 мВразмах] |
| Выходы сигнала | |
| Выходной канал | CH1; CH2 |
| Импеданс | 50 Ом (типовое) |
| Защита | Защита от короткого замыкания |
| Изоляция | Контакты экранировки разъемов всех входов и выходов гальванически связаны, но изолированы от шасси прибора (максимальная амплитуда напряжения ±42 В). |
| Амплитудная модуляция AM/DSB-AM (CH1/CH2) | |
| Сигнал несущей | Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Источник | Внутренний/внешний |
| Модулирующий сигнал | Синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC) |
| Коэффициент модуляции | от 0 до 120 % |
| Частота модулирующего сигнала | 1 мГц~50 кГц |
| Частотная модуляция | |
| Сигнал несущей | Синус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | Cинус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC) |
| Частота модулирующего сигнала | 1 мГц~50 кГц |
| Фазовая модуляция PM CH1/CH2) | |
| Сигнал несущей | Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Источник | Внутренний/внешний |
| Модулирующий сигнал | Меандр |
| Девиация фазы | от 0 до 360°, разрешение 0.1° |
| Частота модулирующего сигнала | 1 мГц~1 МГц |
| Частотная манипуляция FSK (CH1/CH2) | |
| Сигнал несущей | Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Источник | внутренний/внешний |
| Модулирующий сигнал | меандр |
| Частота модулирующего сигнала | 1 мГц~1 МГц |
| Амплитудная манипуляция ASK (CH 1/CH2) | |
| Сигнал несущей | Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Источник | Внутренний / внешний |
| Модулирующий сигнал | Меандр |
| Частота модулирующего сигнала | 1 мГц~1 МГц |
| Широтно-импульсная модуляция (PWM) CH1/CH2) | |
| Сигнал несущей | Прямоугольный импульсный |
| Источник | Внутренний/внешний |
| Модулирующий сигнал | Синус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Частота модулирующего сигнала | 1 мГц ~ 50 кГц |
| Сигнал свип-генератора (CH1/CH2) | |
| Сигнал несущей | Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC) |
| Тип развертки | Линейная, логарифмическая |
| Направление | Увеличение или снижение частоты |
| Длительность развертки | От 1 мс до 500 с |
| Источник запуска | Внутренний, внешний или вручную |
| Генерация пачки (CH1/CH2) | |
| Сигнал несущей | Cинус, прямоугольный, пилообразный, импульсный, произвольной формы (кроме DC) |
| Частота несущей | 2 мГц~100 МГц |
| Тип | Установленное число периодов (от 1 до 1’000'000 или бесконечное), стробированная пачка |
| Старт/Стоп фаза | От 0° до 360° |
| Внутренний период | От 1 мкс до 1’000 с |
| Источник стробирования | Внешний запуск |
| Источник запуска для установленного числа периодов | Внутренний, внешний или вручную |
| Вход внешнего модулирующего сигнала | |
| Разъем | На задней панели, изолирован от шасси прибора |
| Внешний модулирующий сигнал | ±4.5 Вразмах = модуляция 100 %, импеданс входа больше 5 кОм |
| Вход внешнего запуска | |
| Разъем | На задней панели, изолирован от шасси прибора |
| Уровень сигнала | ТТЛ-совместимый |
| Фронт | Фронт или срез (опция) |
| Длительность импульса | Больше 50 нс |
| Импеданс входа | Больше 5 кОм, открытый вход (DC) |
| Время реакции | 380 нс (типовое) |
| Выход пускового сигнала | |
| Разъем | На задней панели, изолирован от шасси прибора |
| Уровень сигнала | ТТЛ-совместимый |
| Длительность импульса | Больше 60 нс (типовое) |
| Импеданс выхода | 50 Ом (типовое) |
| Максимальная частота | 1 МГц |
| Выход сигнала синхронизации | |
| Разъем | На задней панели, изолирован от шасси прибора |
| Уровень сигнала | ТТЛ-совместимый |
| Длительность импульса | больше 50 нс (типовое) |
| Импеданс выхода | 50 Ом (типовое) |
| Максимальная частота | 2 МГц |
| Вход сигнала опорной частоты | |
| Разъем | На задней панели, изолирован от шасси прибора |
| Частота | 10 МГц ± 50 Гц |
| Уровень сигнала | 2.3~3.3 Вразмах |
| Длительность блокировки | Меньше 2 с |
| Импеданс входа | Больше 1 кОм, закрытый вход (AC) |
| Выход сигнала опорной частоты | |
| Разъем | На задней панели, изолирован от шасси прибора |
| Частота | 10 МГц |
| Уровень сигнала | Больше 1 Вразмах |
| Длительность блокировки | Меньше 2 с |
| Импеданс входа | больше 50 Ом, закрытый вход (AC) |
| Частотомер | |
| Измеряемые величины | Частота, период, длительность импульса/паузы между импульсами, коэффициент заполнения |
| Диапазон измеряемой частоты | От 100 мГц до 200 МГц |
| Разрешение для частоты | 6 бит/с |
| Диапазон напряжения (сигнал без модуляции) | |
| Открытый вход (DC) |
диапазон смещения (DC) - ±1.5 Впостоянное; 100 мГц~100 МГц - 50 мВСКЗ~±2.5 В; 100~200 МГц - 100 мВСКЗ~±2.5 В |
| Закрытый вход (AC) | 1 Гц~200 МГц - 100 мВСКЗ~5 Вразмах |
| Диапазон частот (измерение длительности импульса, коэффициент заполнения) | 1 Гц~10 МГц (50 мВСКЗ~5 Вразмах) |
| Настройки вход |
импеданс входа - 1 МОм; связь входа - закрытый вход (AC), открытый вход (DC); ФНЧ - включение/выключение |
| Диапазон напряжения сигнала запуска | От минус 3 до плюс 1.8 В |
| Дисплей | |
| Тип | 4.3 дюймов, ЖК TFT |
| Число точек | 480x240 (RGB) |
| Количество цветов | 24 бит |
| Контрастность | 500:1 (типовое) |
| Яркость | 300 нит (типовое) |
| Питание | |
| Напряжение |
100~240 ВСКЗ, 45~66 Гц, КАТ II; 100~127 ВСКЗ, 45~440 Гц, КАТ II |
| Потребляемая мощность | меньше 30 Вт |
| Предохранитель | 1.25 А, 250 В |
| Условия внешней среды | |
| Диапазон температуры |
Эксплуатации: от плюс 10 до плюс 40 °C; хранения: от минус 20 до плюс 60 °C |
| Диапазон относительной влажности |
Не больше 90 % до плюс 35 °C; не больше 60 %, от плюс 35 до плюс 40 °C |
| Пределы высоты |
эксплуатации: 3'000 м; транспортировки: 15'000 м |
| Общие характеристики | |
| Интервал между калибровками | один год (рекомендуемый) |
| IP защита | IP2X |
| Габариты | 261 х 105 х 344 мм (ширина х высота х длина) |
