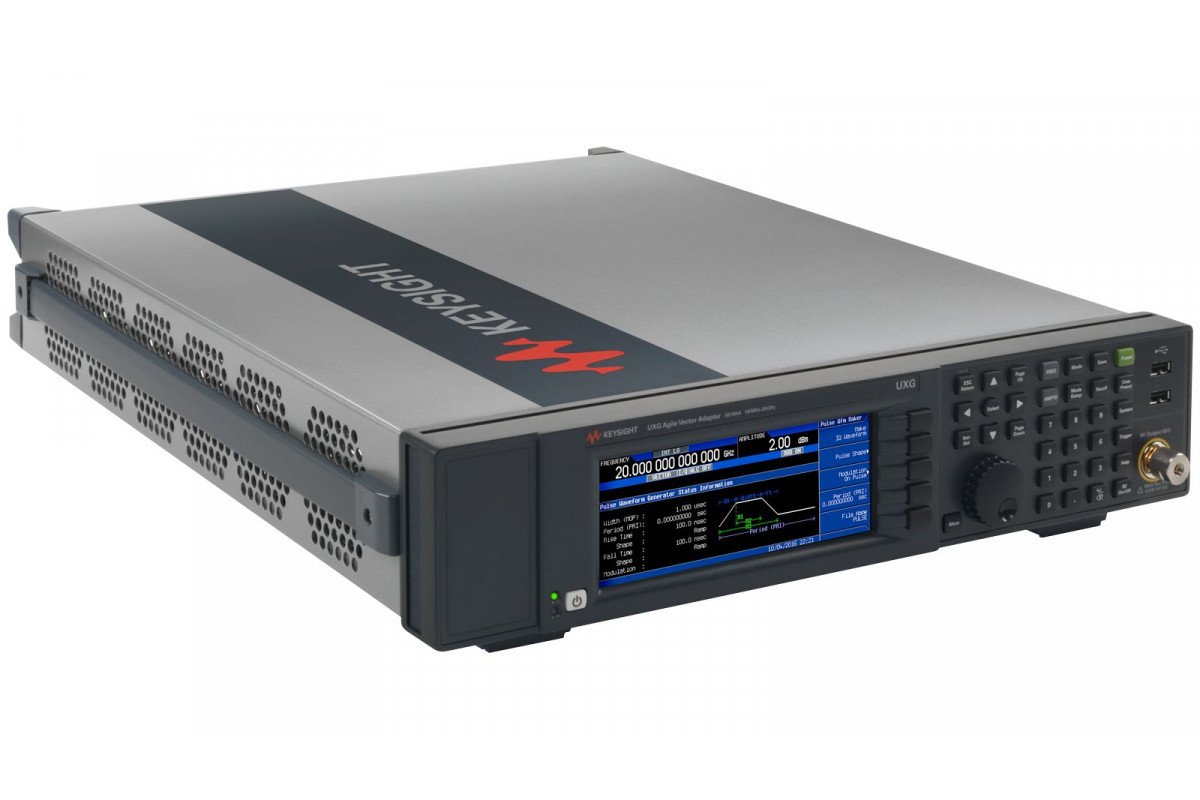

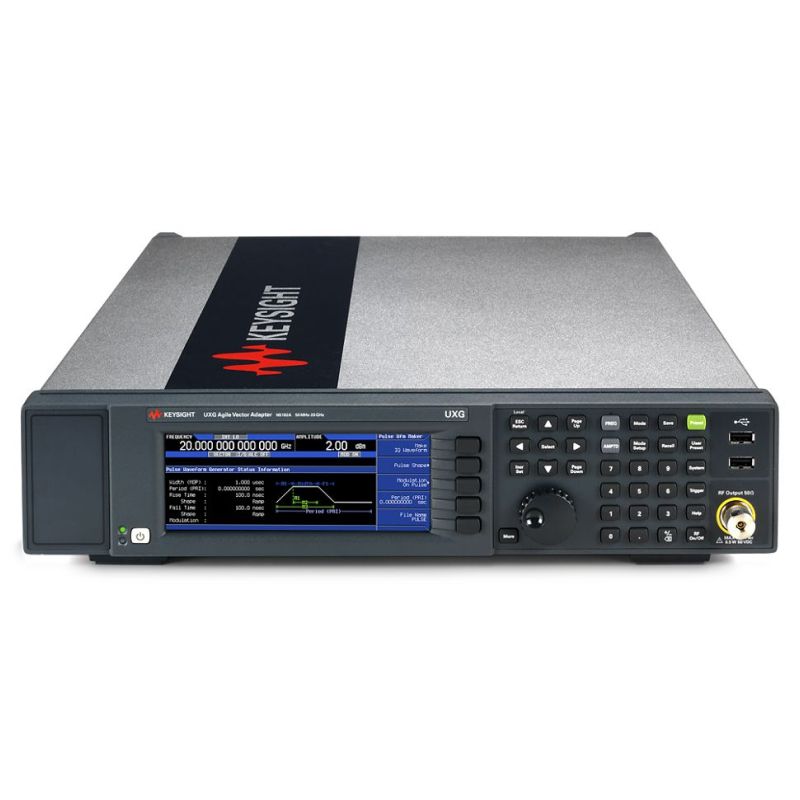

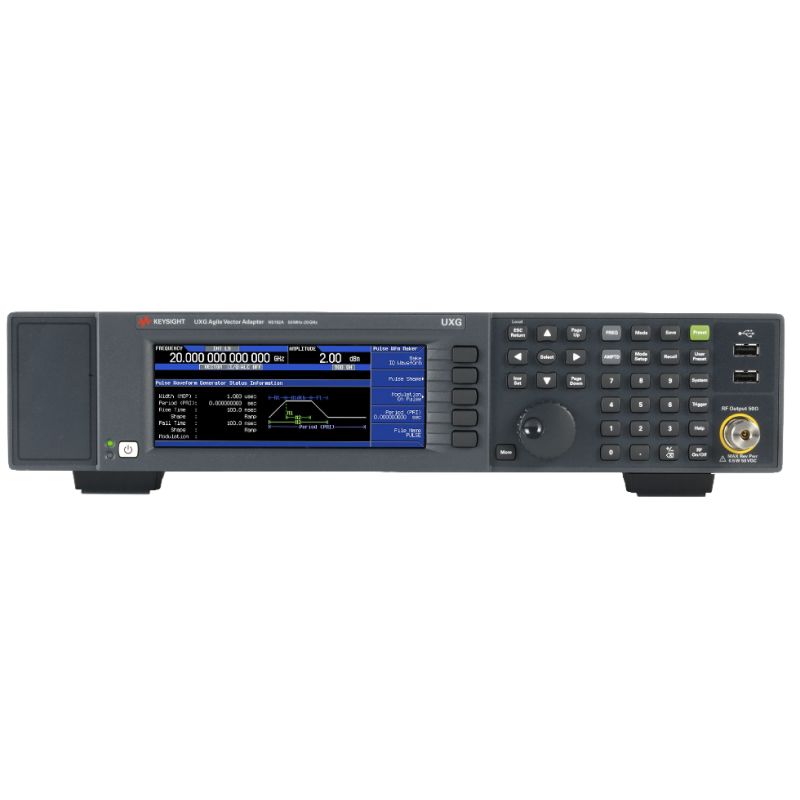

Векторный адаптер Keysight N5192A-52E UXG (от 50 МГц до 20 ГГц)

Ключевым инструментом для современных исследований и разработок в области высокочастотной электроники является векторный адаптер Keysight N5192A-52E UXG. Этот прибор выделяется уникальным сочетанием широкого рабочего диапазона и превосходных динамических характеристик, что делает его незаменимым в задачах генерации сложных сигналов, тестирования систем связи, калибровки измерительного оборудования и моделирования реальных сценариев радиотрактов.

Адаптер работает в полосе частот от 50 МГц до 20 ГГц, что позволяет охватить значительную часть используемых сегодня частот — от УКВ-диапазонов до Ka-диапазона включительно. Выходная мощность на частоте 1 ГГц составляет +3 дБм, что обеспечивает уверенный уровень сигнала для большинства приложений. Одной из ключевых особенностей является скорость переключения частоты — менее 101 нс, что особенно важно в системах с быстрой сменой частотного плана, например, в радарах или системах с частотным hopping’ом.

Высокая спектральная чистота сигнала подтверждается низким уровнем гармоник (менее –60 dBc) и выдающимися показателями фазового шума: –150 дБк/Гц при отстройке 20 кГц от несущей. Это делает устройство пригодным для работы с высокочувствительными приемными трактами и цифровыми модуляциями с плотным спектром.

Не менее впечатляет скорость изменения параметров сигнала: время перестройки частоты, амплитуды и фазы составляет до 170 нс. Это открывает возможности для динамического тестирования систем, где важна быстрая адаптация к изменяющимся условиям. Разрешение по частоте в режиме гармонического сигнала — 0,001 Гц — гарантирует точнейшую установку необходимой частоты.

Встроенный аттенюатор с диапазоном от 0 до 65 дБ и шагом 5 дБ позволяет гибко управлять мощностью выходного сигнала, а разрешающая способность ЦАП в 16 бит обеспечивает высокую точность формирования аналогового сигнала. Уровень нежелательных составляющих в векторном режиме не превышает –67 дБн, что особенно важно при генерации сложных форм сигналов.

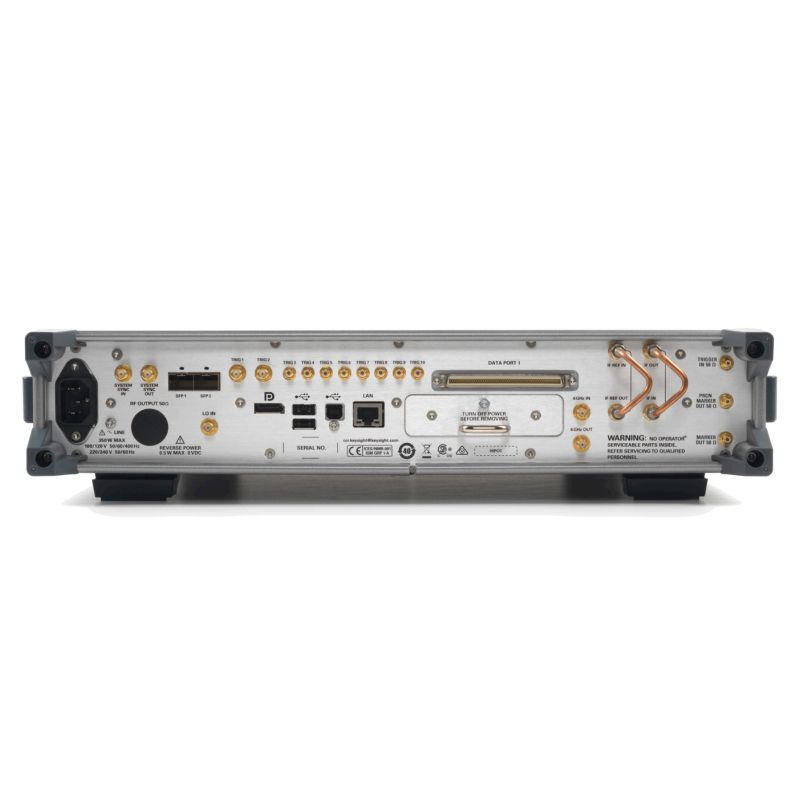

Объём встроенной энергонезависимой памяти — 512 ГБ — позволяет хранить большое количество предустановленных сигнальных последовательностей и сценариев, что значительно ускоряет проведение серийных измерений. Стандартный ВЧ-разъём — 3,5 мм, с переходником для удобства подключения.

Всё это делает Keysight N5192A-52E UXG не просто генератором, а многофункциональной платформой для самых требовательных задач в области СВЧ-измерений, научных исследований и промышленного тестирования.
