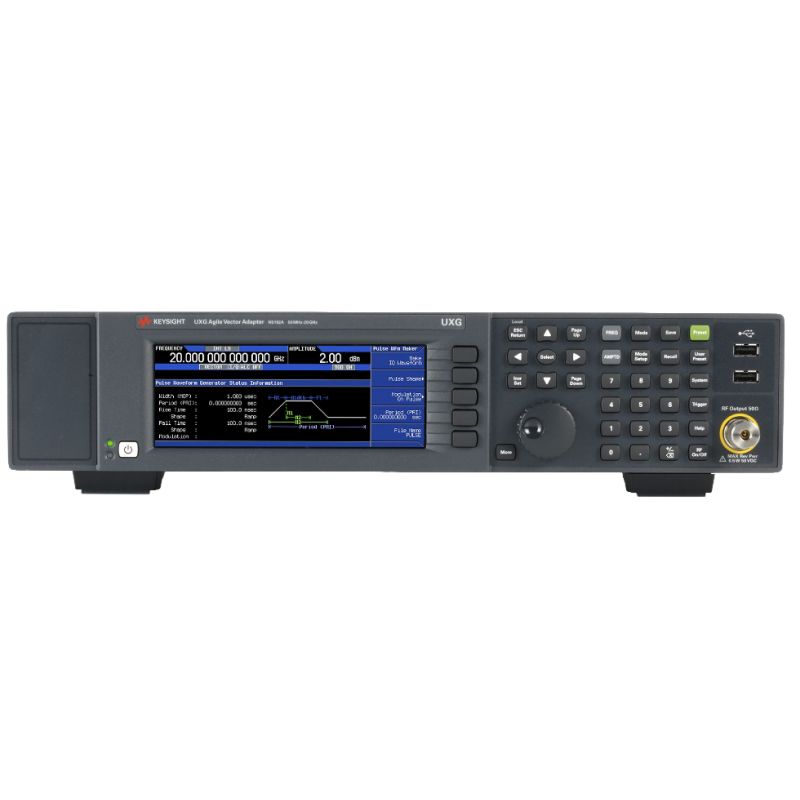

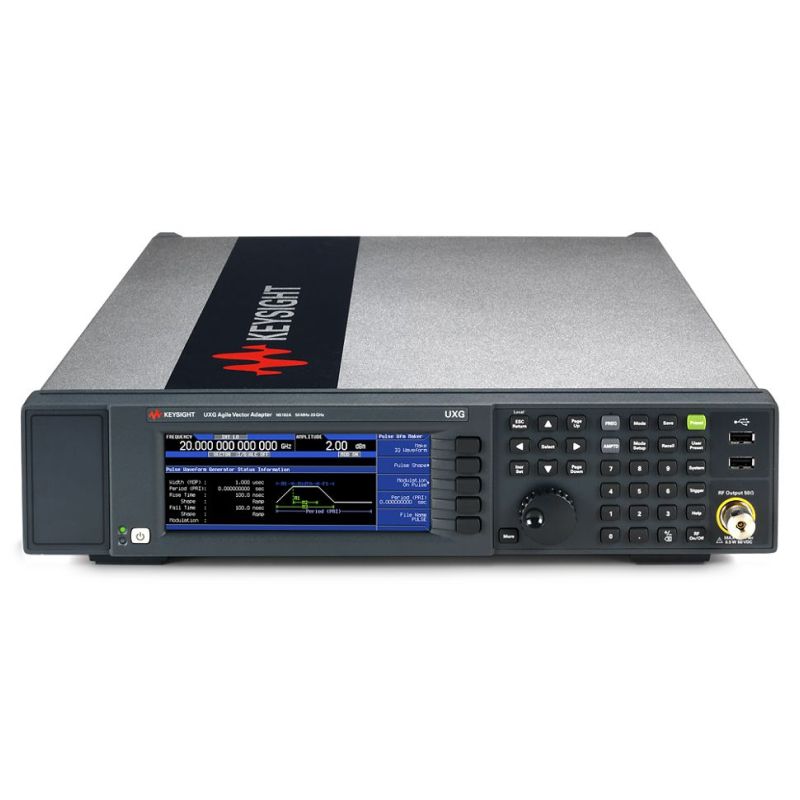

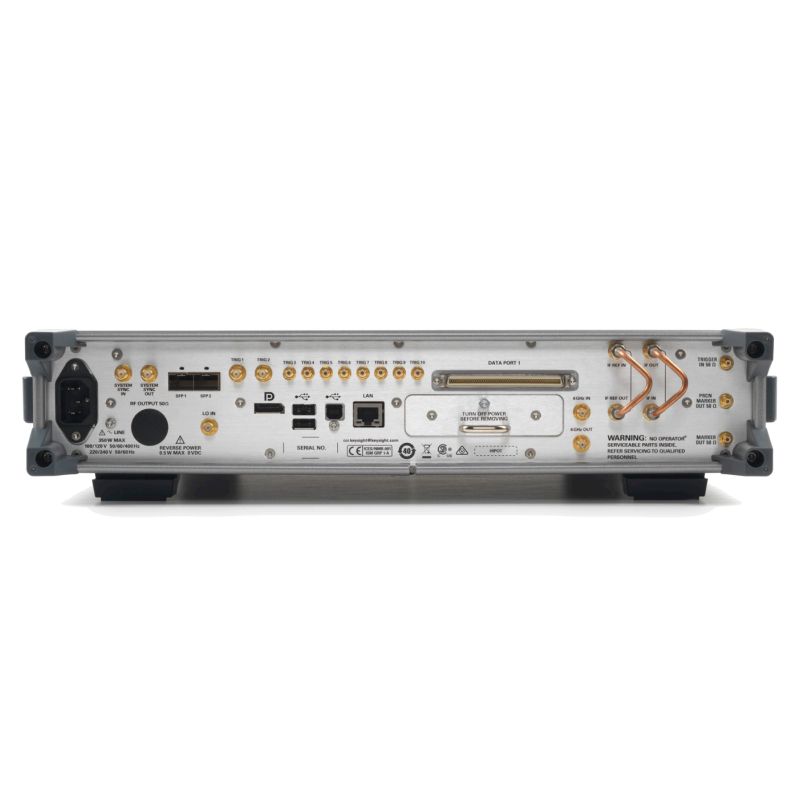

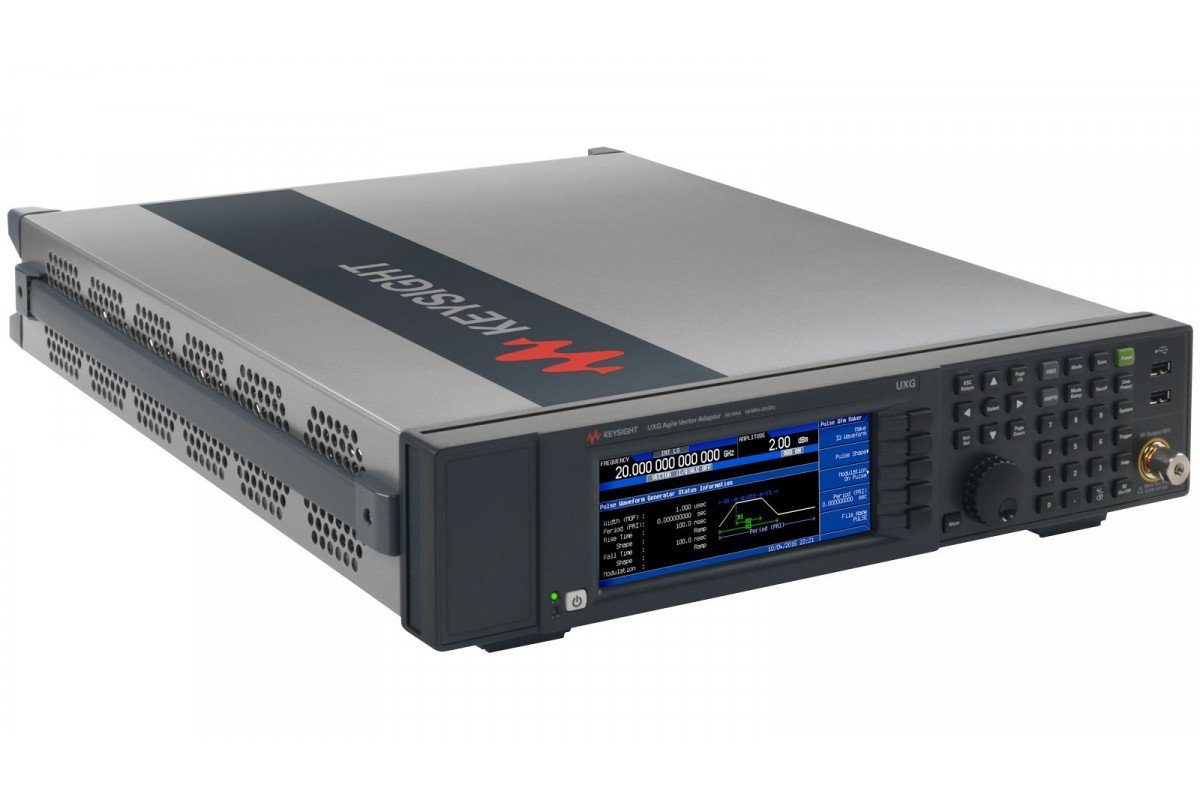

Векторный адаптер Keysight N5192A-540 UXG (от 50 МГц до 40 ГГц)

Векторный адаптер Keysight N5192A-540 UXG представляет собой передовое решение в области генерации высокочастотных сигналов, предназначенное для сложных задач в области тестирования, разработки и моделирования радиоэлектронных систем. Устройство обеспечивает широкий диапазон рабочих частот — от 50 МГц до 40 ГГц, что делает его универсальным инструментом для применения в высокоскоростных беспроводных технологиях, радарных системах, спутниковой связи и исследованиях в миллиметровом диапазоне. Высокая выходная мощность на уровне +3 дБм при частоте 1 ГГц гарантирует стабильную и надёжную передачу сигнала, а возможность точной настройки аттенюатора в диапазоне от 0 до 65 дБ с шагом 5 дБ позволяет гибко управлять уровнем сигнала в зависимости от требований конкретного испытания. Особое внимание уделено скорости переключения: типичное время перестройки частоты составляет не более 101 наносекунды, а полное время изменения частоты, амплитуды и фазы — до 170 нс, что обеспечивает исключительную динамику и точность при моделировании сложных сигналов в реальном времени.

Высокая спектральная чистота сигнала подтверждается низким уровнем гармоник — менее -60 дБс при 1 ГГц — и чрезвычайно низким фазовым шумом, достигающим -150 дБн/Гц при смещении 20 кГц. Эти параметры делают адаптер идеальным для приложений, чувствительных к шумам, включая тестирование чувствительности приёмников и оценку характеристик компонентов в условиях минимальных искажений. Разрешение по частоте в режиме непрерывного гармонического сигнала составляет всего 0,001 Гц, что обеспечивает беспрецедентную точность настройки и воспроизведения сигналов. Устройство оснащено 16-битной разрешающей способностью, что позволяет достичь высокой точности управления амплитудой и фазой, критически важной для векторной модуляции и сложных форм сигналов.

Особенностью модели является наличие режима внешнего гетеродина и векторного режима с частотой дискретизации до 250 Мвыб/с, в котором уровень негармонических составляющих не превышает -67 дБн при частоте 1 ГГц и отстройке более 10 кГц. Это делает адаптер пригодным для генерации сложных модулированных сигналов с минимальными искажениями. Встроенная память объёмом 512 Гбайт на базе энергонезависимого съёмного SSD-накопителя позволяет хранить обширные библиотеки сигналов, быстро загружать и воспроизводить их без необходимости постоянного подключения к внешнему ПК. В стандартную комплектацию входит выходной ВЧ-соединитель типа 2,4 мм (вилка), а также переходник 2,4 мм (розетка) — 2,4 мм (розетка), обеспечивающий удобство подключения к различному измерительному оборудованию. Входной импеданс устройства составляет 50 Ом, что соответствует стандартам большинства ВЧ-систем. Keysight N5192A-540 UXG сочетает в себе высокую производительность, точность и гибкость, обеспечивая надёжную основу для самых требовательных лабораторных и промышленных задач.
