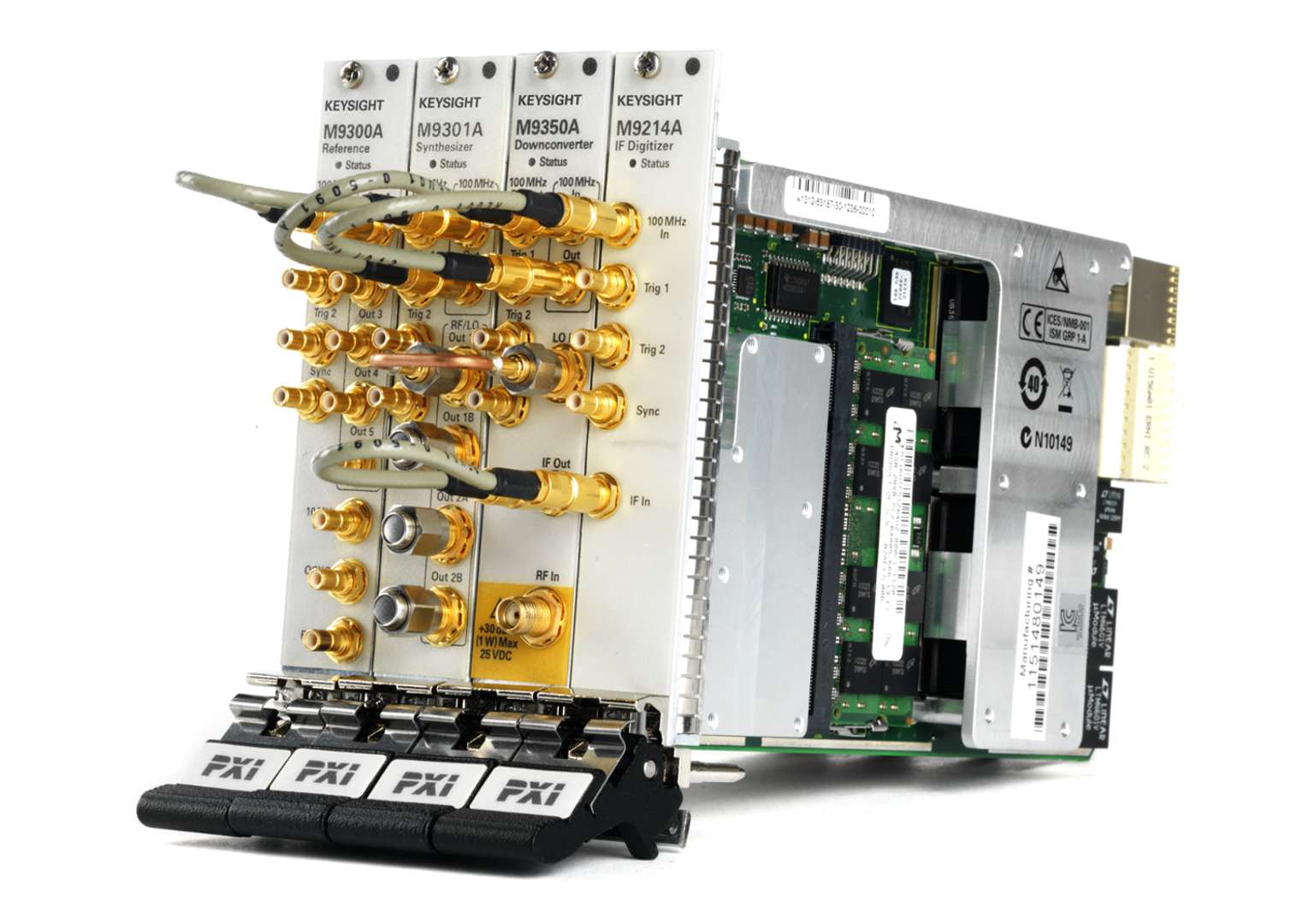

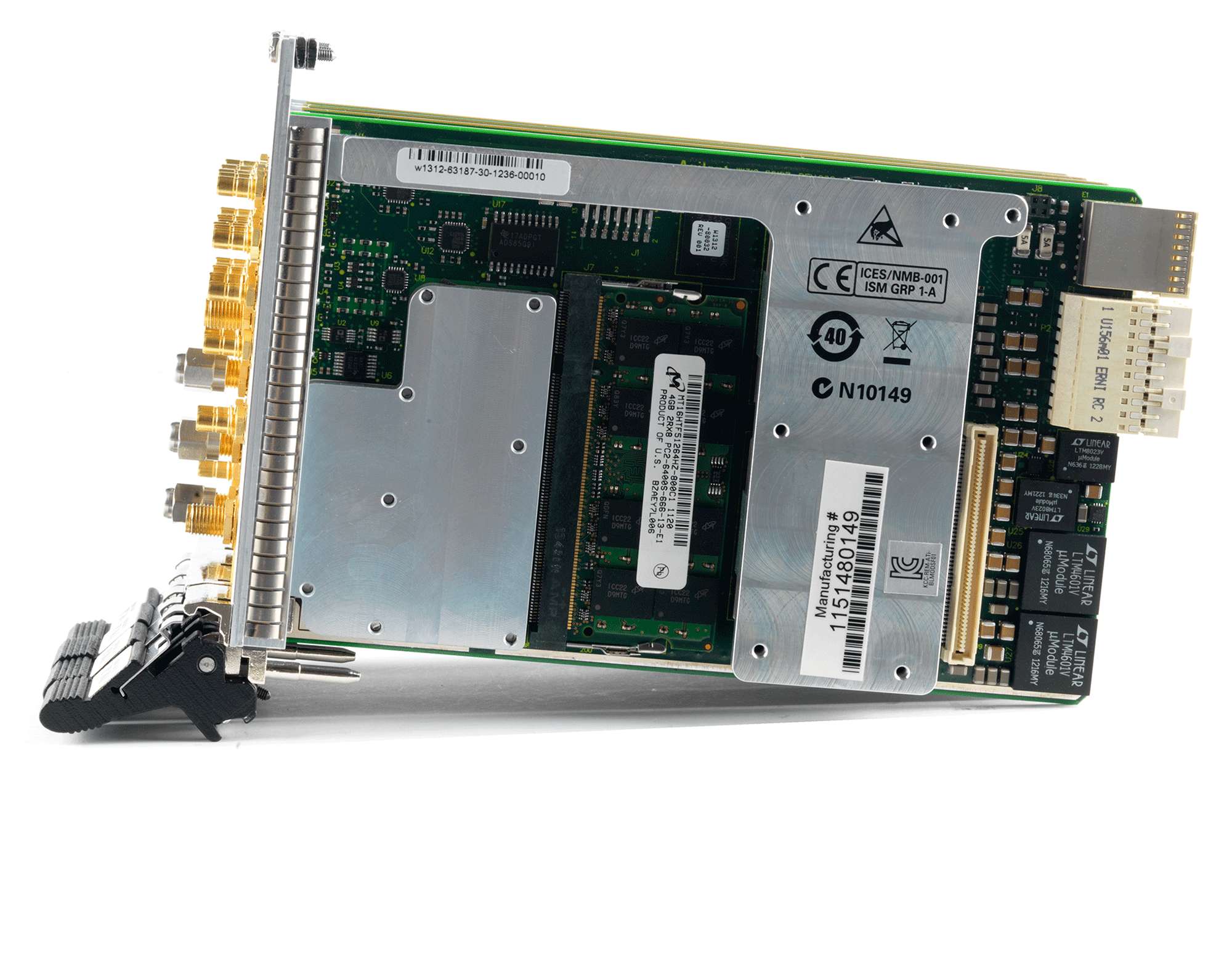

Векторный анализатор сигналов Keysight M9391A-F03 PXIe (от 1 МГц до 3 ГГц)

Векторный анализатор сигналов Keysight M9391A-F03 PXIe представляет собой высокопроизводительное измерительное решение, ориентированное на современные задачи анализа радиочастотных сигналов в диапазоне от 1 МГц до 3,0 ГГц. Он предназначен для применения в лабораториях разработчиков, производственных тестовых системах и центрах исследований, где требуется высокая точность, повторяемость и скорость измерений. Архитектура, основанная на формате PXIe, обеспечивает удобную интеграцию устройства в масштабируемые многоканальные комплексы и позволяет существенно экономить пространство благодаря компактному модульному исполнению.

Одним из ключевых достоинств прибора является высокая скорость переключения частоты, достигающая 15 микросекунд, что дает возможность выполнять быстрые последовательные измерения без заметных задержек. Это особенно важно при тестировании многодиапазонных систем связи, где требуется быстрая перестройка в разные частотные области. Высокое качество генерации и обработки сигнала подтверждается низким уровнем фазового шума, который составляет менее –119 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц, что гарантирует точность спектрального анализа даже для сложных модулированных сигналов.

Стабильность результатов измерений является еще одной сильной стороной прибора. Нестабильность не превышает 0,05 дБ, а типовая погрешность измерения уровня составляет не более ±0,45 дБ. Такая точность особенно важна при тестировании современных стандартов беспроводной связи, где малейшие отклонения могут влиять на корректность оценки параметров сигнала. Широкие возможности по полосе анализа позволяют работать с сигналами различной сложности: 40 МГц с неравномерностью амплитудно-частотной характеристики ±0,08 дБ, 100 МГц при ±0,09 дБ и 160 МГц при ±0,10 дБ. Это делает прибор оптимальным инструментом для измерений в сетях нового поколения и высокоскоростных беспроводных интерфейсах.

При работе с модуляциями высокой плотности, например WLAN 802.11ac на частоте 5,8 ГГц с полосой анализа 160 МГц, прибор способен фиксировать минимальный уровень ошибки векторной модуляции на уровне –47,5 дБ. В сценариях измерения динамического диапазона ACLR для сигналов W-CDMA достигаются результаты –68,1 дБ для соседнего канала и –70,7 дБ для более удаленных каналов, что соответствует строгим требованиям к качеству сигнала в современных системах мобильной связи.

Особое внимание стоит уделить синхронизации между каналами. Ошибка временного согласования не превышает ±5 наносекунд, что критически важно для систем с многоканальным приемом и анализа сигналов MIMO. Формат PXIe, требующий четыре слота, обеспечивает совместимость с шасси PXIe Hybrid и PXIe, что упрощает интеграцию в уже существующие измерительные комплексы.

Таким образом, Keysight M9391A-F03 PXIe сочетает в себе высокую скорость работы, исключительную точность и гибкость, делая его надежным инструментом для тестирования беспроводных технологий, разработки новых стандартов связи и анализа сложных сигналов в условиях современных лабораторий и производственных систем.
