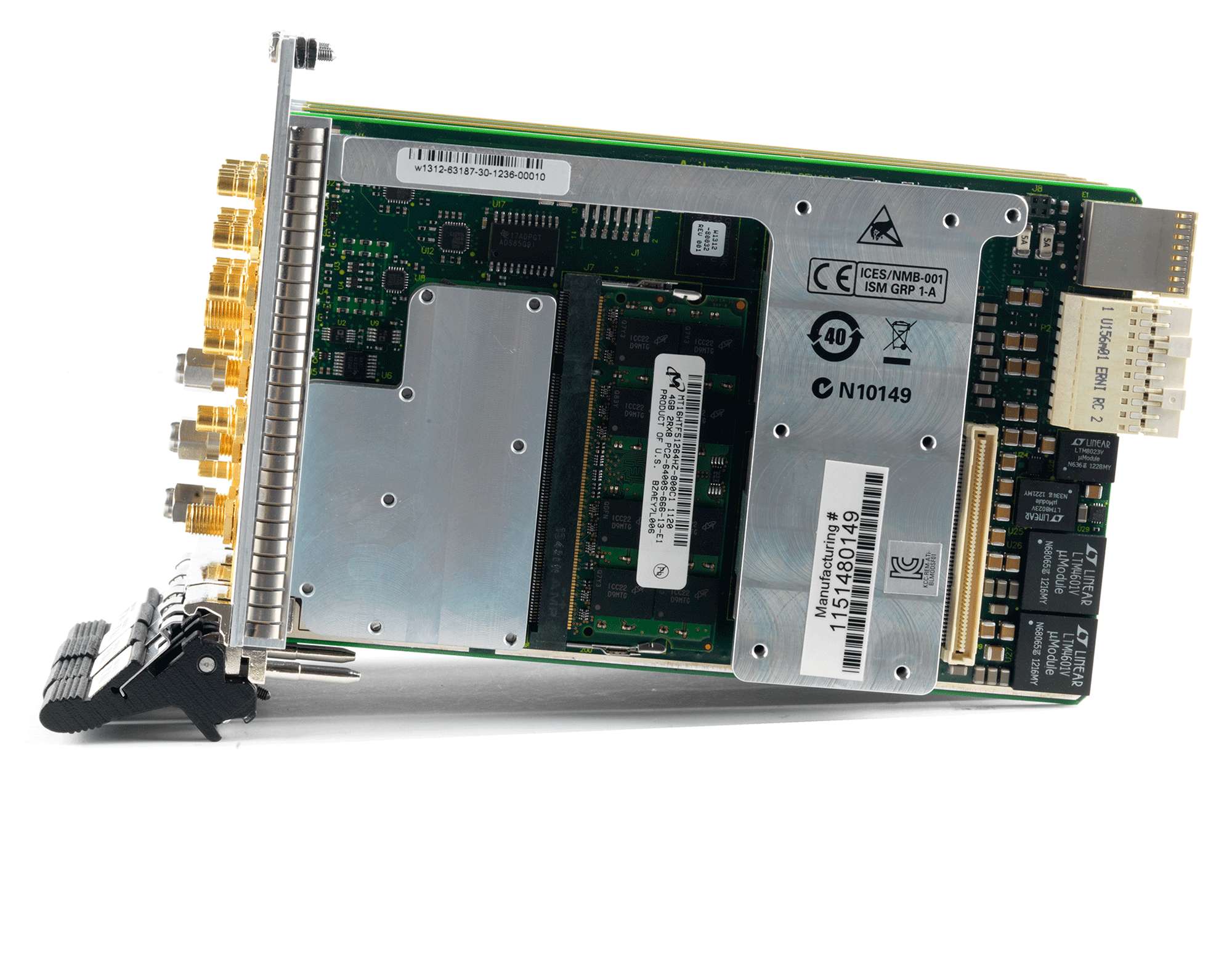

Векторный анализатор сигналов Keysight M9391A-F06 PXIe (от 1 МГц до 6 ГГц)

Векторный анализатор сигналов Keysight M9391A-F06 PXIe представляет собой высокопроизводительное измерительное решение, разработанное для точного анализа сложных радиочастотных сигналов в современных телекоммуникационных, исследовательских и промышленных приложениях. Устройство охватывает частотный диапазон от 1 МГц до 6,0 ГГц, что делает его универсальным инструментом для тестирования широкого спектра беспроводных технологий, включая Wi-Fi, 5G, LTE и другие стандарты связи. Высокая скорость переключения частоты — до 15 мкс — обеспечивает быстрое сканирование и анализ сигналов в динамически изменяющихся средах, что особенно важно при тестировании систем с частотным скачкообразным режимом или при проведении многопараметрических измерений в реальном времени.

Одним из ключевых преимуществ анализатора является его низкий фазовый шум, составляющий менее –119 дБн/Гц при частоте 1 ГГц и отстройке на 10 кГц. Это позволяет с высокой точностью оценивать чистоту спектра и стабильность генерируемых сигналов, что критично для разработки и отладки передатчиков с высокими требованиями к спектральной эффективности. Нестабильность результатов измерений не превышает 0,05 дБ (номинальное значение), а типовая погрешность измерения уровня сигнала находится на уровне ±0,45 дБ, что гарантирует повторяемость и достоверность измерений даже в условиях длительной эксплуатации.

Анализатор поддерживает широкую полосу анализа: 40 МГц с неравномерностью амплитудно-частотной характеристики ±0,08 дБ, 100 МГц — ±0,09 дБ и до 160 МГц — ±0,10 дБ (все значения — номинальные). Такая пропускная способность позволяет эффективно работать с широкополосными сигналами, включая модуляции 802.11ac Wi-Fi и 5G NR, обеспечивая высокую точность восстановления формы сигнала и оценки параметров модуляции. При анализе сигнала WLAN 802.11ac на частоте 5,8 ГГц с полосой анализа 160 МГц минимальный уровень измерения ошибки векторной модуляции (EVM) достигает –47,5 дБ, что свидетельствует о высокой чувствительности и малом вкладе собственных шумов устройства в результаты измерений.

Для оценки внеполосного излучения анализатор демонстрирует отличные показатели динамического диапазона при измерении ACLR (Adjacent Channel Leakage Ratio) для сигналов W-CDMA: типовое значение –68,1 дБ для соседнего канала и –70,7 дБ для других каналов. Это позволяет точно контролировать уровень утечки сигнала в смежные полосы, что важно для соответствия международным стандартам электромагнитной совместимости. Многоканальные конфигурации поддерживаются с высокой синхронизацией: ошибка между каналами не превышает ±5 нс, что обеспечивает надежную работу в системах MIMO и фазированных антенных решетках.

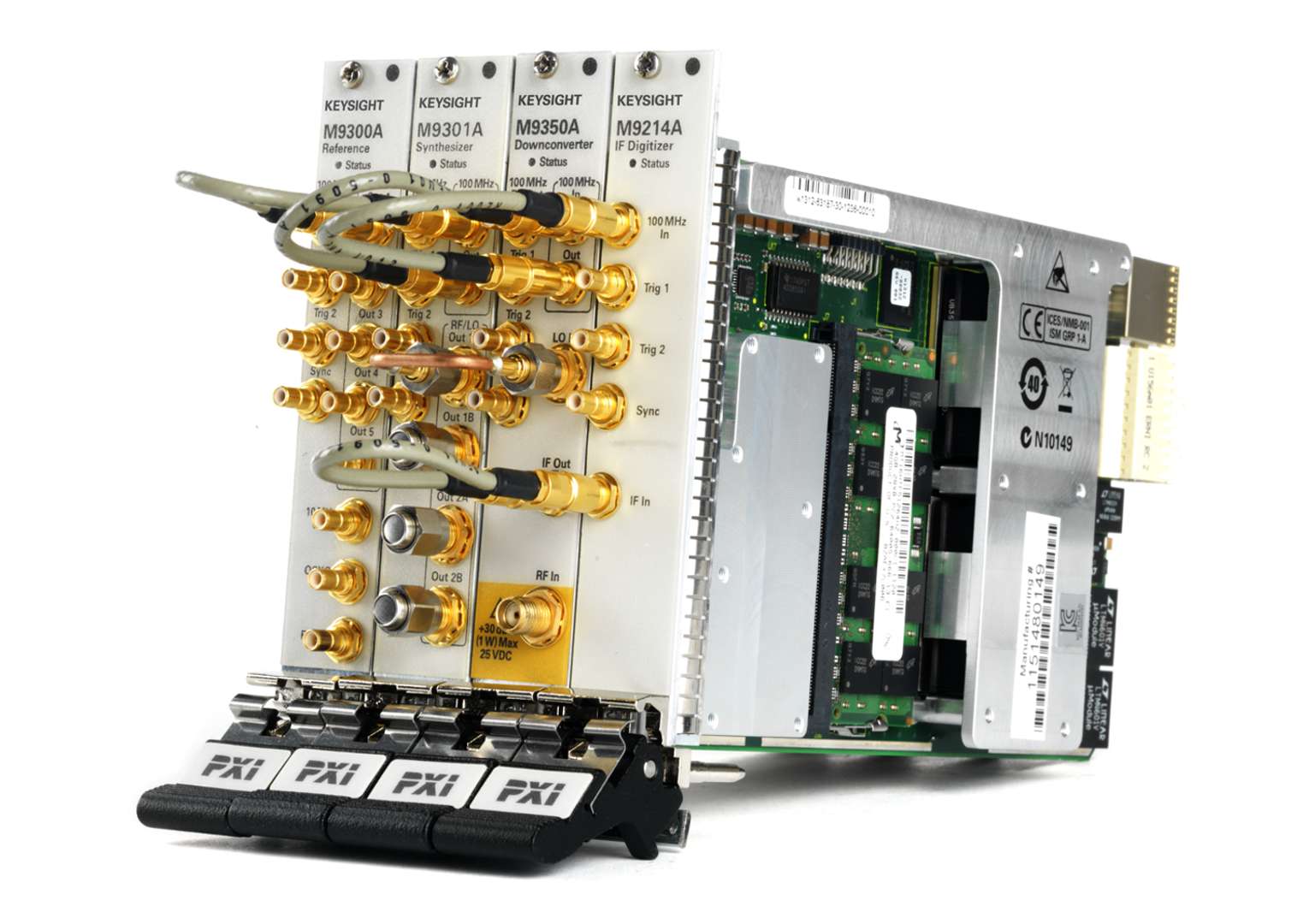

Прибор выполнен в форм-факторе PXIe, занимает 4 слота и совместим с гибридными шасси PXIe Hybrid и стандартными PXIe, что обеспечивает гибкость интеграции в автоматизированные испытательные стенды. Благодаря высокой плотности интеграции, малым габаритам и совместимости с экосистемой PXI, M9391A-F06 идеально подходит для применения в производственных линиях, научных лабораториях и центрах разработки радиоэлектронной аппаратуры, где важны скорость, точность и масштабируемость измерительных решений.
