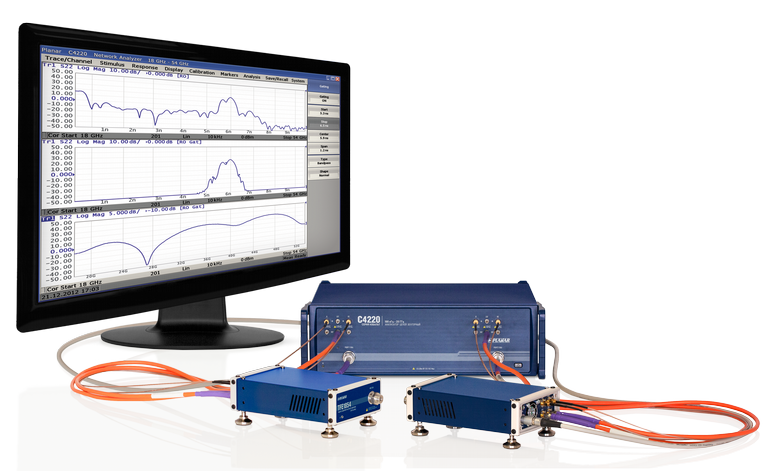

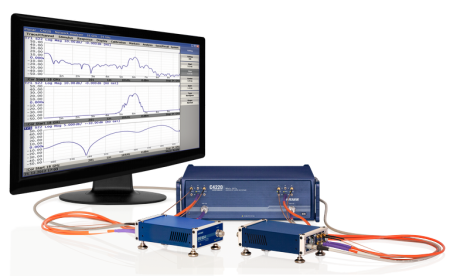

Измерительная система КобальтFx использует расширители по частоте для измерения S-параметров в диапазоне миллиметровых волн. В составе системы КобальтFx могут быть использованы четыре различных вида расширителей с диапазоном рабочих частот вплоть до 110 ГГц.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Измерительная система включает:
- анализатор цепей векторный серии Кобальт с конфигурируемой передней панелью для подключения модулей расширения частотного диапазона;
- модуль (модули) расширения частотного диапазона;
- кабели для подключения модуля к анализатору;
- измерительные кабели и переходы для подключения исследуемых устройств;
- средства калибровки.
По выбору заказчика система может быть построена с использованием одной из четырех моделей векторных анализаторов цепей с перемычками, расположенными на передней конфигурируемой панели, для прямого подключения модулей расширения по частоте.
Расположение перемычек на передней панели прибора для подключения модулей расширения частотного диапазона
Для построения измерительной системы КобальтFx могут быть использованы четыре модели модулей расширения частотного диапазона, отличающихся типом измерительного тракта и диапазоном рабочих частот:
В комплект поставки измерительной системы входят все кабели, необходимые для подключения модулей расширения частотного диапазона к векторному анализатору цепей.
|
Внесен в ГосРеестр
|
Нет |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
54 |
|
Динамический диапазон
|
133 дБ |
|
Опорный генератор
|
±2×10-6 |
|
Максимальная выходная мощность
|
-20 ... 3 дБм |
|
Интерфейс
|
USB |
|
Питание
|
100-253 В |
|
Гарантия, (мес)
|
12 |
| Диапазон рабочих частот, ГГц | от 18 до 54 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±2x10–6 |
| Диапазон установки уровня выходной мощности, дБм: от 18 ГГц до 50 ГГц свыше 50 ГГц до 54 ГГц |
от -20 до +3 от -20 до -6 |
| Диапазон измерений модуля коэффициента отражения | от 0 до 1 |
| Диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ: от 18 ГГц до 36 ГГц свыше 36 ГГц до 50 ГГц свыше 50 ГГц до 54 ГГц |
от -110 до +10 от -100 до +10 от -100 до +5 |
| Количество измерительных портов | 1 |
| Параметры измерительных портов: тип соединителей волновое сопротивление, Ом |
NMD 1,85 мм, вилка 50 |
| Управление: тип соединителя интерфейс |
LEMO B-series SPI |
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемая мощность, Вт, не более | 25 |
| Время установления рабочего режима, ч, не более | 1 |
| Габаритные размеры (длина x ширина x высота), мм, не более | 240 x 144 x 60 |
| Масса, кг, не более | 2,2 |
