Векторный генератор сигналов Keysight M9381A-F03 PXIe (от 1 МГц до 3 ГГц)

Векторный генератор сигналов Keysight M9381A-F03 PXIe представляет собой высокопроизводительное измерительное оборудование, предназначенное для генерации точных и стабильных радиочастотных и микроволновых сигналов в широком диапазоне частот — от 1 МГц до 3 ГГц. Устройство внесено в Госреестр средств измерений под номером 61456-15, что подтверждает его соответствие метрологическим требованиям и допускает использование в контролируемых и сертифицированных испытательных процессах. Благодаря высокой точности и гибкости настройки, прибор находит применение в разработке, тестировании и производстве современных беспроводных систем связи, включая 5G, Wi-Fi, LTE и других технологий, требующих сложной модуляции и высокой стабильности сигнала.

Одной из ключевых характеристик прибора является широкий диапазон выходной мощности: от -130 дБм до +20 дБм на частоте 1 ГГц. Это позволяет использовать генератор как для моделирования слабых сигналов, имитирующих удалённые источники, так и для тестирования чувствительности приёмников и усилителей. Погрешность уровня выходного сигнала составляет всего ±0,15 дБ (тип.), что обеспечивает высокую повторяемость измерений и точность калибровки в лабораторных и производственных условиях. При установке опции 1EA максимальный уровень мощности достигает +19 дБм в диапазоне от 1 МГц до 5 ГГц и +18 дБм при частотах выше 5 ГГц, что расширяет возможности применения в высокочастотных тестовых сценариях.

Особое внимание уделено качеству сигнала: фазовый шум на частоте 1 ГГц с отстройкой 20 кГц составляет -122 дБн/Гц, что свидетельствует о высокой спектральной чистоте и минимальных искажениях, критичных при работе с чувствительными системами. Быстрое переключение частот — от 10 мкс до 2 мс — делает прибор пригодным для динамических тестов, включая частотное сканирование и моделирование сложных радиообстановок. Поддержка режимов свипирования по списку и пошаговому принципу позволяет гибко настраивать последовательности изменения частоты и амплитуды, адаптируя генератор под различные сценарии испытаний.

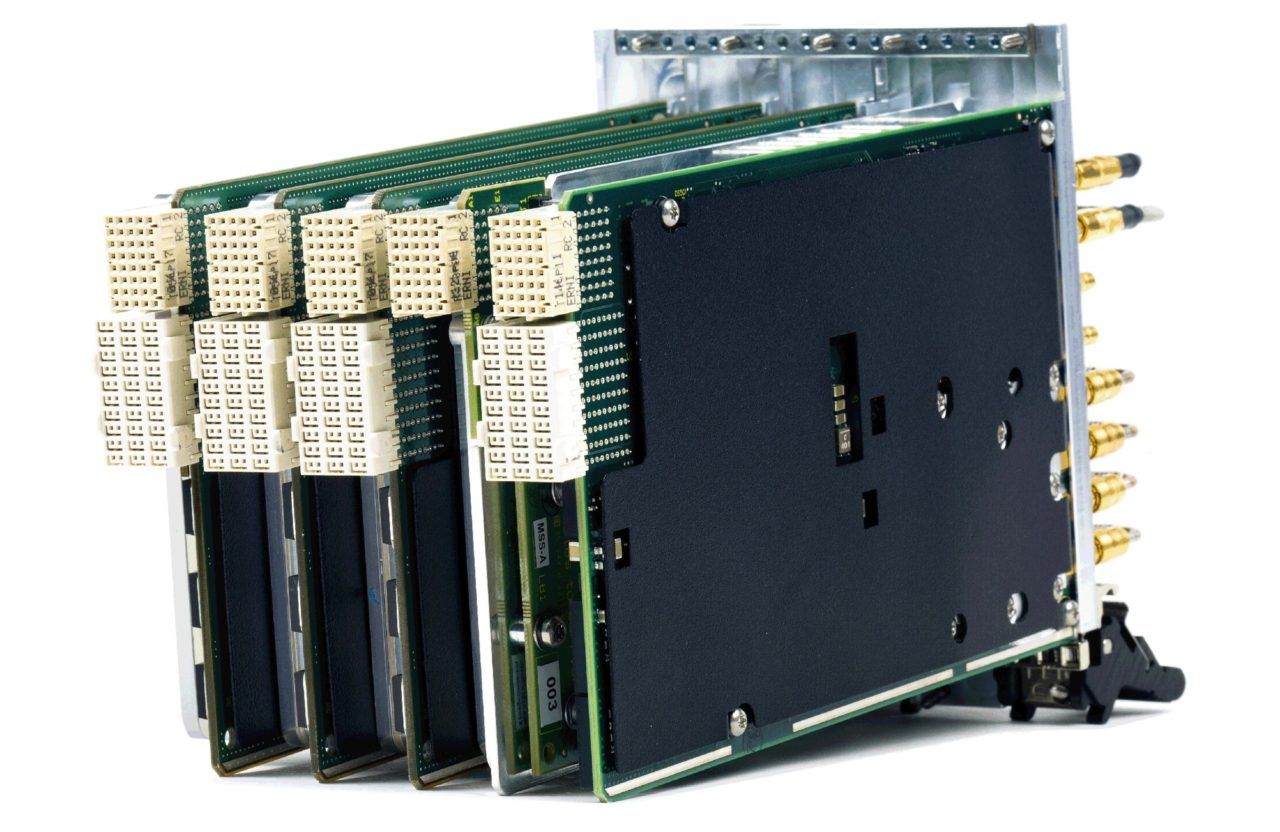

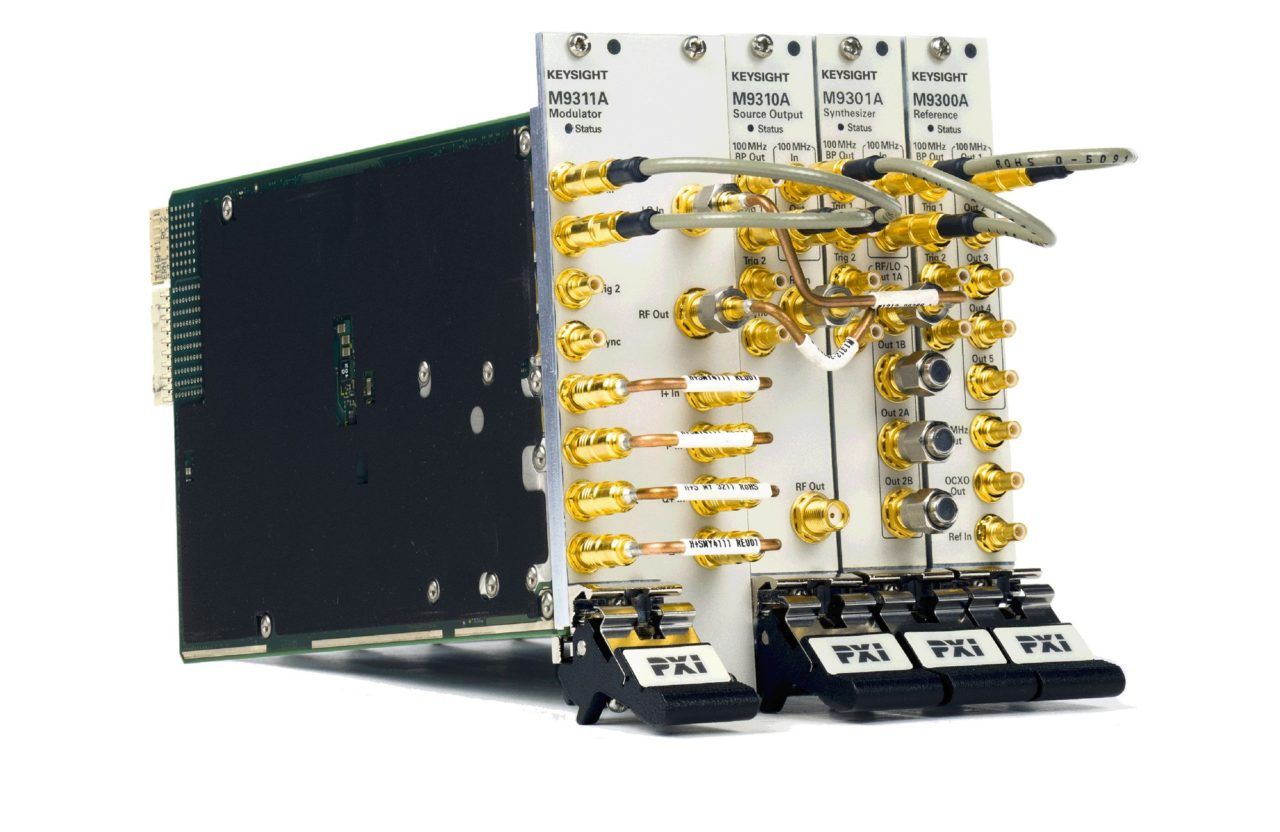

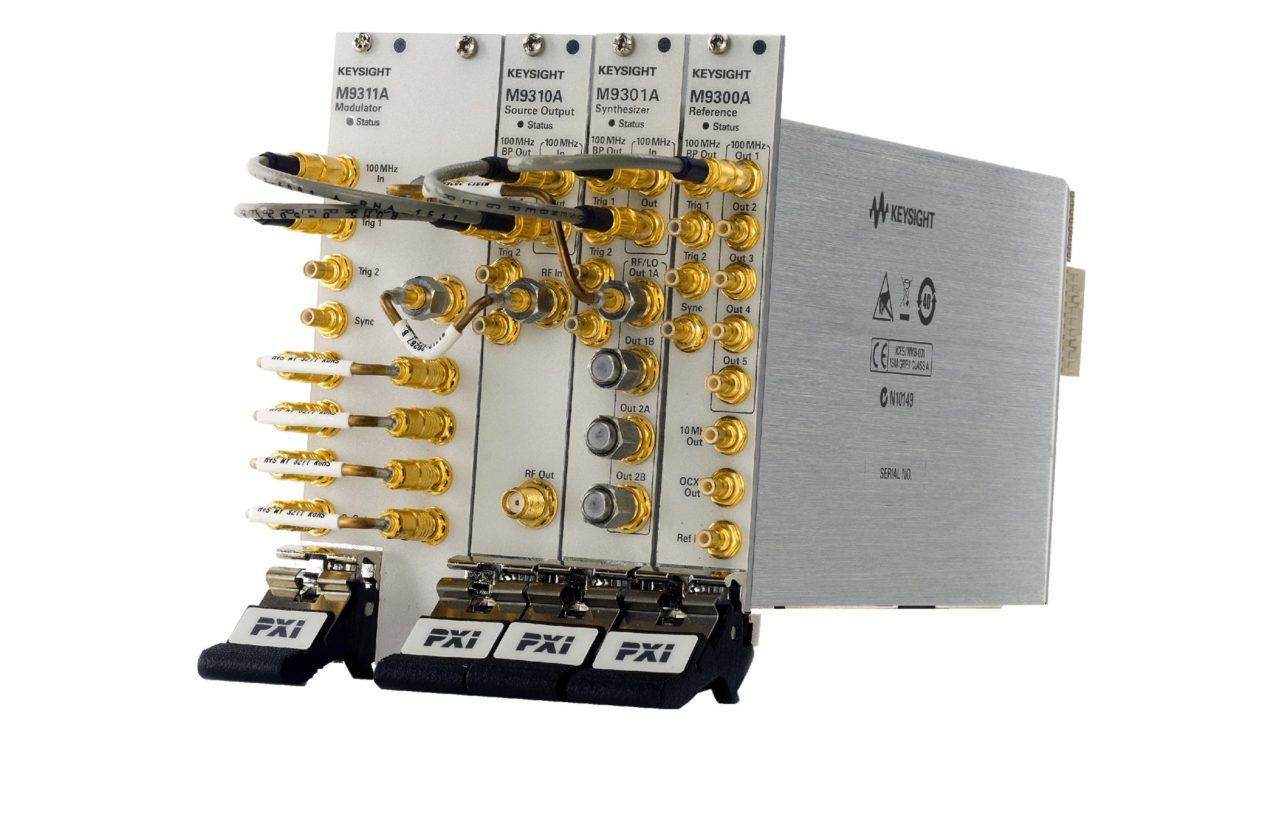

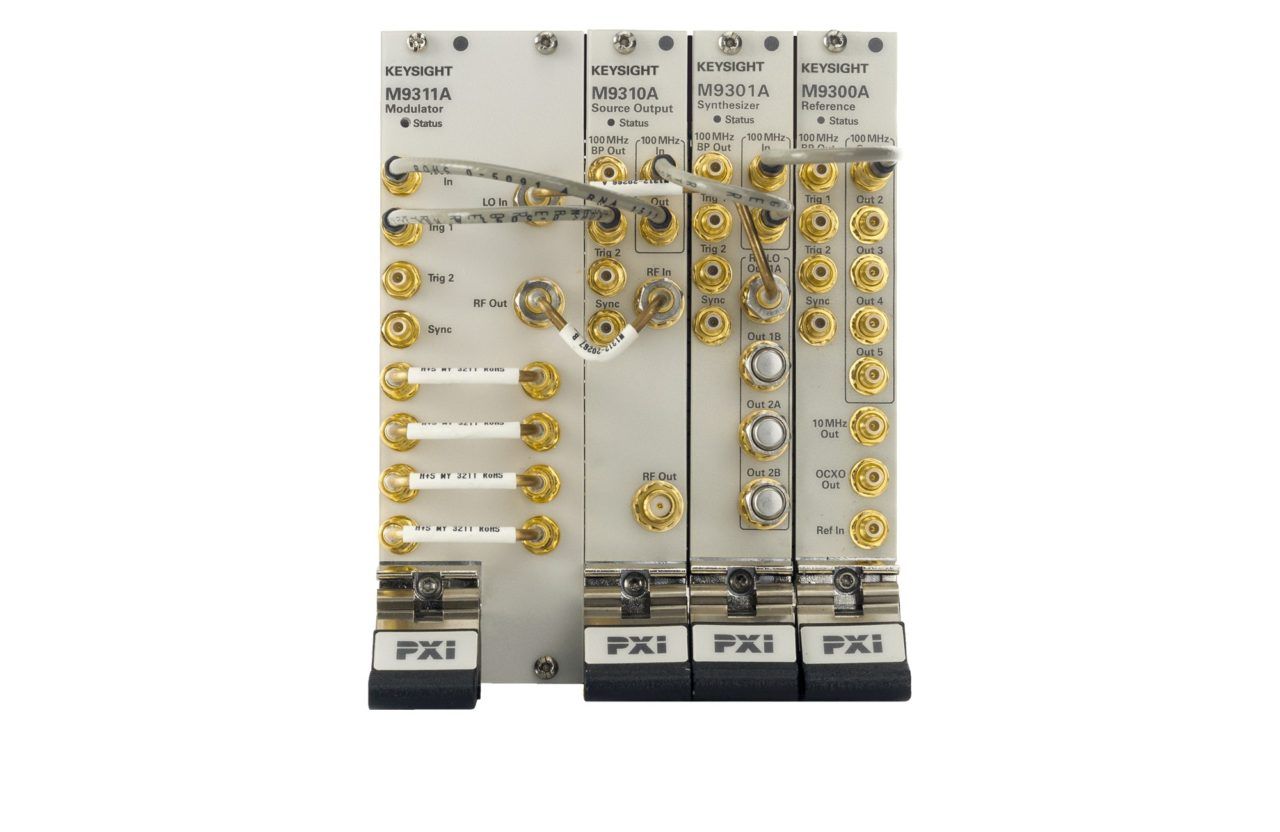

Конструктивно устройство выполнено в формате PXIe (5 слотов), что обеспечивает компактность, масштабируемость и интеграцию в автоматизированные испытательные стенды на базе модульных платформ. Импеданс выхода составляет стандартные 50 Ом, что обеспечивает совместимость с большинством измерительных приборов и коаксиальных кабелей. Для подключения и управления предусмотрены интерфейсы GPIB и LAN, что упрощает интеграцию в существующие системы автоматизации и удалённое управление прибором. Векторный генератор Keysight M9381A-F03 сочетает в себе высокую производительность, точность и надёжность, оставаясь при этом частью экосистемы PXI, ориентированной на модульность и высокую скорость обработки данных.
