* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

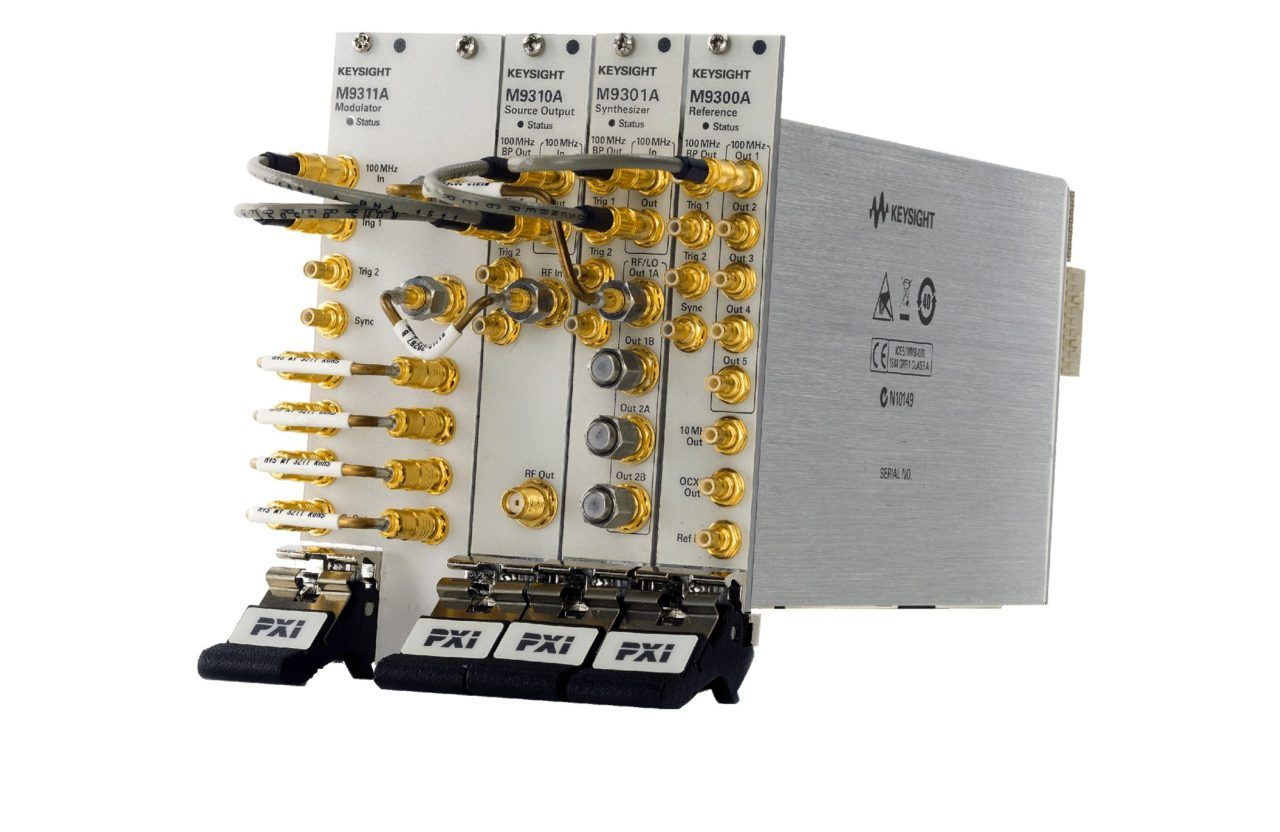

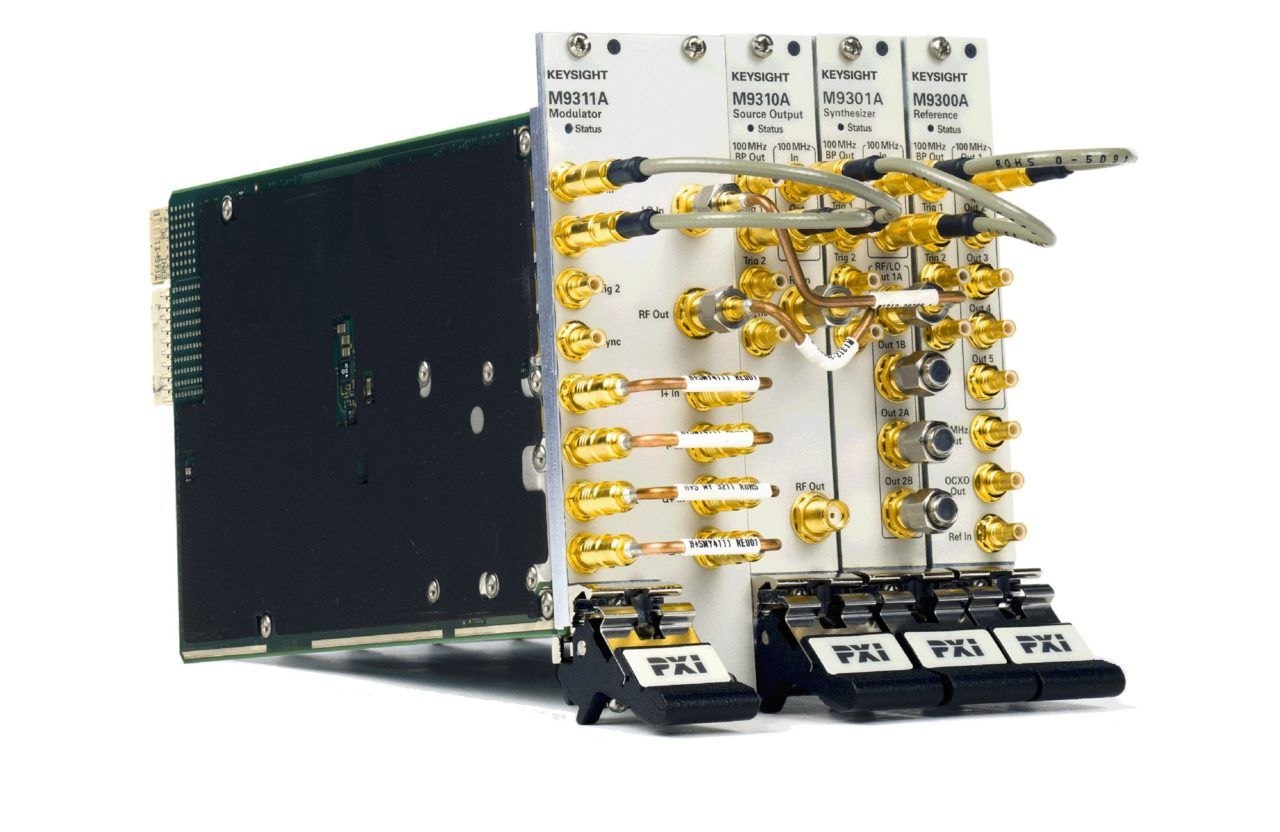

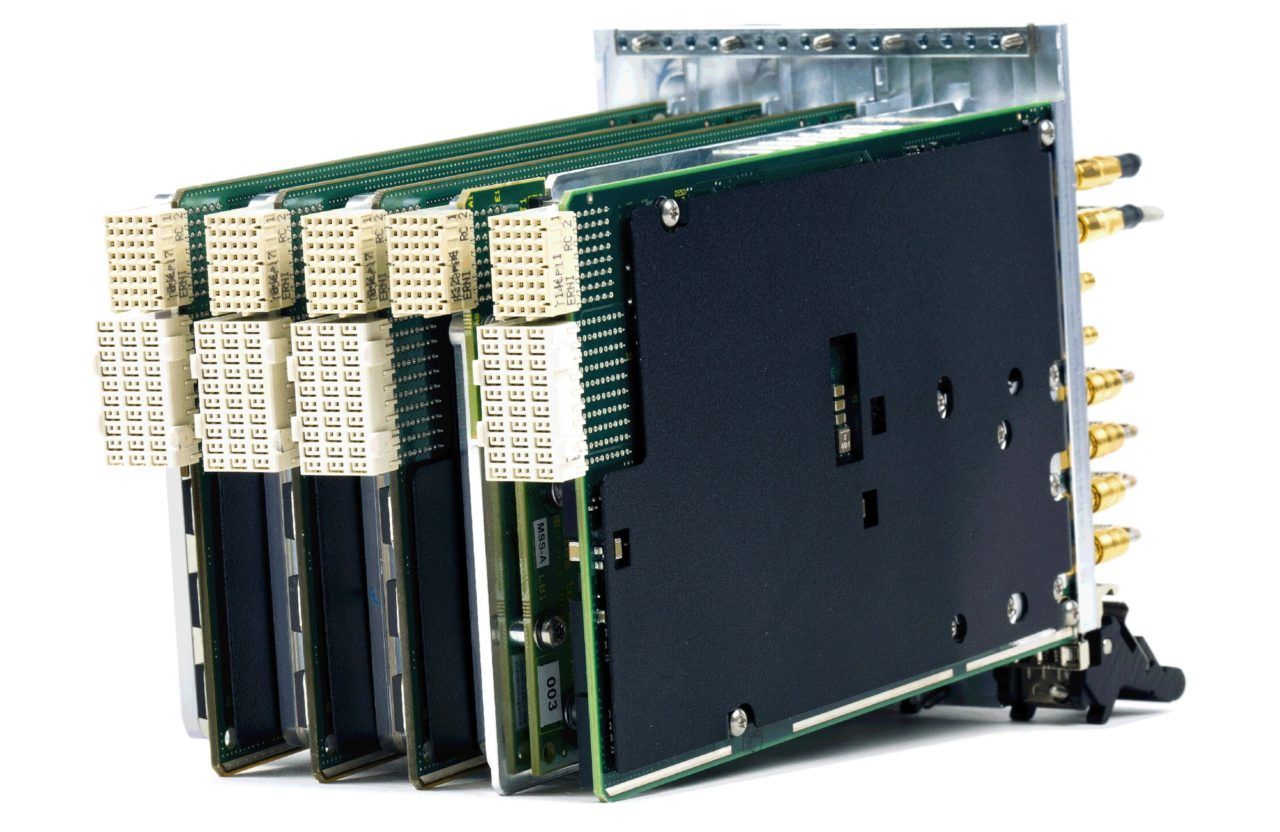

Векторный генератор сигналов Keysight M9381A-F06 PXIe представляет собой высокопроизводительное решение для построения сложных многоканальных измерительных систем в формате PXIe. Данный прибор, внесенный в Госреестр под номером 61456-15, является эталонным оборудованием, отвечающим строгим метрологическим требованиям.
Ключевой особенностью генератора является широкий частотный диапазон от 1 МГц до 6 ГГц, что позволяет генерировать сигналы для тестирования практически любых современных беспроводных систем связи, включая стандарты 5G и WiFi 6E. Высокая точность установки уровня выходного сигнала с погрешностью всего ±0,15 дБ обеспечивает воспроизводимость результатов измерений. Динамический диапазон мощности от -130 дБм до +20 дБм на частоте 1 ГГц позволяет имитировать как слабые сигналы на входе приемника, так и мощные выходные сигналы передатчиков.
Отличные спектральные характеристики прибора подтверждаются низким фазовым шумом, составляющим -122 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц, что критически важно для тестирования систем с высокой плотностью модуляции. Высокая скорость переключения частоты, которая составляет от 10 мкс, делает генератор незаменимым для задач калибровки и тестирования радиолокационных систем и средств электронной борьбы. Гибкие режимы свипирования, включая работу по списку и пошаговое сканирование, предоставляют инженерам мощный инструмент для автоматизации измерений.
Формат PXIe и занимаемый объем в 5 слотов позволяют легко интегрировать генератор в сложные многомодульные системы синхронизации, а наличие интерфейсов GPIB и LAN обеспечивает удобное управление в составе автоматизированных измерительных комплексов. Со стандартным выходным импедансом 50 Ом прибор готов к работе в коаксиальных трактах без дополнительных переходов. С опцией 1EA генератор способен развивать мощность до +19 дБм в диапазоне от 1 МГц до 5 ГГц, что делает его самодостаточным источником для большинства прикладных задач, исключая необходимость использования внешних усилителей.
Дополнительно могут быть встроены опции повышения технических характеристик:
- M9381A-B04/B10/B16 Полоса модуляции ВЧ-сигнала: 40 МГц/100 МГц/160 МГц
- M9381A-M01/M05/M10 Глубина памяти: 32 Мвыб/512 Мвыб/1024 Мвыб
- M9381A-UNZ Быстрое переключение
- M9381A-1EA Высокий уровень выходной мощности
- M9381A-UNT Аналоговая модуляция
- M9381A-012 Фазокогерентная конфигурация
- M9381A-300 Добавляет генератор опорной частоты M9300A; может поддерживать несколько генераторов M9381A (требуется для обеспечения гарантированных характеристик)
| Частота | 1 МГц до 6 ГГц |
| Уровень производительности | ◆◆◆◆◇◇ |
| Выходная мощность на частоте 1 ГГц | -130 дБм до +20 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -122 дБн/Гц |
| Переключение частоты | от 10 мкс до 2 мс |
| Режим свипирования |
Список Пошаговое |
| Программное обеспечение: задачи общего назначения |
Амплитудная, частотная, фазовая модуляция I/Q сигналы Многотоновые сигналы Импульсные сигналы MATLAB |
| ПО: сотовая/беспроводная связь |
1xEV-DO 802.11 WLAN 802.16 WiMAX Bluetooth EDGE Evolution GPRS/EGPRS GSM/EDGE HSPA, HSPA+ LTE TD-SCDMA W-CDMA cdma2000 cdmaOne |
| Программное обеспечение: аудио и видео вещание |
DAB, DAB+, DMB-аудио ATSC, ATSC-M/H CMMB DOCSIS DS DTMB DVB-C/S/S2 DVB-T/H/T2 FM Stereo, RDS/RBDS ISDB-T/TSB/TB/Tmm J.83 Annex A/B/C T-DMB |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 1,25 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | 10 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | 10 рад |
| Наличие измерительных приложений | Да |
| Модульные | Да |
| Векторные | Да |
