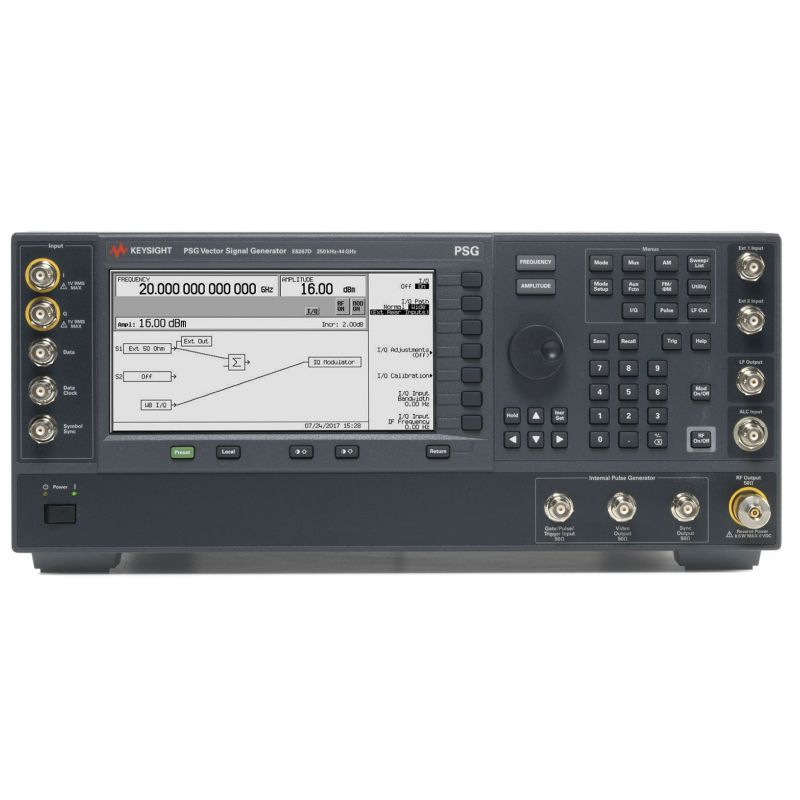

Векторный генератор СВЧ сигналов Keysight E8267D-520 PSG (от 250 кГц до 20 ГГц)

Векторный генератор СВЧ сигналов Keysight E8267D-520 PSG представляет собой современное средство генерации тестовых сигналов, предназначенное для решения широкого спектра задач в области радиотехники, связи и радиолокации. Он внесен в Государственный реестр средств измерений под номером 74333-19, что подтверждает его соответствие установленным требованиям и возможность применения в официальных измерениях и исследованиях. Прибор обеспечивает работу в частотном диапазоне от 100 кГц до 20 ГГц, а с использованием внешних смесителей диапазон расширяется вплоть до 1,1 ТГц. Такой широкий охват делает генератор универсальным инструментом как для базовых лабораторных исследований, так и для испытаний высокочастотных систем, в том числе новейших спутниковых и радиолокационных комплексов.

По уровню выходной мощности на частоте 1 ГГц прибор обеспечивает диапазон от –130 до +21 дБм, что позволяет использовать его как для формирования слабых тестовых сигналов, так и для имитации реальных условий работы приемных трактов. Важным показателем качества является фазовый шум: при отстройке 20 кГц от несущей частоты на 1 ГГц он составляет –143 дБн/Гц, что обеспечивает чистоту сигнала и высокую точность моделирования помехозащищенности. Переключение частоты выполняется менее чем за 16 миллисекунд, что позволяет применять прибор в динамических режимах и при тестировании систем с быстрым изменением параметров.

Уровень гармонических составляющих на частоте 1 ГГц находится в пределах от –28 до –55 дБн, а негармонические компоненты не превышают –50…–80 дБн, что свидетельствует о высоком качестве формирования сигнала и минимальном уровне искажений. Встроенные возможности IQ модуляции позволяют работать с полосой от 80 МГц до 4 ГГц при использовании внешних источников, что особенно важно для проверки современных широкополосных систем связи.

Генератор поддерживает различные режимы свипирования: линейное, пошаговое и списковое, что удобно при проведении измерений в автоматизированных системах тестирования. Встроенные функции генератора модулирующих сигналов дают возможность воспроизводить как заранее подготовленные формы, так и работать в режиме реального времени. Объем памяти для хранения сигналов составляет 64 Мвыб, что достаточно для сложных и длительных сценариев тестирования.

Высокая точность установки частоты обеспечивается дискретностью 0,001 Гц при допустимой относительной погрешности ±7,5·10⁻⁸. Это гарантирует стабильность генерации и возможность использования прибора для калибровки и исследований, где требуется предельная точность. Выходное сопротивление составляет 50 Ом, что соответствует стандартам СВЧ техники и обеспечивает согласованность с измерительными трак­тами.

Программное обеспечение генератора позволяет моделировать сигналы глобальных навигационных спутниковых систем, включая GPS и GNSS, а также применять прибор в задачах, связанных с радиолокацией, обнаружением и слежением. Таким образом, Keysight E8267D-520 PSG сочетает в себе функциональность лабораторного генератора, средства моделирования сигналов связи и навигации, а также инструмента для испытаний перспективных систем СВЧ-диапазона.
