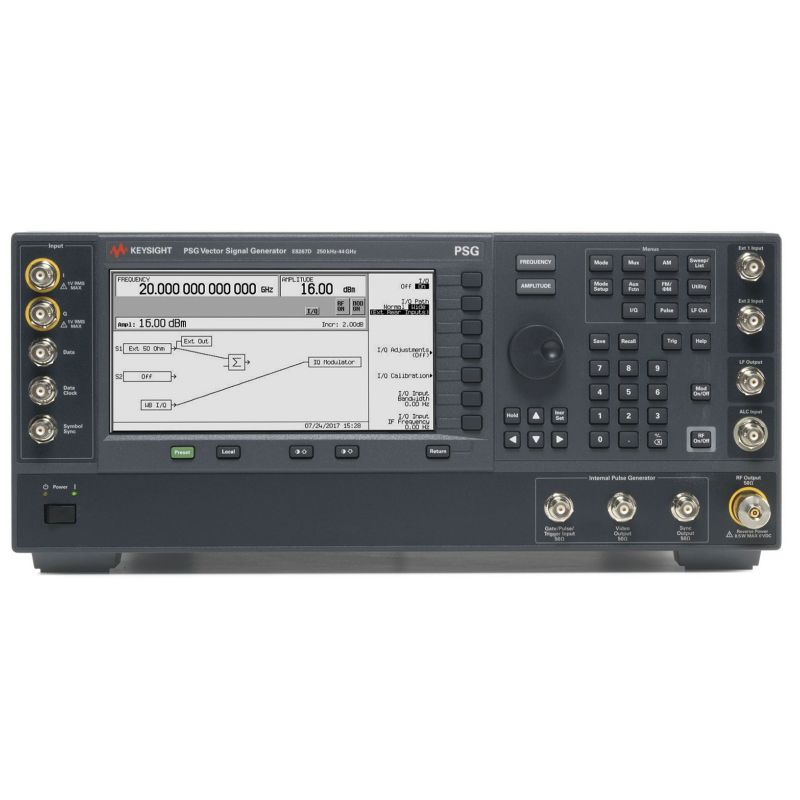

Векторный генератор СВЧ сигналов Keysight E8267D-544 PSG (от 250 кГц до 44 ГГц)

Векторный генератор СВЧ сигналов Keysight E8267D-544 PSG представляет собой современный измерительный прибор высокого класса, предназначенный для создания сложных сигналов в широком диапазоне частот. Его основные характеристики позволяют использовать устройство как в научных исследованиях, так и в прикладных задачах разработки и тестирования радиоэлектронных систем. Прибор внесён в Государственный реестр средств измерений под номером 74333-19, что подтверждает его официальное применение в сфере измерений и испытаний.

Диапазон рабочих частот генератора охватывает область от 100 кГц до 44 ГГц, а при применении внешних смесителей возможности расширяются вплоть до 1,1 ТГц. Такое решение обеспечивает универсальность при работе с различными приложениями, включая современные телекоммуникационные системы, спутниковые технологии и радиолокацию. Выходная мощность на частоте 1 ГГц может изменяться в пределах от -130 до +21 дБм, что позволяет точно подстраивать уровень сигнала под условия эксперимента или тестирования.

Одним из ключевых параметров является низкий уровень фазового шума. При частоте 1 ГГц и смещении 20 кГц он составляет -143 дБн/Гц, что делает генератор подходящим для задач, требующих высокой стабильности и точности. Переключение частоты занимает менее 16 мс, благодаря чему обеспечивается высокая скорость работы при проведении измерений в динамических режимах. Гармонические составляющие при частоте 1 ГГц находятся в пределах от -28 до -55 дБн, а негармонические – от -50 до -80 дБн, что говорит о высоком качестве формируемого сигнала.

Широкие возможности IQ модуляции позволяют работать с полосой от 80 МГц до 4 ГГц при использовании внутреннего или внешнего источника. Генератор поддерживает режимы воспроизведения сигналов как из памяти, так и в реальном времени. Для хранения предусмотрено 64 Мвыб памяти, что даёт возможность загружать и воспроизводить сложные формы сигналов.

Прибор обладает высокой точностью установки частоты с допустимой относительной погрешностью ±7,5·10⁻⁸ и минимальной дискретностью 0,001 Гц. Наличие 50-омного выхода делает его совместимым с широким спектром измерительных трактов. Для расширения функциональности предусмотрены различные режимы свипирования – линейное, пошаговое и по списку, что облегчает проведение спектральных измерений и анализа.

Программное обеспечение обеспечивает генерацию сигналов для систем позиционирования и навигации, включая GNSS и GPS, а также для радиолокационных комплексов. Такая гибкость позволяет использовать Keysight E8267D-544 PSG в задачах, связанных с разработкой и тестированием оборудования связи, навигационных приёмников и радиолокационных систем.

Таким образом, генератор сочетает в себе широкий частотный диапазон, высокую стабильность параметров, мощные функции модуляции и воспроизведения сигналов, а также поддержку различных сценариев испытаний. Всё это делает его одним из наиболее востребованных решений в области СВЧ-техники и современных систем радиосвязи.
