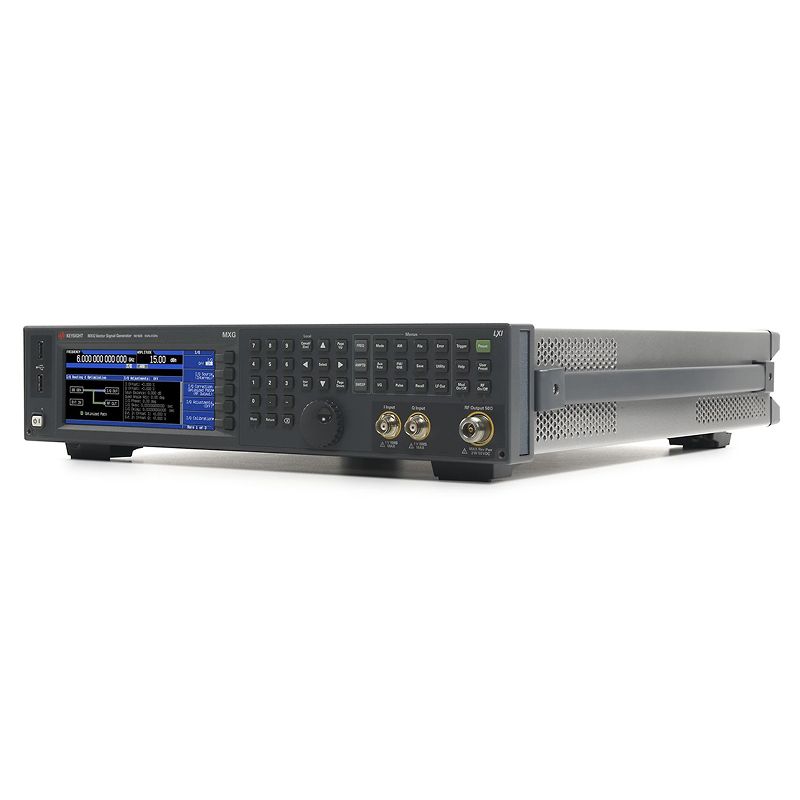

Векторный генератор ВЧ сигналов Keysight N5182B-FRQ MXG представляет собой высокотехнологичное решение для задач проектирования, тестирования и производства сложных радиоэлектронных систем. Его ключевой особенностью является сочетание функций аналогового и векторного генератора сигналов в компактном корпусе высотой всего 2U, что делает его идеальным для использования в автоматизированных измерительных комплексах.
Прибор охватывает широкий частотный диапазон от 9 кГц до 7,2 ГГц, что требует установки соответствующей опции и расширителя. Максимальный выходной уровень мощности достигает впечатляющих 24 дБм, что позволяет тестировать компоненты на рабочих уровнях без необходимости использования дополнительных усилителей. Динамический диапазон регулировки от -60 дБм обеспечивает точную настройку для чувствительных измерений.
Главным преимуществом N5182B-FRQ является его способность генерировать и модулировать сигналы с полосой пропускания до 160 МГц. Он поддерживает все основные виды аналоговой модуляции (АМ, ЧМ, ФМ, ИМ) и сложную векторную I/Q модуляцию, что критически важно для моделирования современных стандартов связи. Объем памяти в 1024 Мвыбров позволяет воспроизводить длинные и сложные последовательности сигналов произвольной формы.
Прибор специально адаптирован для работы с глобальными навигационными спутниковыми системами (GNSS), включая ГЛОНАСС, GPS и Galileo. Встроенное программное обеспечение предоставляет возможности для генерации тестовых сигналов навигации, включая сценарии обнаружения, позиционирования, слежения и моделирования различных условий приема. Благодаря интерфейсам GPIB, USB и LAN генератор легко интегрируется в любую автоматизированную систему контроля и измерений, становясь центральным элементом при тестировании приемников и компонентов беспроводной связи.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
71351-18 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7,2 |
|
Фазовый шум
|
-134 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-140 ... 18 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N5182B-UNT АМ, ЧМ, ФМ
- N5182B-UNV Расширенный динамический диапазон
- N5182B-UNW Модуляция короткими импульсами
- N5182B-UNX Низкие характеристики фазового шума
- N5182B-UNY Улучшенные низкие характеристики фазового шума
- N5182B-UNZ Быстрое переключение
- N5182B-303 Многофункциональный генератор
- N5182B-006 Защита конфиденциальных данных и съёмная карта памяти
- N5182B-009 Внутренний твёрдотельный накопитель
- N5182B-SD0 Отсутствует внутренняя энергонезависимая память/ твердотельный накопитель
- N5172B-1EA Большая выходная мощность
- N5182B-1EQ Низкий задаваемый уровень мощности (< –110 дБм)
- N5182B-1ER Адаптивный вход сигнала опорной частоты (от 1 до 50 МГц)
- N5182B-012 Вход и выход гетеродина для фазо-когерентных систем
- N5182B-099 Расширенная возможность модернизации с помощью лицензионного ключа
| Частотный диапазон |
9 кГц...7,2 ГГц (требуются опция
506 и расширитель диапазона частот N5182BX07) |
| Уровень производительности | 4 / 6 |
| Выходная мощность на частоте 1 ГГц | -144…+26 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -134 дБн/Гц |
| Переключение частоты | ≤ 800 мкс |
| Уровень гармоник на частоте 1 ГГц | < -35 дБн |
| Полоса IQ модуляции, внутренняя / внешняя | 160 МГц до 200 МГц |
| Негармонические составляющие на частоте 1 ГГц | -96 дБн |
| Режим свипирования |
- список; - пошаговое |
| Режим генератора модулирующих сигналов | воспроизведение сигналов и режим реального времени |
| ПО: задачи общего назначения |
- амплитудная, частотная, фазовая модуляция; - входы аналоговых IQ сигналов; - I/Q сигналы; - многотоновые сигналы, коэффициент мощности шума; - шум (аддитивный белый гауссов шум); - искажения профиля фазовых шумов; - импульсные сигналы; - генератор импульсных последовательностей; - квадратурно-амплитудная модуляция (КАМ); - ASK; - FSK, MSK; - MATLAB; - PSK |
| ПО: сотовая / беспроводная связь |
- 1×EV-DO; - 802.11 WLAN; - 802.16 WiMAX; - Bluetooth; - EDGE Evolution; - GPRS / EGPRS; - GSM / EDGE; - HSPA, HSPA+; - LTE; - NADC, PDC; - PHS, DECT; - TD-SCDMA; - TETRA, APCO; - W-CDMA; - cdma2000; - cdmaOne |
| ПО: аудио и видео вещание |
- DAB, DAB+, DMB-аудио; - ATSC, ATSC-M / H; - CMMB; - DOCSIS DS; - DTMB; - DVB-C / S / S2; - DVB-T / H / T2; - FM Stereo, RDS / RBDS; - ISDB-T / TSB / TB / Tmm; - J.83 Annex A / B / C; - T-DMB |
| ПО: обнаружение / позиционирование / слежение / навигация |
- ГЛОНАСС; - сигналы GNSS; - GPS; - Galileo |
| Объём памяти для воспроизведения сигналов | 1024 Мвыб |
| Частотная модуляция: максимальная девиация (несущая 1 ГГц) | 4 МГц |
| Частотная модуляция: полоса частот (девиация 100кГц) | 0…7 МГц |
| Фазовая модуляция: максимальная девиация (нормальная полоса) | 0,5…8 рад |
| Фазовая модуляция: максимальная девиация (широкая полоса) | 0,05…0,8 рад |
| Амплитудная модуляция: максимальная глубина | 100,00% |
| Амплитудная модуляция: полоса частот | 0…50 кГц |
| Наличие измерительных приложений | Да |
| Векторный | Да |
