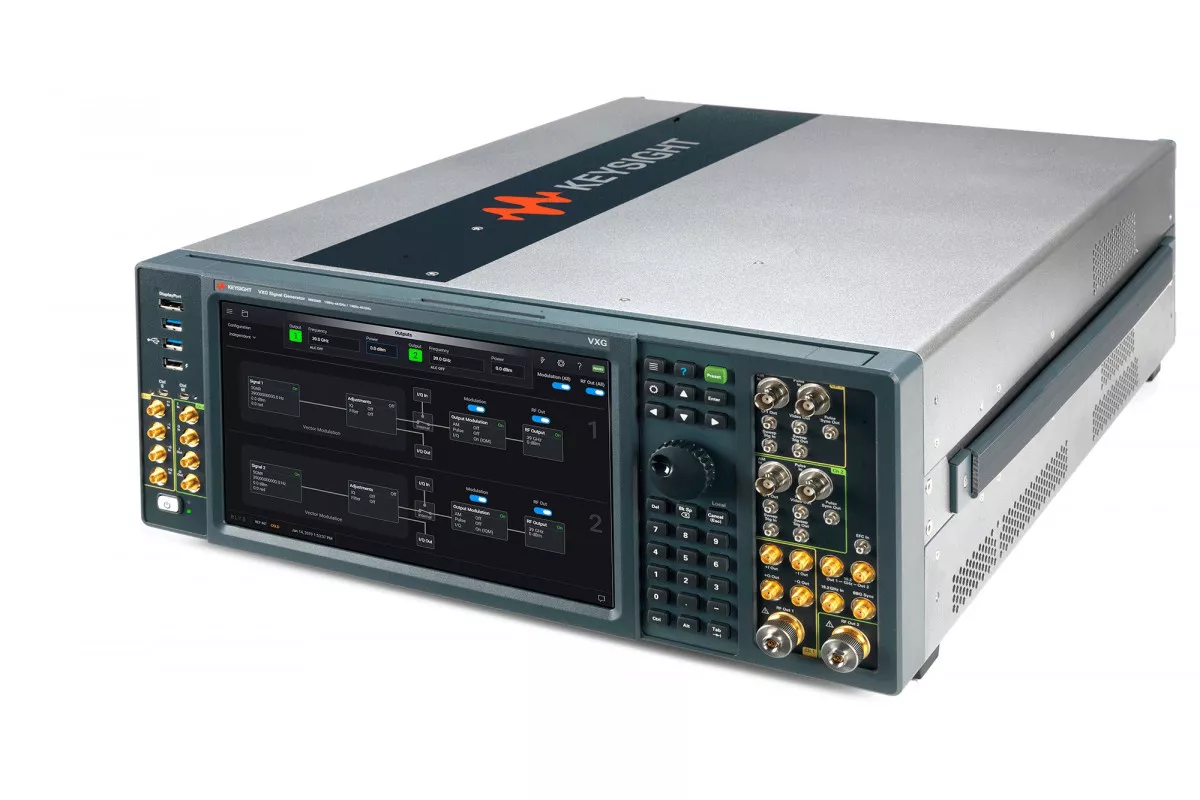

Векторный СВЧ-генератор Keysight M9384B-F32 VXG в формате PXIe (от 1 МГц до 31,8 ГГц)

Векторный СВЧ-генератор Keysight M9384B-F32 VXG в формате PXIe представляет собой современное средство генерации сигналов, предназначенное для работы в широком диапазоне частот и поддерживающее новейшие технологии в области тестирования и моделирования радиосистем. Прибор включен в Государственный реестр средств измерений под номером 81414-21, что подтверждает его официальное признание в качестве метрологически аттестованного устройства. Он ориентирован на использование в лабораториях, исследовательских центрах и на производстве, где требуется точная и стабильная генерация сигналов высокой частоты для задач разработки, верификации и испытаний.

Генератор обеспечивает рабочий диапазон от 1 МГц до 31,8 ГГц, что делает его универсальным инструментом для тестирования систем связи, в том числе работающих в диапазонах 5G, спутниковых и радиолокационных приложений. Особенностью прибора является высокая выходная мощность: на частоте 1 ГГц она варьируется от –110 дБм до +23 дБм, а на частоте 39 ГГц достигает +24 дБм. Минимально возможный уровень сигнала составляет –120 дБм, что позволяет формировать как мощные тестовые импульсы, так и слабые сигналы для имитации условий работы реальных радиоканалов.

Отдельного внимания заслуживает низкий уровень фазового шума. При частоте 1 ГГц и смещении 20 кГц его величина составляет –140 дБн/Гц, что является важным фактором для систем, чувствительных к качеству спектра. Гармонические искажения также сведены к минимуму: измеренный уровень гармоник при 1 ГГц равен –30 дБн. Эти характеристики обеспечивают чистоту генерируемого сигнала и позволяют проводить точные испытания без внесения дополнительных помех.

Ключевой возможностью прибора является поддержка квадратурной модуляции с полосой до 2 ГГц, как при использовании внутреннего, так и внешнего источника. Это делает возможным воспроизведение сложных современных стандартов связи. Генератор имеет встроенный режим воспроизведения сигналов с объемом памяти до 1024 MВыб, что позволяет хранить и проигрывать длинные последовательности, моделирующие реальные радиосценарии. В дополнение к этому реализованы различные режимы управления частотой: скорость перестройки по списку составляет 28 мс в режиме непрерывной генерации, предусмотрен пошаговый свипинг, что удобно для проведения частотных исследований.

Радиочастотная полоса шириной 2 ГГц обеспечивает совместимость с широкополосными приложениями, включая тестирование многоантенных систем и систем передачи данных с высокой скоростью. Гибкая архитектура PXIe позволяет легко интегрировать прибор в автоматизированные испытательные комплексы, масштабировать систему и управлять несколькими модулями одновременно.

Таким образом, Keysight M9384B-F32 VXG сочетает в себе высокую точность, широкие функциональные возможности и надежность, необходимые для передовых исследований и практических задач в области СВЧ и беспроводных технологий. Он способен решать широкий спектр задач — от базового тестирования до сложных экспериментов с новыми форматами сигналов, выступая в роли универсального и мощного источника сигналов в современном измерительном оборудовании.
