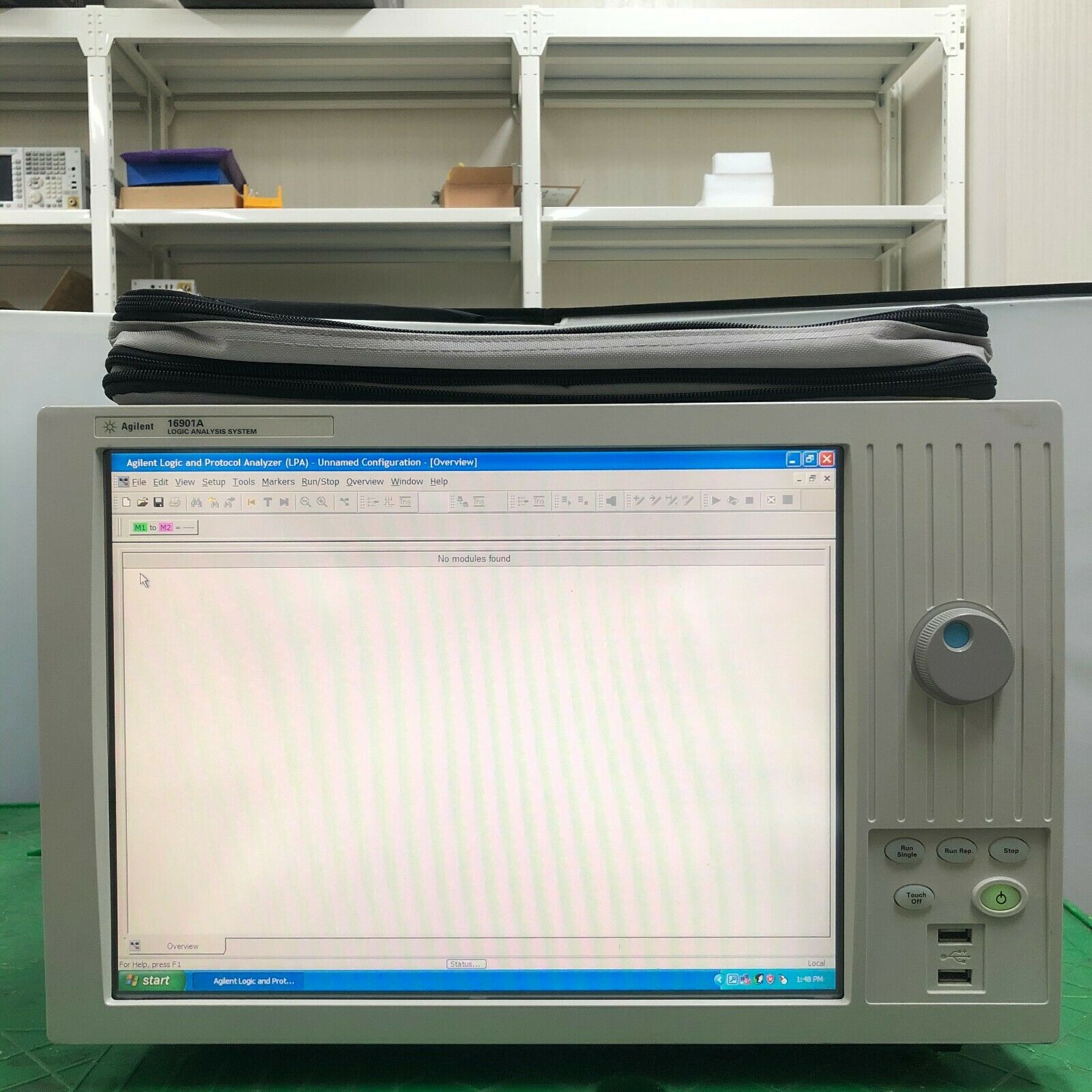

Анализатор логический модульный Keysight 16901A

Модульный логический анализатор Keysight 16901A имеет два слота для установки измерительных модулей и обеспечивает высокую производительность при отладке цифровых устройств на системном уровне. Гибкая модульная архитектура является ключевым фактором, обеспечивающим полезность анализатора 16901A в течение длительного времени. По мере изменения потребностей тестирования пользователь может модернизировать свою систему путем добавления инновационных пробников, высокопроизводительных измерительных модулей и специализированных инструментов для анализа.

Гибкость измерений (конфигурация)

• Модульная система с двумя слотами: сравнительная таблица базовых блоков и измерительных модулей
• Поддержка измерительных модулей анализатора временных диаграмм и логических состояний и генератора кодовых последовательностей
• Один полнопрофильный слот расширения шины PCI
• Базовый блок может использоваться автономно или соединяться с другими базовыми блоками с помощью кабеля E5861A для выполнения сложного анализа множества шин

Пользовательский интерфейс

• Цветной сенсорный дисплей с диагональю 38,1 см (15 дюймов) и разрешением 1024 x 768 точек
• Интуитивно понятный пользовательский интерфейс и привычная операционная система Windows XP Pro
• Отображение данных: осциллограмма/диаграмма, листинг, просмотр пакетов, исходный код, сравнение
• Специализированные «горячие» клавиши, регуляторы, клавиатура, мышь

Возможности подключения

• Интерфейс LAN: 10/100/1000 BaseT.
• Порты ввода/вывода: шесть портов USB 2.0, параллельный порт, последовательный порт, порт для подключения внешнего монитора, разъем BNC для калибровки, разъем BNC для внешнего тактового сигнала
• Интерфейсы для подключения других приборов: разъемы для ввода и вывода сигнала запуска.
• Программа View Scope для обеспечения корреляции во времени измерений с помощью логического анализатора и осциллографа и отображение результатов одном экране.
