Измерители RLC

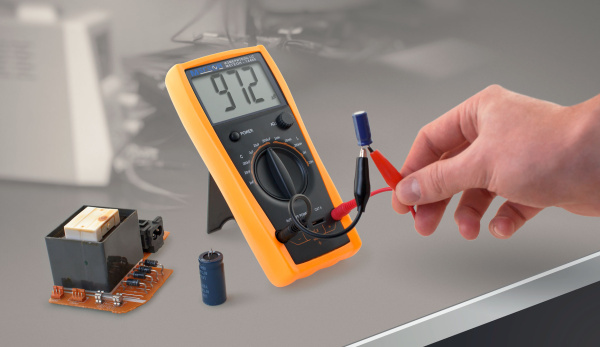

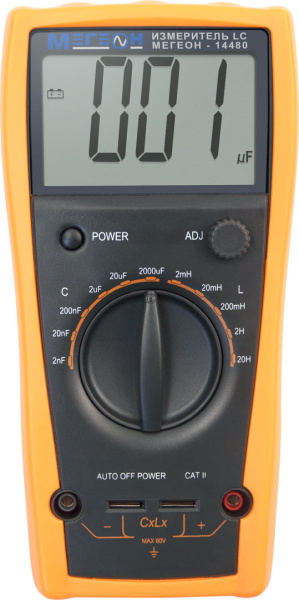

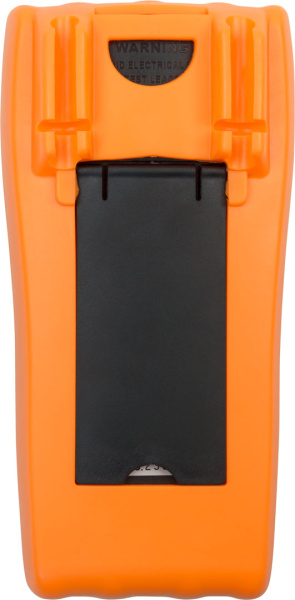

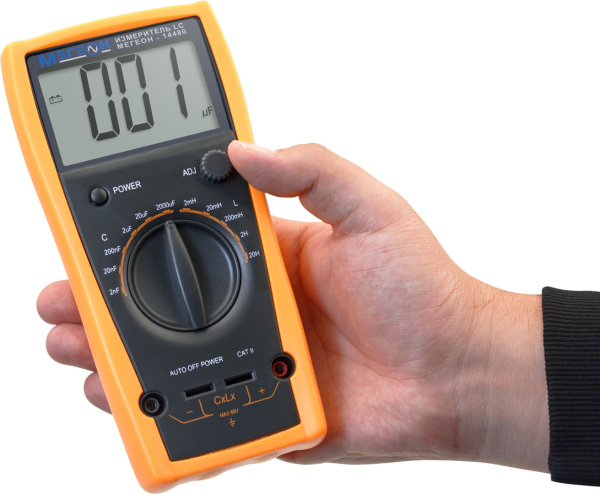

МЕГЕОН 14480 представляет собой портативный цифровой измеритель индуктивности и емкости — LC-метр. Прибор имеет эргономичный дизайн и ударопрочный корпус с дополнительным защитным чехлом. Питание осуществляется от одной батареи 9 В.

Измеряемые параметры: Индуктивность (L), тангенса угла потерь (D), добротности (Q), сопротивление (R, DCR), ёмкость (C), испытание p-n переходов; Погрешность: 1; Электрическое сопротивление (от): 60 Ом; Электрическое сопротивление (до): 20 МОм; Разрешение (R): 0,01 Ом; Электрическая емкость (от): 600 пФ; Электрическая емкость (до): 6 мФ; Разрешение (C): 0,1 пФ; Индуктивность (от): 600 мкГн; Индуктивность (до): 200 Гн; Разрешение (L): 0,1 мкГн; Частота тест сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц; Диапазон частот: Фиксированный; Особенности: Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers). Возможность измерения электролитических конденсаторов.; Уровень тест сигнала: 100 мВ, 500 мВ;

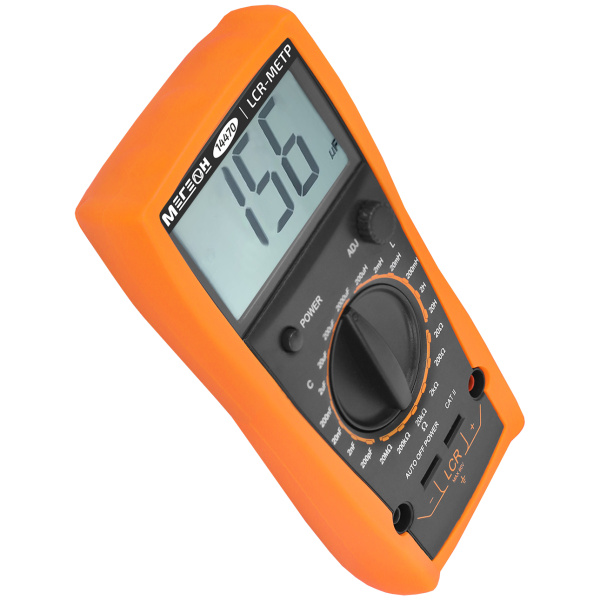

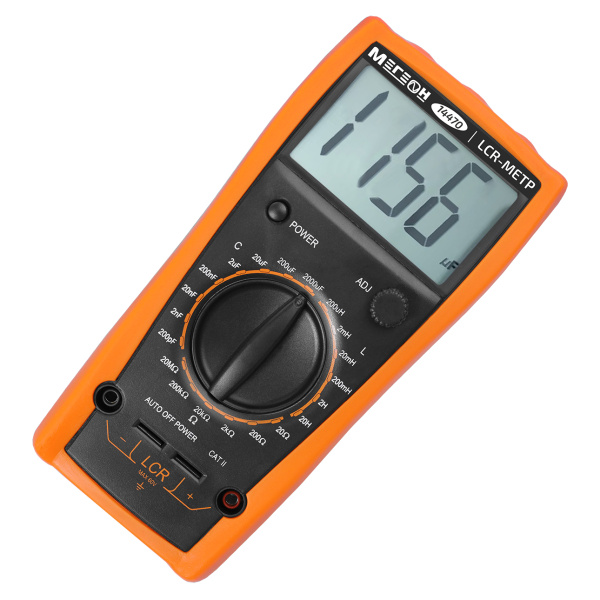

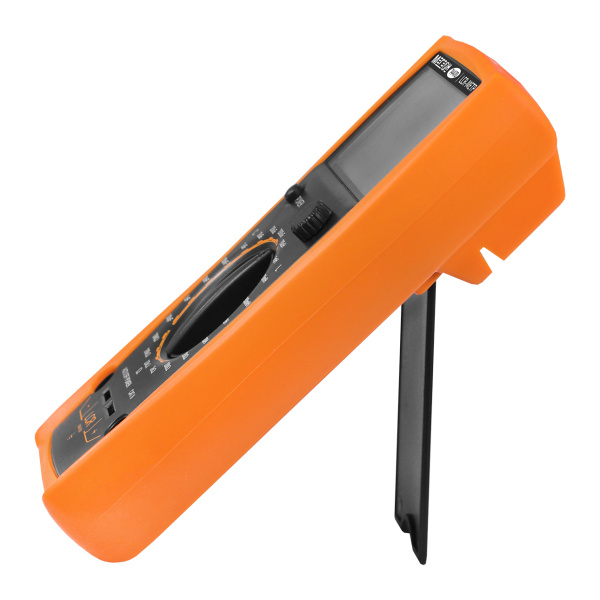

Портативный измеритель RLC МЕГЕОН 14470 представляет собой высокоточный измерительный инструмент от компании МЕГЕОН. Несмотря на то, что прибор имеет небольшие габариты и сравнительно малый вес, он с легкостью сможет заменить устаревшие лабораторные измерители иммитанса.

Измеряемые параметры: комплексное сопротивление на переменном токе (R, Z, X), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг°/rad,Turns-Ratio (коэф. трансф.), Turns (витки обмоток), Phase (фазовый угол), Lk (индуктивность утечки); Погрешность: 0,05%; Электрическое сопротивление (от): 0,01 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 0,01 нФ; Электрическая емкость (до): 10 Ф; Разрешение (C): 0,01 нФ; Индуктивность (от): 0,01 мкГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,01 мкГн; Частота тест сигнала: 20Гц -300 кГц; Диапазон частот: разреш. 1 мГц (38 предуст. номиналов); Особенности: Скорость измерения - 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.). Усреднение значений (1/…../255). Допусковый контроль (Pass/Fail) в режимах - «абс. знач./?-изм/ %». Большой цветной графический ЖК-дисплей (6 разрядов). Табличные измерения (List - тест по 10 точкам «частота / уровень/ пост. смещение «напряжение - ток»). Переключаемый вых. импеданс (10/ 250 / 50/ 100 Ом). Режимы калибровки - КЗ/ ХХ/ Согласов.(Load). Внутр. память (100 ячеек/ профили настроек). Гнездо USB на передней панели для flash-накопителя. Опция - GPIB; Интерфейс: RS-232, USB (Host/ Device), Handler (сортировщик); Уровень тест сигнала: 5 мВ – 2 Вскз, 50 мкА – 100 мАскз;

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 1 МГц; Диапазон частот: Не фиксированный; Особенности: прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц (разрешение 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц). Внутр. память (запись/ вызов) - 99 профилей настройки (setup)/48 программ тестирования (list). Внешний USB-флэш диск (до 128 ГБ) запись профилей, экранной инф, графиков и отсчетов. Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременная индикация до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: АС напряжение от 10 мВ…2 В (?1 МГц)/ ток от 100 мкА…20 мА (Rвых=100 Ом), 400 мкА…40 мА (Rвых=25 Ом). Уровень тест сигнала(DС) - напряжение – 1Впост./ ток 40 мА макс (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА;

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 5 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА;

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 10 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА;

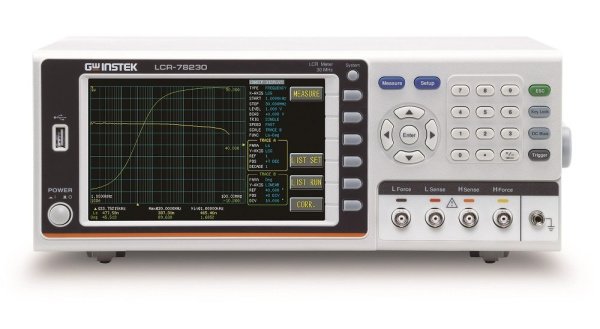

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 30 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА;

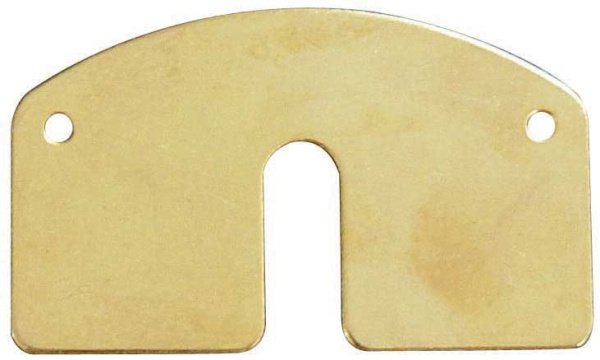

Короткозамыкатель 2-х сторонний для КЗ-калибровки («П»-образный)

Измеритель иммитанса МЕГЕОН 14022 — это новейшая разработка, недавно представленная торговой маркой МЕГЕОН на российском рынке измерительного оборудования.

Измеряемые параметры: Ёмкость (C), сопротивление (R), тест транзисторов, тест диодов, тест светодиодов, тест тиристоров; Погрешность: 0,5; Электрическое сопротивление (от): 200 Ом; Электрическое сопротивление (до): 20 МОм; Разрешение (R): 0,1 Ом; Электрическая емкость (от): 200 пФ; Электрическая емкость (до): 20 мФ; Разрешение (C): 0,1 пФ; Частота тест сигнала: 8 Гц 800 Гц; Диапазон частот: Фиксированный; Особенности: Тест сигнал, 3 фиксированных значения частоты, 8 Гц, 80 Гц, 800 Гц. Гнезда для прямого подключения компонентов. Ручная установка нуля. Прибор предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов, резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и пр.; Уровень тест сигнала: 1,2 В;

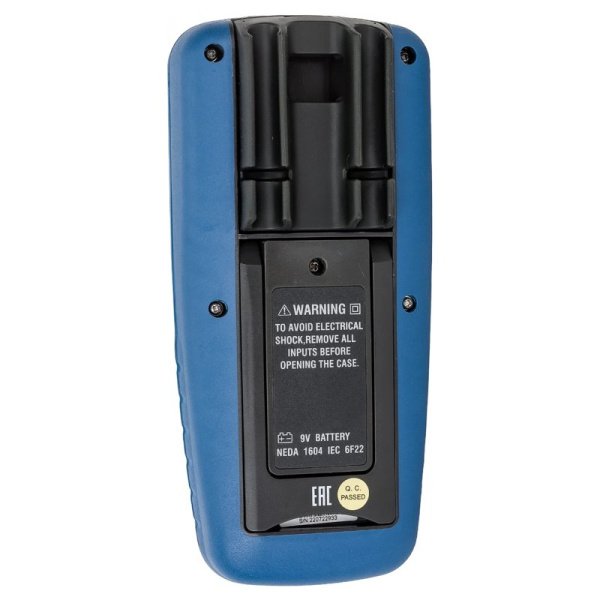

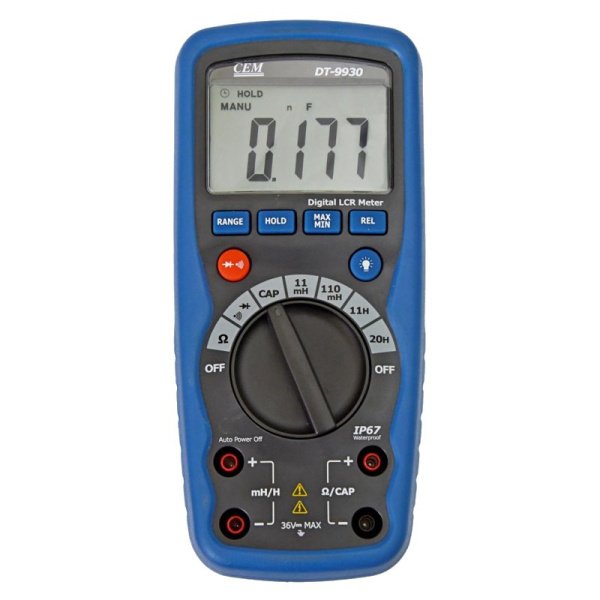

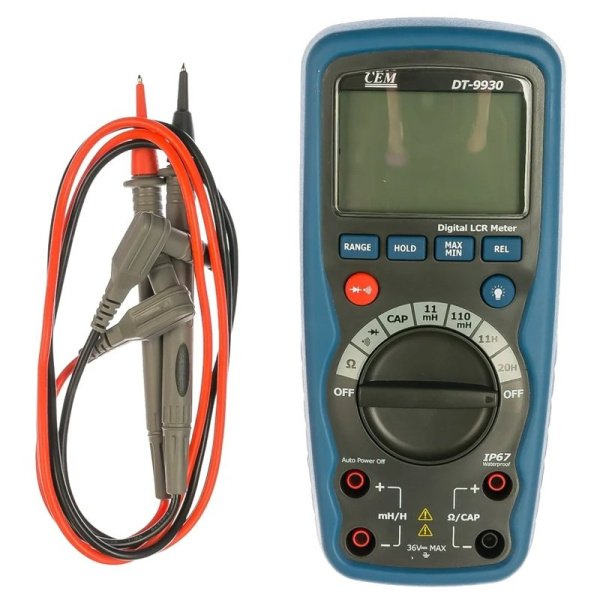

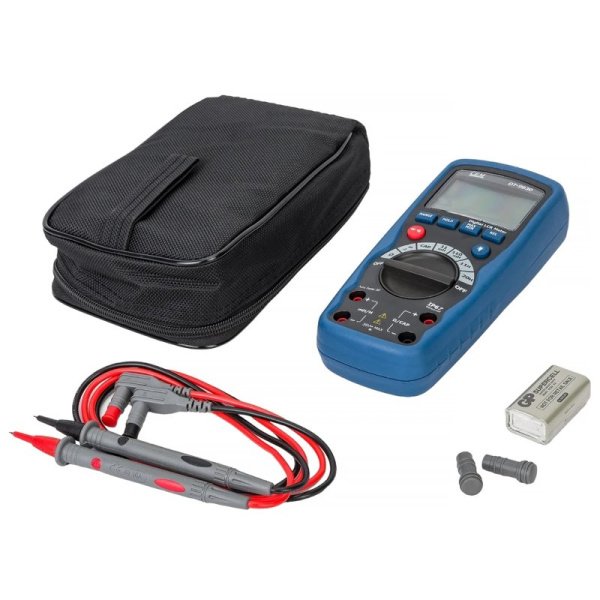

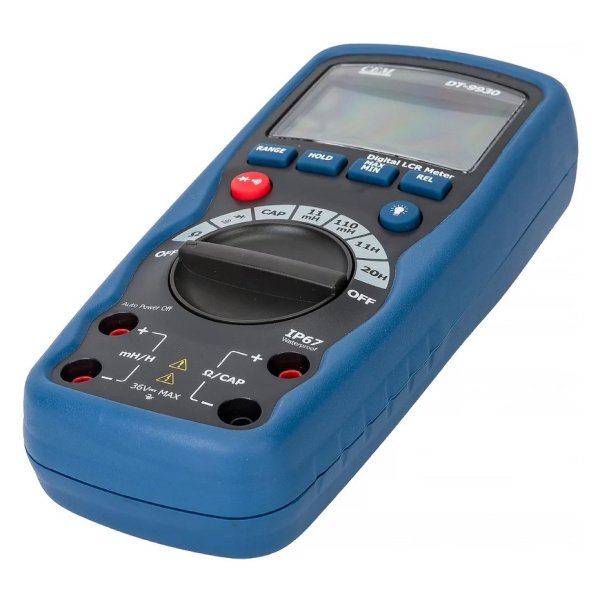

DT-9930 - это компактный аппарат, предназначенный для измерения сопротивления, индуктивности и ёмкости. Кроме того, CEM DT-9931 позволяет провести тестирование диодов и прозвонку электроцепи

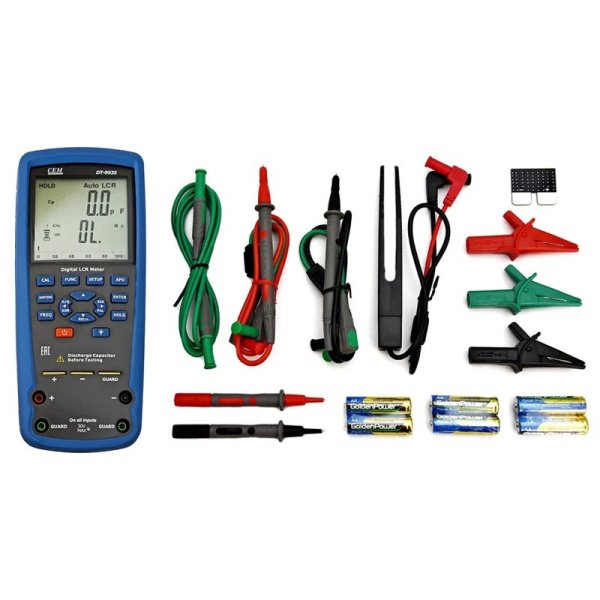

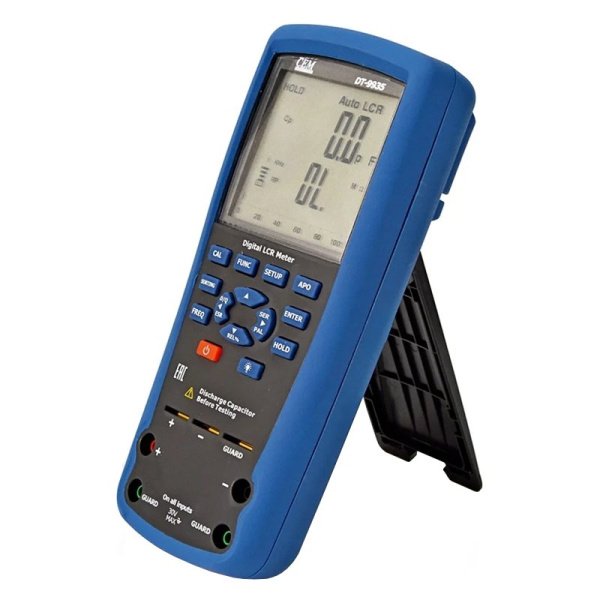

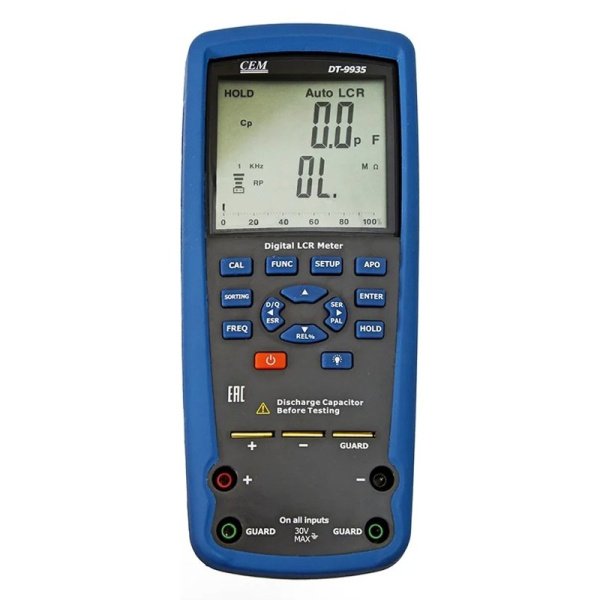

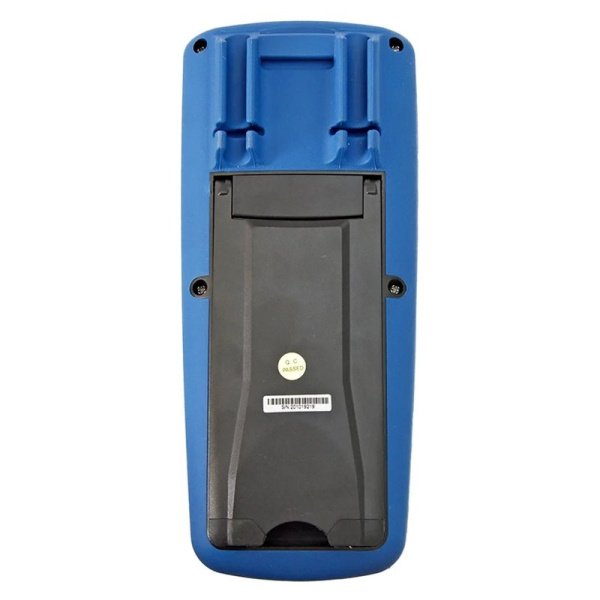

DT-9935 - это компактный аппарат, предназначенный для измерения сопротивления, индуктивности, ёмкости, добротности, коэффициента затухания и тангенса угла диэлектрических потерь.

Измеряемые параметры: Индуктивность (L), ёмкость (C), сопротивление (R, DCR), тангенс угла потерь (D), добротность (Q), фазовый сдвиг (?); Погрешность: 0,2; Электрическое сопротивление (от): 20 Ом; Электрическое сопротивление (до): 200 МОм; Разрешение (R): 1 мОм; Электрическая емкость (от): 200 пФ; Электрическая емкость (до): 200 мкФ; Разрешение (C): 0,01 пФ; Индуктивность (от): 20 мкГн; Индуктивность (до): 2 Гн; Разрешение (L): 1 нГн; Частота тест сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; Диапазон частот: Фиксированный; Особенности: Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers). Режим относительных ?-измерений. Возможность измерения электролитических конденсаторов. ЖК-дисплей, функция удержания показаний на дисплее (Hold).; Интерфейс: USB; Уровень тест сигнала: 600 мВскз, 1 В;

LCR-метр Sanwa LCR700 (измеритель емкости, индуктивности и сопротивления).
