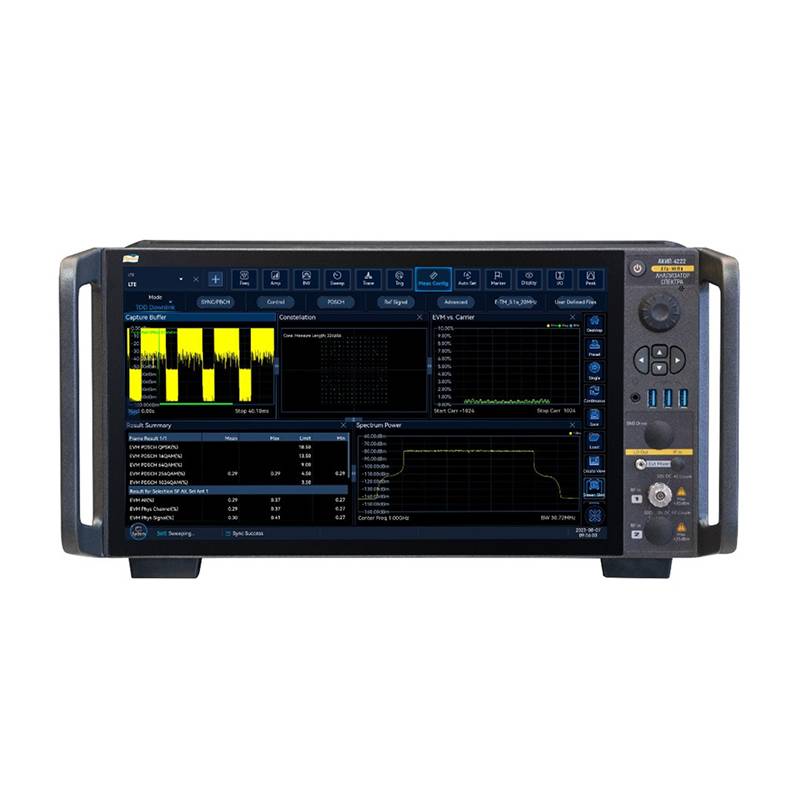

Анализатор сигналов и спектра АКИП-4222 опция 018

Анализатор сигналов и спектра АКИП-4222 с опцией 018 представляет собой многофункциональный инструмент для высокоточного анализа радиочастотных сигналов и спектра. Он обладает широким диапазоном рабочих характеристик, что позволяет использовать его в различных областях, от разработки и тестирования радиочастотных устройств до исследований в области связи и радиоэлектроники.

Частотный диапазон этого устройства охватывает спектр от 2 Гц до 18 ГГц, что делает его подходящим для анализа сигналов, распространяющихся в широком частотном диапазоне, включая как низкочастотные, так и высокочастотные области. Это особенно полезно для работы с современными радиочастотными технологиями, такими как 5G, LTE и NB-IoT, где используются высокие частоты для обеспечения высокой скорости передачи данных и эффективного использования спектра.

Одной из ключевых характеристик является полоса пропускания (RBW), которая варьируется от 0,1 Гц до 20 МГц, позволяя точно анализировать как узкие, так и широкие сигналы. Для более детального анализа можно использовать полосу обзора, которая охватывает диапазон от 10 Гц до 18 ГГц, предоставляя пользователю возможность исследовать широкий спектр сигналов с высокой точностью.

Уровень собственных шумов анализатора составляет впечатляющие -162 дБм, что позволяет эффективно работать с сигналами даже на очень низких уровнях мощности. Эта особенность особенно важна для применения в сложных радиочастотных условиях, где требуется высокая чувствительность для обнаружения слабых или зашумленных сигналов.

Фазовый шум, равный -140 дБн/Гц при отстройке 1 МГц от несущей на 1 ГГц, является еще одной важной характеристикой устройства. Он позволяет оценить стабильность и точность фазовых параметров сигнала, что критически важно для таких приложений, как синхронизация в сетях 5G или в научных исследованиях, где важна высокая точность и минимальные искажения фазового сигнала.

С максимальным измеряемым уровнем до +30 дБм, анализатор способен эффективно работать с высокомощными сигналами, что дает возможность использовать его в более мощных системах, например, при анализе передающих устройств и радиостанций. Кроме того, встроенный предусилитель и опциональный малошумящий предусилитель значительно повышают чувствительность устройства и позволяют работать с сигналами очень низкой мощности.

Анализатор оснащен сенсорным емкостным экраном диагональю 39,62 см, что значительно упрощает работу с устройством и позволяет наглядно представлять результаты измерений и спектров. Высокая разрешающая способность экрана и удобный интерфейс обеспечивают комфортную работу в любых условиях, будь то полевые измерения или лабораторные испытания.

Одной из уникальных особенностей является возможность расширения функционала с помощью опций. Например, можно добавить опцию анализа спектра в реальном времени, что открывает дополнительные возможности для работы с динамичными сигналами. Также доступен I/Q анализатор для более глубокой работы с цифровыми сигналами и их демодуляции. Для тех, кто работает с современными системами связи, предусмотрены опции для анализа таких технологий, как 5G NR, LTE, WCDMA и GSM, что позволяет проводить тесты и исследования в реальных условиях работы этих сетей.

Для удобства пользователей предусмотрен широкий выбор интерфейсов, включая USB, GPIB, LAN и даже оптический интерфейс 10 Гбит в качестве опции, что облегчает интеграцию устройства в различные тестовые стенды и системы автоматизации.

Встроенная возможность установки SSD-диска для расширения внутренней памяти до 4 ТБ позволяет хранить большие объемы данных, что особенно важно при длительных измерениях или анализе больших объемов сигналов.

В общем, АКИП-4222 опция 018 — это высокотехнологичное и гибкое решение для профессионалов в области радиочастотных измерений. Его широкий спектр возможностей и точных характеристик позволяет использовать его в самых различных приложениях, от разработки и тестирования новых технологий связи до научных исследований и испытаний радиочастотных компонентов.
