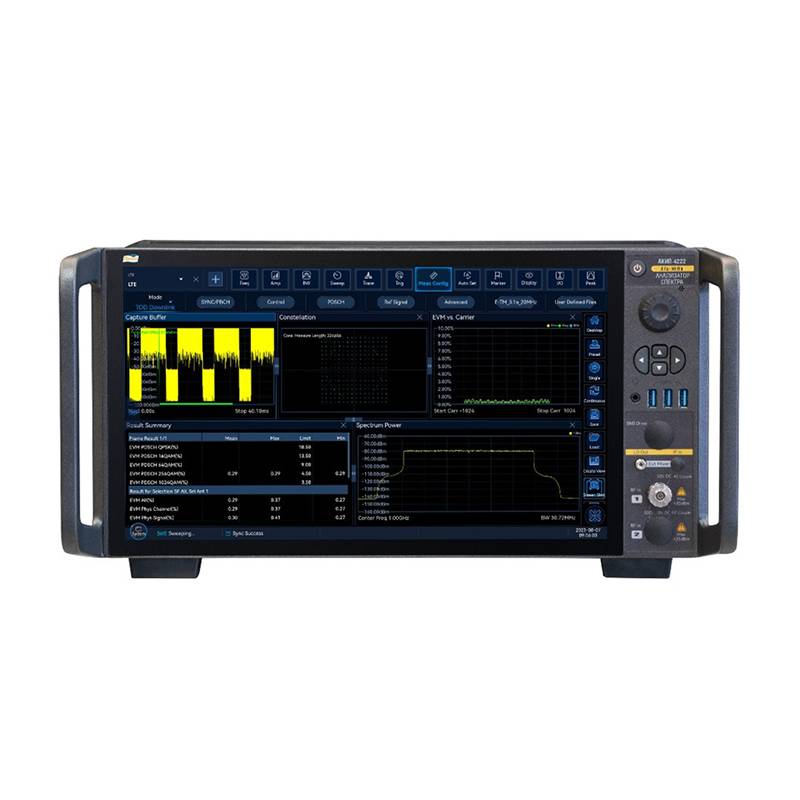

Анализатор сигналов и спектра АКИП-4222 опция 067

Анализатор сигналов и спектра АКИП-4222 с опцией 067 представляет собой многофункциональное устройство, которое сочетает в себе высокую точность, широкие возможности и удобство работы, что делает его незаменимым инструментом для проведения спектрального анализа в различных областях, таких как радиочастотные измерения, разработка и тестирование радиосистем, а также исследование сигналов в телекоммуникационных и научных приложениях.

Одной из ключевых особенностей АКИП-4222 является его широкий частотный диапазон, который охватывает диапазон от 2 Гц до 67 ГГц. Это позволяет эффективно проводить анализ сигналов как в низкочастотных, так и в высокочастотных диапазонах, что делает прибор универсальным инструментом для работы с различными типами радиосигналов. Возможность измерения сигналов в таких широких пределах частот гарантирует, что прибор может быть использован для анализа как традиционных систем связи, так и для работы с новыми технологиями, такими как 5G.

Кроме того, анализатор предоставляет высокий уровень точности измерений благодаря полосе пропускания (RBW) от 0,1 Гц до 20 МГц, что обеспечивает исключительную детализацию спектра сигнала. Полоса обзора от 10 Гц до 67 ГГц и низкий уровень собственных шумов (-162 дБм) позволяют проводить анализ даже самых слабых сигналов с высокой чувствительностью. Это особенно важно для задач, где необходимо выявлять и анализировать слабые и искаженные сигналы, например, в условиях радиочастотного помехового фона.

Фазовый шум, равный -140 дБн/Гц при отстройке 1 МГц от несущей частоты 1 ГГц, демонстрирует высокую стабильность и точность устройства при измерении фазовых колебаний. Это становится особенно актуальным при работе с высокоточными системами, где фаза является критически важным параметром.

Для удобства пользователя прибор оснащен сенсорным емкостным экраном размером 39,62 см, который позволяет с легкостью управлять устройством и просматривать результаты измерений. Большой экран с высоким разрешением делает анализ и интерпретацию спектральных данных быстрым и удобным процессом.

АКИП-4222 также включает в себя множество дополнительных функций, таких как встроенный и опциональный малошумящий предусилитель, который улучшает характеристики измерений, а также возможность подключения внешних модулей для расширения частотного диапазона. Опция анализа в реальном времени и поддержка I/Q анализа обеспечивают возможность проведения более глубоких и точных исследований, включая демодуляцию аналоговых сигналов, таких как амплитудная, частотная и фазовая модуляция, а также анализ цифровых сигналов, включая 5G NR, LTE, NB-IoT, WCDMA и GSM.

Для увеличения функциональности и возможности хранения данных прибор поддерживает установку SSD дисков, что позволяет расширить внутреннюю память устройства до 4 ТБ, обеспечивая хранение большого объема данных и создание архивов измерений для последующего анализа. Это особенно полезно в лабораторных и исследовательских условиях, где необходимо хранить большие объемы спектральных данных и архивировать результаты тестов.

Интерфейс устройства включает в себя стандартные порты USB, GPIB, LAN, а также опциональную поддержку оптического интерфейса с пропускной способностью 10 Гбит, что позволяет интегрировать анализатор в более сложные системы и сети. Возможность подключения через эти интерфейсы делает прибор гибким в использовании и совместимым с различными системами автоматизированного тестирования и управления.

В целом, АКИП-4222 с опцией 067 — это высокоэффективный инструмент для анализа и измерения спектра, который отличается широкими функциональными возможностями, высокой точностью и надежностью. Его использование подходит для множества задач, от разработки новых радиотехнологий до тестирования сложных систем связи, что делает его важным инструментом для специалистов в области радиофизики и телекоммуникаций.
