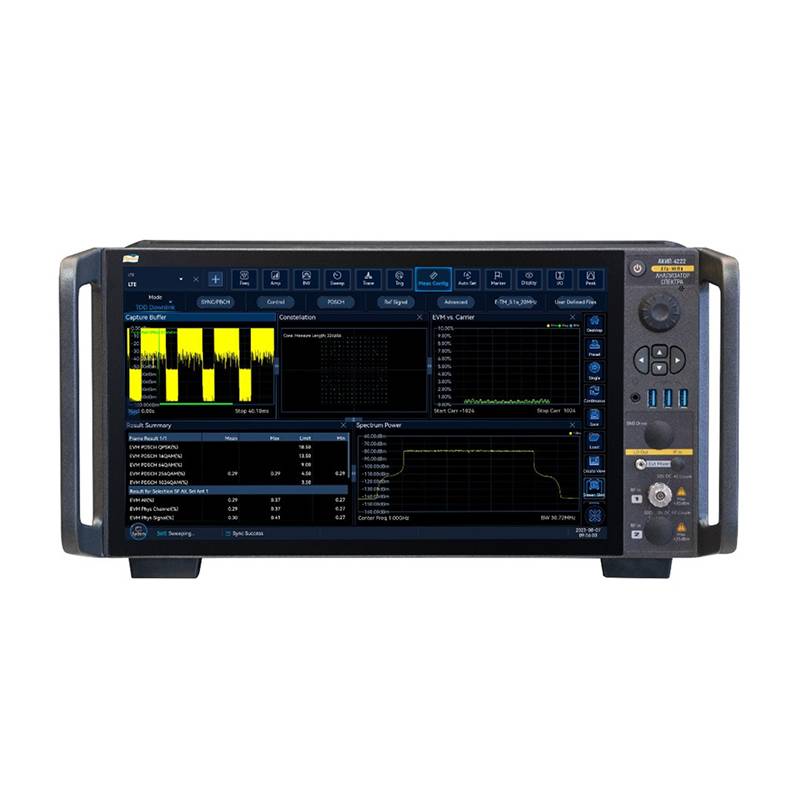

Анализатор сигналов и спектра АКИП-4222 опция 090

Анализатор сигналов и спектра АКИП-4222 с опцией 090 представляет собой высокотехнологичное и универсальное измерительное устройство, предназначенное для проведения всестороннего анализа широкого спектра сигналов в самых различных областях радиотехнических и телекоммуникационных измерений. Его частотный диапазон охватывает от крайне низких 2 Гц до удивительно высоких 90 ГГц, что позволяет работать как с низкочастотными сигналами, так и с чрезвычайно высокочастотными радиочастотными сигналами, что немаловажно для современных систем связи, радиолокации и научных исследований.

Полоса пропускания анализатора в пределах от 0,1 Гц до 20 МГц гарантирует высокую точность при выделении узкополосных сигналов и детальном изучении их спектральной структуры. Заявленный уровень собственных шумов составляет удивительно низкие -160 дБм, что свидетельствует об исключительной чувствительности прибору и возможности улавливать чрезвычайно слабые сигналы на фоне шумов. Это делает АКИП-4222 незаменимым инструментом при тестировании высокочувствительных приемных устройств и сложных радиосистем.

Технические характеристики фазового шума находятся на уровне -140 дБн/Гц при отстройке 1 МГц для частоты несущей 1 ГГц, что указывает на высокую стабильность и точность анализируемого сигнала. Максимальный измеряемый уровень сигнала достигает +30 дБм, что позволяет проводить исследования как маломощных, так и достаточно мощных источников радиочастотного излучения без риска перегрузки входных трактов.

Особое внимание заслуживает сенсорный емкостной экран размером 39,62 см, обеспечивающий удобное и интуитивно понятное управление устройством и визуализацию полученных данных. Помимо классической функции анализатора спектра, АКИП-4222 может функционировать как анализатор спектра реального времени, а также Apple I/Q анализатор – возможности, открывающие дополнительные перспективы для современных цифровых коммуникаций и анализа сложных сигналов.

В прибор встроен предусилитель, который повышает уровень входного сигнала, позволяя выявлять даже слабо выраженные спектральные компоненты. Дополнительно доступен опциональный малошумящий предусилитель, который значительно улучшает соотношение сигнал/шум при работе с очень низкоуровневыми сигналами. Стандартная полоса анализа составляет 10 МГц, но гибкость устройства расширяется опциональным увеличением до 40 МГц и даже до 2 ГГц, что крайне важно для анализа широкополосных сигналов и быстродействующих коммуникационных систем.

Важной особенностью АКИП-4222 является поддержка внешних модулей переносчиков частоты. Это позволяет расширить уже широкий частотный диапазон устройства и обеспечивает возможность для работы с сигналами в новых частотных диапазонах, что особенно полезно при тестировании современных пиковых радиосистем и научных экспериментов.

Комплексное оснащение измерительными функциями делает данный анализатор по-настоящему универсальным инструментом. Он способен определять коэффициент шума, измерять коэффициент мощности, анализировать фазовый шум, проводить предварительные тестирования на электромагнитную совместимость (ЭМС), а также выполнять демодуляцию аналоговых сигналов, таких как амплитудная, частотная и фазовая модуляция. В дополнение реализована функция анализа цифровых сигналов, включая современные стандарты связи пятого поколения (5G NR), LTE, NB-IoT, WCDMA, GSM, что позволяет применять прибор как на этапе разработки, так и в процессе приемочного контроля оборудования новых стандартов мобильной связи.

Кроме того, АКИП-4222 поддерживает установку SSD-накопителя объёмом до 4 терабайт для расширения внутренней памяти. Это особенно важно при длительных измерениях и записи больших объемов данных, что значительно повышает удобство работы и эффективность анализа.

Для подключения к компьютерам и другим измерительным комплексам предусмотрены интерфейсы USB, GPIB, LAN, а также опциональный оптический интерфейс с пропускной способностью 10 Гбит/с, что обеспечивает высокоскоростной обмен информацией и интеграцию прибора в распределённые измерительные системы.

Опорный генератор с точностью стабилизации ±5×10^-10 гарантирует высокую стабильность частоты и точность измерений, что критично при работе с высокочастотными и сверхузкополосными сигналами.

Таким образом, анализатор сигналов и спектра АКИП-4222 с опцией 090 является многофункциональным и высокоточным инструментом, способным решать широкий спектр задач от простого измерения уровня сигнала до сложного анализа цифровых протоколов и фазовых характеристик. Его технические характеристики и расширяемость делают его незаменимым прибором для инженеров, исследователей и разработчиков в современном мире радиочастотной техники.
