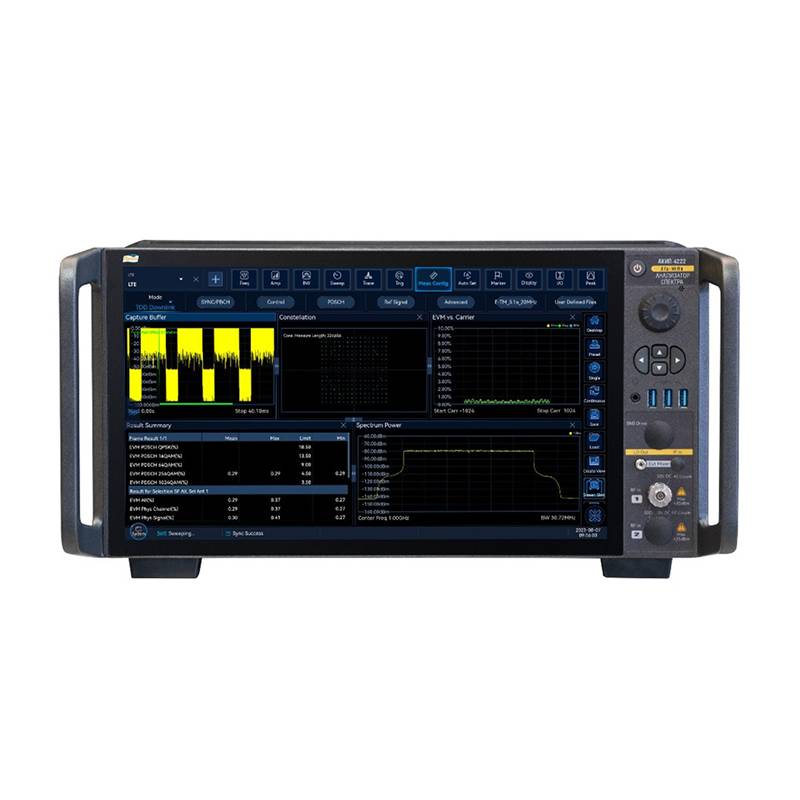

Анализатор сигналов и спектра АКИП-4222 опция 110

Анализатор сигналов и спектра АКИП-4222 с опцией 110 представляет собой высокоточный и многофункциональный прибор, предназначенный для исследования и измерения параметров сигналов в широком частотном диапазоне от 2 Гц до 110 ГГц. Этот анализатор является незаменимым инструментом в области радиоэлектроники, телекоммуникаций, радиосвязи и других научно-технических областях, где требуется детальный анализ спектра и характеристик сигналов с высокой точностью и надежностью.

Одной из ключевых особенностей АКИП-4222 является его расширенный частотный диапазон, начинающийся с нескольких герц и достигающий верхней границы в 110 гигагерц. Это позволяет производить измерения как низкочастотных сигналов, так и высокочастотных радиочастотных композиций, что актуально для современных систем связи, радиолокации и научных установок. Прибор оснащён чувствительной полосой пропускания (RBW), изменяемой от 0,1 Гц до 20 МГц, что обеспечивает гибкость в проведении анализа спектра с различной степенью разрешающей способности, от изучения узкополосных сигналов до широкополосных характеристик.

Полоса обзора анализатора охватывает практически весь частотный диапазон от 10 Гц до 110 ГГц с возможностью нулевой полосы обзора, что предоставляет уникальные возможности для расширенного анализа спектра в реальном времени. Минимальный уровень собственных шумов прибора достигает впечатляющих значений порядка минус 160 дБм, а уровень фазового шума на отстройке 1 МГц при несущей частоте 1 ГГц составляет минус 140 дБн/Гц. Эти технические характеристики обеспечивают высокое качество анализа сигналов с минимальными искажениями и позволяют выявлять даже слабые сигналы на фоне шумов, что критично для задач радиочастотного мониторинга и точных измерений.

Максимальный измеряемый уровень сигнала достигает +30 дБм, что гарантирует широкие возможности по работе с мощными источниками радиосигналов. Прибор оснащён удобным сенсорным ёмкостным экраном диагональю 39,62 см, что облегчает управление устройством и визуализацию результатов измерений в различных форматах. Интерфейсы подключения включают USB, GPIB и LAN, а также опциональную поддержку оптического 10 гигабитного интерфейса, что обеспечивает удобную интеграцию анализатора в различные измерительные комплексы и эксплуатацию в автоматизированных системах.

Одной из важнейших особенностей АКИП-4222 является его многофункциональность. Устройство используется не только как традиционный анализатор спектра, но и предлагает опции реального времени, что позволяет фиксировать и анализировать быстрые и динамичные изменения сигналов, а также осуществлять I/Q анализ. Встроенный предусилитель и возможность подключения опционального малошумящего предусилителя значительно повышают качество измерений за счёт улучшения чувствительности и снижения уровня собственных шумов.

Полоса анализа стандартно составляет 10 МГц, но опционально может быть увеличена до 40 МГц, а для специализированных применений – до 2 ГГц, что особенно актуально для современных цифровых коммуникаций с широкополосными сигналами. Прибор поддерживает установку внешних модулей переносчиков частоты, что позволяет расширять горизонт измерений и поддерживать работу с ещё более высокочастотными сигналами без потери качества. Кроме того, АКИП-4222 предлагает широкий набор дополнительных измерительных функций: от оценки коэффициентов шума и мощности до анализа фазового шума с высокой точностью. В числе поддерживаемых форматов и протоколов присутствует полный спектр современных телекоммуникационных стандартов, таких как 5G NR, LTE, NB-IoT, WCDMA и GSM, что делает прибор незаменимым инструментом для инженеров и исследователей, работающих в области мобильной связи.

Особое внимание уделено возможностям демодуляции аналоговых сигналов различных видов (АМ, ЧМ, ФМ), что позволяет проводить комплексный анализ передаваемой информации. Для удовлетворения требований к объёмам хранения данных предусмотрена возможность установки SSD-диска ёмкостью до 4 ТБ, что обеспечивает хранение больших массивов результатов и их последующий подробный анализ без необходимости постоянного переноса данных.

Опорный генератор прибора характеризуется стабильностью ±5×10⁻¹⁰, что критично для обеспечения точности частотных измерений и минимизации ошибок при анализе сигналов, требующих высокой временной и частотной стабильности.

Таким образом, анализатор сигналов и спектра АКИП-4222 с опцией 110 представляет собой современный, универсальный и высокоточный прибор, обладающий широкими функциональными возможностями для профессионального анализа радиочастотных сигналов и спектров. Его технические характеристики, широкая поддержка протоколов и опций, высокий уровень точности измерений и удобный пользовательский интерфейс делают его предпочтительным выбором для научных исследований, промышленного контроля и разработки новейших телекоммуникационных систем.
