Артикул:
m-118263
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
7.5
Гармонические искажения
—
-65 дБн/Гц
Все характеристики
5 815 811 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

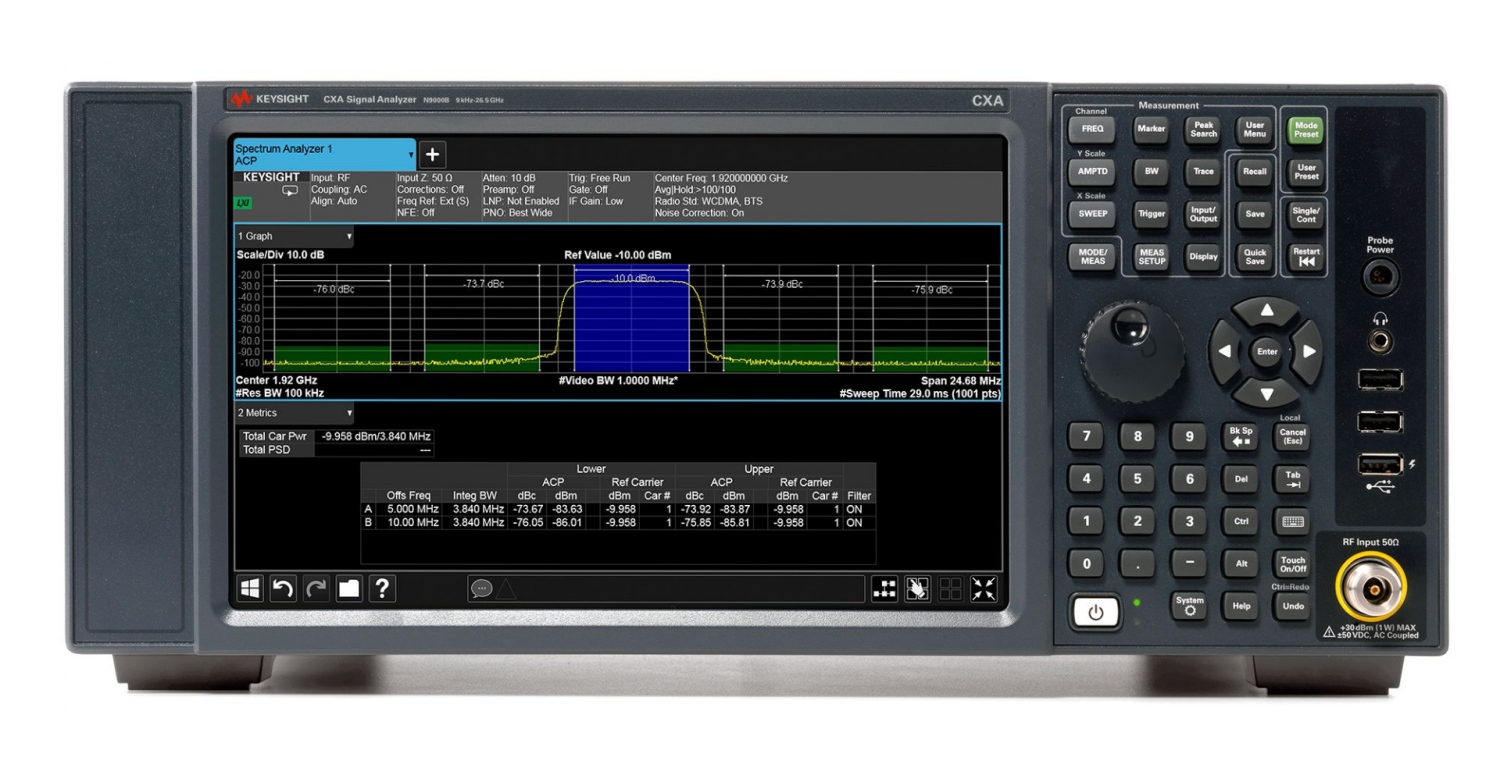

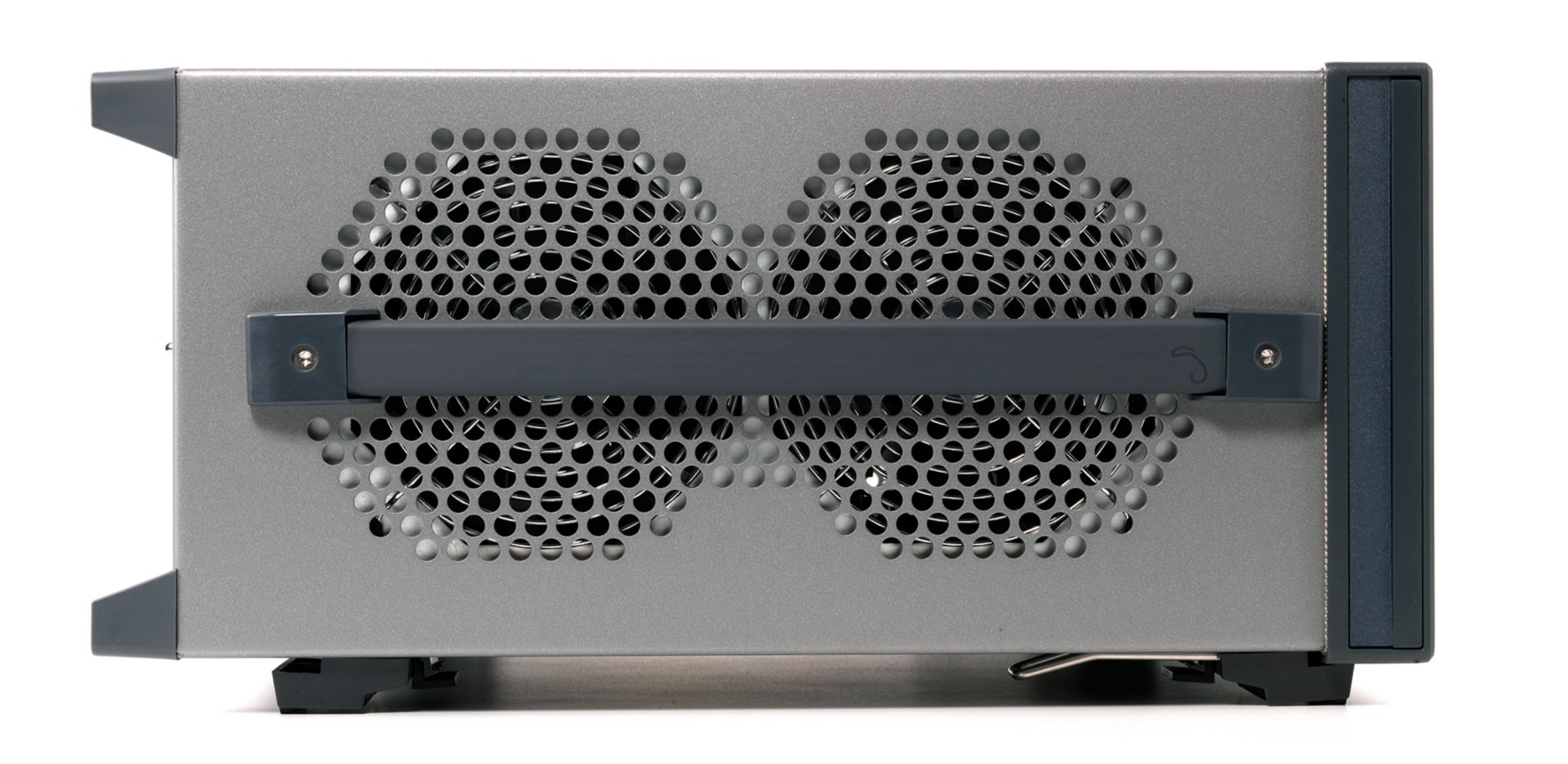

Анализатор сигналов N9000B-507 — это высокоточное измерительное устройство, обеспечивающее детальный анализ частотных спектров и характеристик сигналов в диапазоне от 9 кГц до 7,5 ГГц. Этот прибор отличается высокой стабильностью работы благодаря скорости старения генератора, не превышающей ±1 × 10⁻⁶ в год. Максимальная полоса анализа достигает 10 МГц, что позволяет проводить исследования даже сложных многокомпонентных сигналов с высокой степенью детализации.
Точность измерений остается на высочайшем уровне: абсолютная погрешность измерения уровня не превышает ±0,5 дБ, что делает анализатор незаменимым инструментом для задач, требующих высокой достоверности данных. Средний уровень собственных шумов с активированным предусилителем достигает значений –163 дБм при частоте 1 ГГц, что обеспечивает точное выявление слабых сигналов даже в условиях значительного фонового шума.
Анализатор поддерживает более 25 различных измерительных приложений, что расширяет его функциональные возможности и позволяет адаптировать устройство под конкретные задачи. Кроме того, встроенная программа векторного анализа сигналов 89600 VSA предоставляет возможность работы с более чем 70 форматами сигналов, что особенно актуально для исследовательских и инженерных задач, связанных с разработкой и тестированием радиоэлектронных систем.

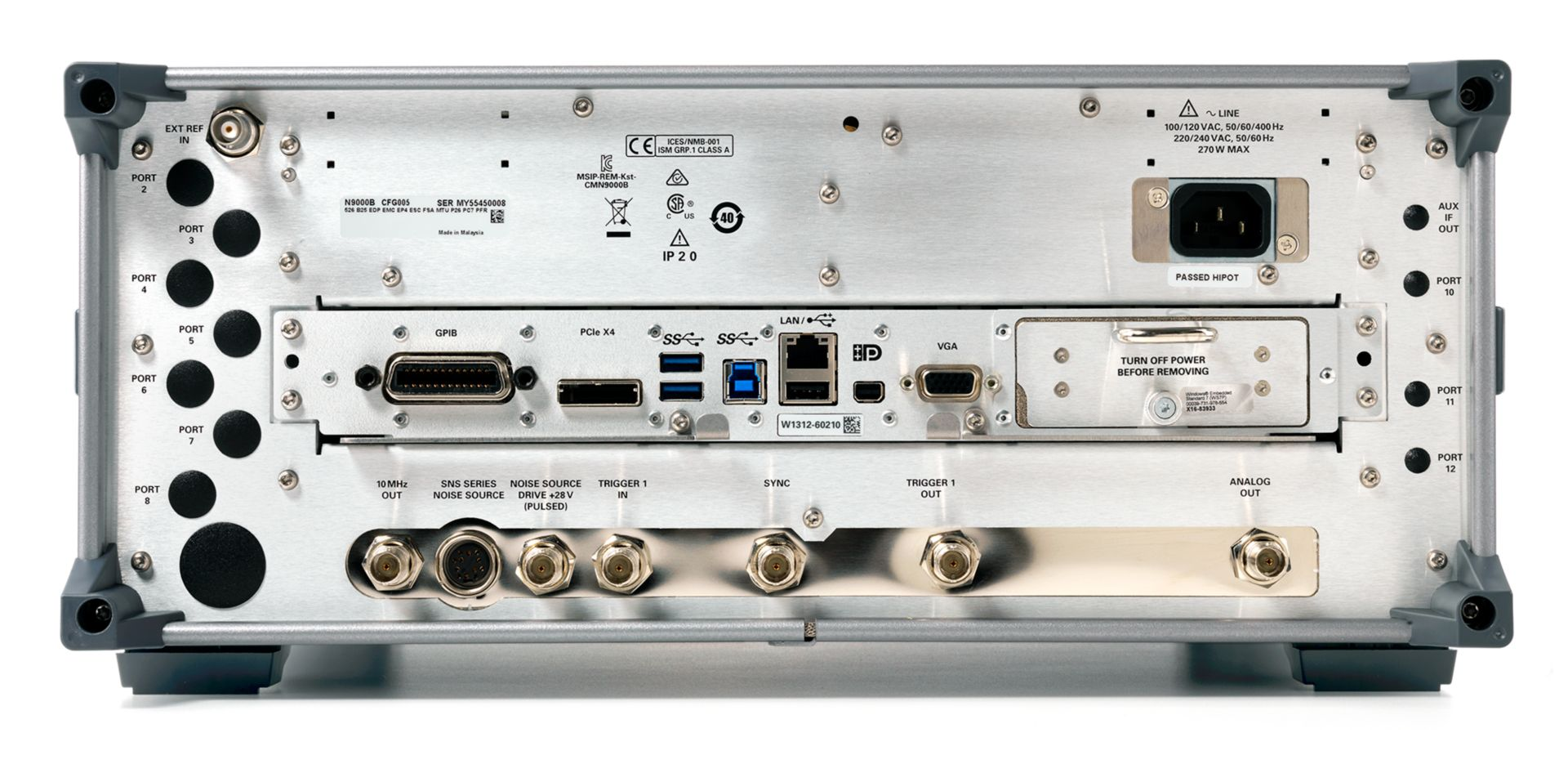

Для удобства подключения и передачи данных прибор оснащен современными интерфейсами, включая USB 2.0, 1000Base-T LAN и GPIB, что обеспечивает гибкость в интеграции анализатора в различные измерительные системы и возможность удаленного управления. Встроенный накопитель емкостью 40 ГБ позволяет хранить значительный объем измерительных данных, а поддержка внешних USB-устройств обеспечивает удобство резервного копирования и экспорта результатов.
Таким образом, N9000B-507 представляет собой мощное решение для спектрального анализа, совмещающее в себе высокую точность, широкие функциональные возможности и удобство работы. Он найдет применение в лабораториях, центрах исследований и разработок, а также в сфере телекоммуникаций и радиочастотного мониторинга, предоставляя пользователям надежный инструмент для работы с самыми сложными сигналами.
Документы
N9000B-507
164,5 кб
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7.5 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-130 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
10,6" |
|
Интерфейс
|
USB, LAN, GPIB |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
1024 х 768 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор N9000B-507;
- Руководство по эксплуатации.
| Диапазон частот | от 9 кГц до 7,5 ГГц | ||
| Опорная частота | |||
| Погрешность | ± [время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] | ||
| Скорость старения | ±1 х 10_6 за год | ||
| Температ. нестабильность | от 20 до 30°С ±2 х 10_6от 5 до 50 °С ±2 х 10_6 | ||
| Достижимая погрешность начальной калибровки | ±1,4 х 10_6 | ||
| Остаточная ЧМ | d(10 Гц х N) (размах) за 20 мс (ном.) | ||
| Погрешность отсчёта частоты | (начальной, конечной, центральной, маркера) ±(частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*) | ||
| Счётчик частоты маркера | |||
| Погрешность | ±(частота маркера х погрешность опорной частоты + 0,100 Гц) | ||
| Погрешность счётчика дельта-маркера | ±(частота дельта маркера х погр. Опорной частоты + 0,141 Гц) | ||
| Разрешение счётчика | 0,001 Гц | ||
| Полоса обзора (ПО) (БПФ и режим со свипированием) | |||
| Диапазон | 0 Гц (нулевой обзор);от 10 Гц до макс. частоты анализатора | ||
| Разрешение | 2 Гц | ||
| Погрешность | Свип. ±(0,25 % х ПО + разрешение по горизонт.)БПФ ±(0,10 % х ПО + разрешение по горизонт.) | ||
| Время развёртки и запуск | |||
| Пределы | ПО = 0 Гц от 1 мкс до 6000 сПО ≥10 Гц от 1 мс до 4000 с | ||
| Погрешность | ПО ≥10 Гц, свип. ±0,01 % (ном.)ПО ≥10 Гц, БПФ ±40 % (ном.)Полоса обзора = 0 Гц ±1 % (ном.) | ||
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера | ||
| Задержка запуска | ПО = 0 Гц или БПФ от минус 150 до + 500 мсПО ≥10 Гц, свип. от 1 мкс до 500 мсРазрешение 0,1 мкс | ||
| Временное стробирование | |||
| Методы стробирования | Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ | ||
| Длит. Стробирования (кроме стробир. БПФ) | От 100 нс до 5 с | ||
| Задержка стробирования | От 0 до 100 с | ||
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) | ||
| Число точек развёртки (графика) | |||
| Все полосы обзора | от 1 до 40001 | ||
| Полоса пропускания (ПП) | |||
| Полоса (на уровне 3,01 дБ) | от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц | ||
| Погрешность ПП (по мощности) | От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) (ном.)От 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3 ГГц)От 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3 ГГц)От 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3 ГГц) | ||
| Погрешность ПП (по уровню 3,01 дБ) | От 1 Гц до 1,3 МГц ±2% (ном.)От 1,5 до 3,0 МГц ±7% (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±15% (ном.) (центр. частота < 3 ГГц) | ||
| Коэфф. прямоугольности (избирательность) (по уровням 60/3 дБ) | 4,1 : 1 (ном.) | ||
| Полоса анализа | |||
| Макс. полоса | 10 МГц | ||
| Полоса видеофильтра (VBW) | |||
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) | ||
| Погрешность | ±6 % (ном.) | ||
| Скорость измерений (число точек развёртки = 101) | |||
| Измерение в режиме местного управления и скорость обновл. изображения на экране | 11мс (90/с), ном. | ||
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | 4мс (250/с), ном. | ||
| Поиск максимума с использованием маркера | 5 мс, ном. | ||
| Настройка центр. частоты и передача данных (в диап. ВЧ) | 22 мс, ном. | ||
| Переключ. вида измер./режима | 75 мс, ном. | ||
| Диапазон уровней | |||
| Пределы измерения | Предусилитель выключен:от 100 кГц до 1 МГц от средн. уровня собств. шума до +20 дБм;от 1 МГц до 7,5 ГГц от средн. уровня собств. шума до +23 дБм.Предусилитель включен:от 100 кГц до 7,5 ГГц от средн. уровня собств. шума до +15 дБм | ||
| Пределы ослабления входного аттенюатора (от 100 кГц до 7,5 ГГц) | Станд. комплектация от 0 до 50 дБ с шагом 10 дБОпция FSA от 0 до 50 дБ с шагом 2 дБ | ||
| Максимальный безопасный уровень на входе | |||
| Суммарная средняя мощность | +30 дБм (1 Вт) (установка входного аттенюатора ≥20 дБ, предусилитель выкл.;+10 дБм (10 мВт) (установка входного аттенюатора ≥20 дБ, предусилитель вкл. | ||
| Пиковая мощность в импульсе (длит имп. <10 мкс, коэфф. заполнения < 1%,) | +50 дБм (100 Вт) при входном ослаблении ≥30 дБ | ||
| Связь по перем. току | ±50 В | ||
| Пределы шкалы экрана | |||
| Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБот 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) | ||
| Линейная шкала | 10 делений масштабной сетки | ||
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А | ||
| Частотная характеристика (входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, s= номинальное стандартное отклонение) | |||
| Значения | Полоса частот | По спецификации | С достов. 95% (»s) |
| От 9 кГц до 10 МГц | ±0,60 дБ | ±0,45 дБ | |
| От 10 МГц до 3 ГГц | ±0,75 дБ | ±0,55 дБ | |
| От 3 до 5,25 ГГц | ±1,45 дБ | ±1,00 дБ | |
| От 5,25 до 7,5 ГГц | ±1,65 дБ | ±1,20 дБ | |
| С предусилителем (опции P03/P07, ослабление 0 дБ) | Полоса частот | С достов. 95% (»s) | |
| От 100 кГц до 3 ГГц | ±0,70 дБ | ||
| От 3 до 5,25 ГГц | ±0,85 дБ | ||
| От 5,25 до 7,5 ГГц | ±1,35 дБ | ||
| Погрешность входного ослабления при его переключении | |||
| На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл. | ±0,15 дБ (тип.) | ||
| От 100 кГц до 3,0 ГГц | ±0,30 дБ (ном.) | ||
| От 3,0 до 7,5 ГГц | ±0,50 дБ (ном.) | ||
| Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, s= номинальное стандартное отклонение) | |||
| На 50 МГц | ±0,40 дБ | ||
| На всех частотах | ± (0,40 дБ + неравном. АЧХ) | ||
| От 100 кГц до 10 МГц | ±0,40 дБ (с достоверностью 95%, »s) | ||
| От 10 МГц до 2,0 ГГц | ±0,50 дБ (с достоверностью 95%, »s) | ||
| От 2,0 до 3,0 ГГц | ±0,60 дБ (с достоверностью 95%, »s) | ||
| Предусилитель включен (опция P03/P07), ослабление 0 дБ): От 100 кГц до 7,5 ГГц | ± (0,39 дБ + неравном. АЧХ) | ||
| КСВН входа (входное ослабление ≥10 дБ) | |||
| От 300 кГц до 1 ГГц | <1,2:1 (ном.) | ||
| От 1 до 3 ГГц | <1,5:1 (ном.) | ||
| От 3 до 7,5 ГГц | <2,0:1 (ном.) | ||
| С предусилителем (опции P03/P07, ослабление 0 дБ) | От 10 МГц до 3 ГГц: <2,2:1 (ном.)От 3 до 7,5 ГГц: <2,4:1 (ном.) | ||
| Погрешность полосы пропускания при её переключении (относительно полосы пропускания 30 кГц) | |||
| От 1 Гц до 3 МГц | ±0,15 дБ | ||
| 4, 5, 6 и 8 МГц | ±1,0 дБ | ||
| Опорный уровень | |||
| Пределы установки | логарифмическая шкала от –170 до + 30 дБм с шагом 0,01 дБлинейная шкала от 707 пВ до 7,07 В с разр. 0,01 (0,11%) | ||
| Погрешность установки | 0 дБ | ||
| Погрешность шкалы экрана при её переключении | |||
| Переключение между линейной и логарифмической шкалами | 0 дБ | ||
| Переключение масштаба логарифмической шкалы (дБ/дел) | 0 дБ | ||
| Верность воспроизведения закона шкалы | |||
| Для уровня на входном смесителе между –15 дБм и –80 дБм | ±0,10 дБ | ||
| Для уровня на входном смесителеМежду –10 дБм и –15 дБм | ±0,30 дБ | ||
| Детекторы графика | Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения | ||
| Общие данные | |||
| Интервал температур | Рабочие условия От 5 до 50 °СПредельные условия (хранение) От –40 до + 65 °С | ||
| Уровень звука | Акустический шум LpA< 70 дБПозиция оператора нормальная по ISO 7779 | ||
| Воздействие окружающей среды | Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068_2 и имеют уровни, подобные MIL_PRF_2800F, класс 3. | ||
| Требования к электропитанию | Напряжение и частота сети питания (ном.): 100/120 В, 50/60/400 Гц; 220/240 В, 50/60 Гц | ||
| Потребляемая мощность | Рабочий режим (On) 270 Вт (с опциями)Дежурный режим (Standly) 20 Вт | ||
| Дисплей | Разрешение 1024 х 768, XGAРазмер 213 мм (8,4 дюйма) по диагонали | ||
| Запоминание данных | Внутренний накопитель 40 Гбайт (ном.)Внешний накопитель Поддержка внешних устройств памяти,совместимых с USB 2.0 | ||
| Габаритные размеры | Высота 177 мм (7,0 дюймов)Ширина 426 мм (16,8 дюйма)Глубина 368 мм (14,5 дюйма) | ||
| Масса (без опций) | Без упаковки 14 кг (30,8 фунтов), ном.В упаковке 26 кг (57,2 фунта), ном. | ||
