ГОСРЕЕСТР
Артикул:
m-990399
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
0.03
Макс. частота (ГГц)
—
2.9
Гармонические искажения
—
-78 дБн/Гц
Все характеристики
846 411 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

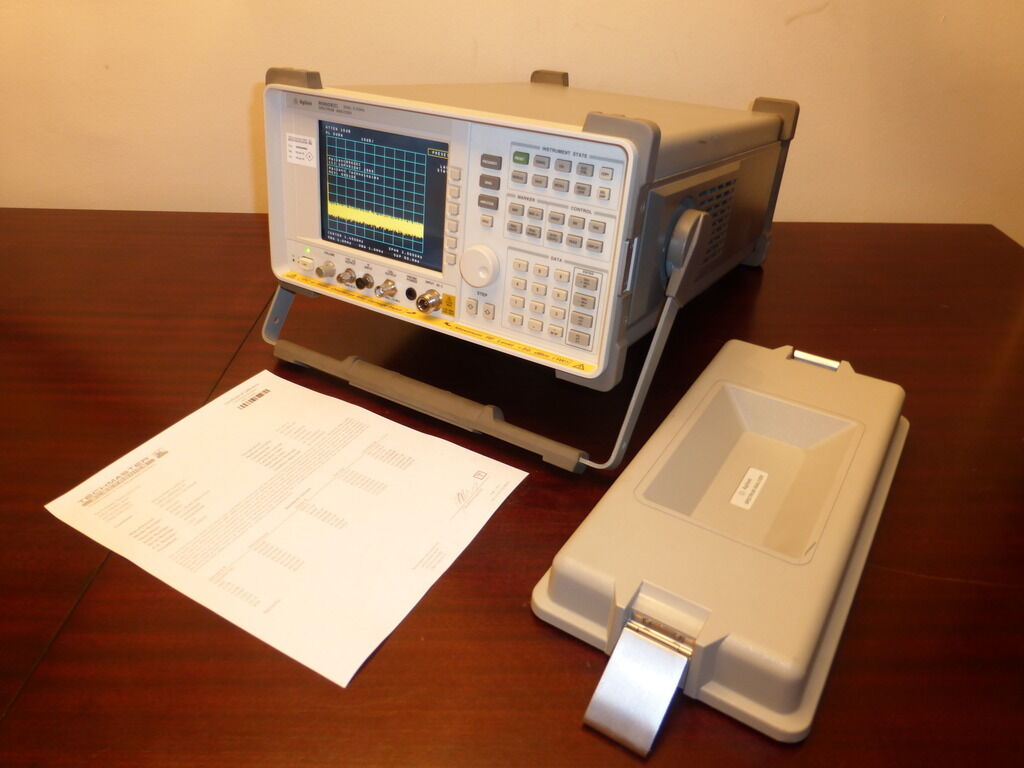

Анализатор спектра Agilent 8560E C предлагает пользователю уровень возможностей и качества измерений, традиционно встречающийся только в более дорогих моделях настольных анализаторов спектра. Анализатор спектра 8560 E C сочетает в себе превосходные характеристики по фазовому шуму, чувствительности, ширине полос пропускания (до 1 Гц) и динамическому диапазону. Прибор выпускается в прочном, устойчивом к различным воздействиям окружающей среды корпусе, благодаря чему может эксплуатироваться даже в неблагоприятных климатических условиях.
Возможность измерения мощности в смежном канале (ACP) в беспроводных телефонах, пейджерах и других передающих устройствах является критичной как при их разработке, так и в процессе производства. 8560ЕС - это комплексное решение проблемы таких измерений в системах NADC-TDMA, GSM, DECT, CT2-CAI, PDC и PHS. При разработке 8560 ЕС был учтен накопленный опыт проблем, связанных с внедрением этих стандартов, и это позволило обеспечить быстрые, доступные и точные измерения мощности в смежном канале. Совместное использование 8560Е С и измерительного комплекта 8563E-K35 позволяет обеспечить измерение отношения мощности в смежном канале (ACPR) с динамическим диапазоном не менее 70 дБ.
Еще одним преимуществом, которое реализовано в анализаторе спектра 8560 Е С, является возможность проведения измерений в диапазоне от 0.1% до 99% занимаемой частотной полосы.
Другая дополнительная возможность, которой оснащен анализатор спектра 8560EC - это временной анализ сигналов. Эта функция делает возможным измерение переменных во времени сигналов, таких как сигналы импульсной радиочастотной передачи, сигналы систем со временным разделением доступа TDMA, уплотненных и импульсно-модулированных. Сигнал триггера TTL анализатора спектра 8560EC может срабатывать по триггеру импульсной несущей.
Технические характеристики анализатора спектра 8560EC последнего поколения были улучшены: теперь пользователю доступны большая чувствительность, более широкий динамический диапазон, улучшенный частотный отклик.
Особенности:
- Динамический диапазон 108 дБ;
- Чувствительность – 151 дБ;
- Полосы частот по разрешению от 1 Гц до 100 Гц, реализованные цифровым способом для повышения скорости измерений;
- Низкий уровень фазового шума;
- Прецизионный генератор опорной частоты и разрешение частотомера, равное 1 Гц;
- В число стандартных измерений входят измерения мощности в смежных каналах, мощности в канале, мощности несущей и измерения видеосигналов со стробированием;
- Надежность конструкции соответствует стандарту MIL Class 3;
- Цветной дисплей;
- Выход на монитор VGA.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
0.03 |
|
Макс. частота (ГГц)
|
2.9 |
|
Гармонические искажения
|
-78 дБн/Гц |
|
Фазовый шум
|
-117 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Интерфейс
|
GPIB |
|
Питание
|
180-250 В |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра 8560ЕС
- Руководство по эксплуатации
| Частотные параметры | |
| Диапазон частот (с внутренним смесителем) | 8560EC: от 30 Гц до 2,9 ГГц |
| Диапазон частот (с внешним преобразователем) | от 18 до 325 ГГц, 12 волноводных поддиапазонов |
| Погрешность частоты опорного сигнала |
Температурная нестабильность ±1 х 10-8 Старение (за 1 год) ±1 х 10-7 Погрешность установки ±1 х 10-8 |
| Время установления рабочего режима (номинально) |
5 минут с погрешностью частоты ±1 х 10 -7 15 минут с погрешностью частоты ±1 х 10 -8 |
| Погрешность отсчета частоты (N - номер гармоники местного гетеродина, ПО - полоса обзора, ПП - полоса пропускания) |
При полосе обзора > 2МГц х N: ±(показание х погр. опорной частоты + +5% х ПО + 15 % х ПП + 10 Гц) При полосе обзора ≤ 2 МГц х N: ±(показание х погр. опорной частоты + + 1% х ПО + 15 % х ПП + 10 Гц) |
| Погрешность отсчета по маркеру (при отношении сигнал/шум ≥25 дБ) | ±(показание маркера х погр. опорной частоты + 2 Гц х N + 1 мл. значащий разряд индикации) |
| Разрешение счетчика | от 1 Гц до 1 МГц, по выбору |
| Полоса обзора |
нулевой обзор: 0 Гц; ненулевой обзор: от 100 Гц до макс. частоты диапазона |
| Время анализа (длительность развертки) |
• нулевой обзор: от 50 мкс до 6000 с • полоса обзора ≥100 Гц: от 50 мс до 100 кс |
| Погрешность (нулевой обзор) |
• длительность развертки >30 мс: ±1 % (цифровой отсчет) • длительность развертки <30 мс: ±10 % (аналоговый отсчет); ±0,1 % (цифр. отсчет) |
| Запуск развертки | задержанный, автоматический, однократный, от сети, по сигналу в видео тракте, внешний |
| Полоса пропускания |
• по уровню минус 3 дБ: от 1 Гц до 1 МГц в последовательности 1, 3, 10 и 2 МГц • погрешность - от 1 Гц до 300 кГц: ±10%;1 МГц: ±25%;2 МГц: +50%, -25% • коэффициент прямоугольности (по уровню -60/-3 дБ) - ПП ≥300 Гц: <15:1; ПП ≤100 Гц: <5:1 |
| Полоса видеофильтра | от 1 Гц до 3 МГц в последовательности 1, 3, 10 |
| Уровень шума в боковой полосе (центр. частота ≤1 ГГц) |
• отстройка - 100 Гц: <- 88 дБс/Гц - 1 кГц: <-97 дБс/Гц - 10 кГц: <-113 дБс/Гц - 100 кГц: <-117 дБс/Гц |
| Остаточная ЧМ (нулевой обзор) | < 1 Гц (размах) за 20 мс; < 0,25 Гц (размах) за 20 мс (номинально); < 10 Гц (размах) за 20 мкс (опция 103) |
| Амплитудные параметры | |
| Пределы измерения | от среднего уровня собственного шума до +30 дБм |
| Максим. уровень на входе без повреждения прибора |
• средняя мощность непрер. сигнала: +30 дБм (1 Вт при вх. аттен. ≥10 дБ) • пиковая импульсная мощность (длит. имп. <10 мкс, коэфф. заполн. <1 %): +50 дБм (100 Вт при вх. аттен. ≥30 дБ) • пост. напряжение: <±0,2 В (откр. вход); <±50 В (закр. вход, только 8560EC и 8562EC) |
| Точка компрессии усиления на 1 дБ |
• от 10 МГц до 2,9 ГГц: уровень на смесителе ≤-5 дБм • от 2,9 до 6,5 ГГц (8562EC/63EC/64EC/65EC): уровень на смесителе ≤ 0 дБм • свыше 6,5 ГГц: ≤-3дБм (8562EC/63EC); ≤ 0 дБм (8564EC/65EC) |
| Собственные комбинационные помехи (>200 кГц, N = 1) | <-90 дБм |
| Индикатор |
• Область отображения: приблизительно 7 х 9 см (высота х ширина) • Калибровка шкалы: 10 х 10 делений • Масштаб логарифмической шкалы: 10, 5, 2, 1 дБ/дел • Масштаб линейной шкалы: 10% от опорного уровня на деление |
| Погрешность шкалы индикатора |
• Логарифмическая шкала: от ±0,1 дБ/дБ, но не более ±0,85 дБ в пределах от 0 до -90 дБ; не более ±1,5 дБ в пределах от 0 до -100 дБ (полоса пропускания ≤100 Гц) • Линейная шкала: ±3% от опорного уровня |
| Пределы установки опорного уровня |
• Для логарифмической шкалы: от -120 до +30 дБм с шагом 0,1 дБ • Для линейной шкалы: от 2,2 мкВ до 7,07 В с шагом 1 % |
| Параметры выходного сигнала калибратора |
частота 300 МГц х (1 ± погр. опорной частоты); уровень минус 10 дБм с погрешностью <±0,3 дБ |
| Входной аттенюатор |
• Пределы установки ослабления - 8560EC/62EC/63EC: от 0 до 70 дБ с шагом 10 дБ - 8564EC/65EC: от 0 до 60 дБ с шагом 10 дБ • Погрешность от переключения (по отношению к ослаблению 10 дБ, в диапазоне от 30 Гц до 2,9 ГГц): <±0,6 дБ на каждый шаг в 10 дБ, но не более ±1,8 дБ • Повторяемость: ±0,1 дБ (номинально) |
| Погрешность коэффициента усиления ПЧ (вх. аттен. 10 дБ, пределы опорного уровня от 0 до -80 дБ) | <±1 дБ |
| Погрешность от переключения полосы пропускания | <±0,5 дБ |
| Погрешность оцифровки импульса (режим импульсной характеристики, частота повторения ≥720/время развертки, полоса пропускания ≤1 МГц) | <1,25 дБ размах (лог. шкала); <4 % от опорного уровня, размах (лин. шкала) |
| Задержанная развертка | |
| Режимы запуска | автоматический, от сети питания, внешний, по сигналу видеотракта |
| Пределы задержки |
от 2 до 65,535 мкс; опция 007, длительность развертки <30 мкс; от минус 9,9 до +65,535 мкс; длительность развертки ≥30 мкс, от +2 до +65,535 мкс |
| Разрешение | 1 мкс |
| Погрешность | ±1 мкс |
| Демодуляция (спектр) | |
| Виды модуляции | АМ и ЧМ |
| Выход звукового сигнала | гнездо для громкоговорителя и телефона с регулировкой громкости |
| Входы и выходы (все значения номинальные) | |
| Соединители на передней панели |
ВЧ вход (50 Ом) 8560EC/62EC/63EC: тип N, розетка 8563EC опция 026: тип APC-3,5, вилка 8564EC/65EC: 2,4 мм, вилка |
| КСВн (вх. аттен. ≥10 дБ) | <1,5:1 ниже 2,9 ГГц;<2,3:1 свыше 2,9 ГГц |
| Уровень излучения местного гетеродина (средний при вх. аттен. 10 дБ) | <-80 дБ |
| Вход второй ПЧ (соединитель SMA, розетка, 50 Ом) |
• Частота: 310,7 МГц • Уровень на полный экран: минус 30 дБм • Точка компрессии усиления: минус 20 дБм |
| Выход сигнала первого гетеродина (соединитель SMA, розетка, 50 Ом) |
• Частота: от 3,0 до 6,8107 ГГц • Уровень: 16,5 дБм ±2 дБ; 14,5 дБм ±3 дБ (опция 002) |
| Выход калибровочного сигнала | соединитель BNC, розетка, 50 Ом |
| Питание пробника | +15 В (пост. тока), минус 12,6 В (пост. тока) и корпус (GND) (максим. ток 150 мА по каждому источнику) |
| Соединители на задней панели | |
| Вход/выход опорного сигнала 10 МГц (общий соединитель типа BNC, розетка, 50 Ом) |
• Частота и погрешность частоты выходного сигнала: 10 МГц ±(10 х погр. опорной частоты) • Уровень выходного сигнала: 0 дБм • Уровень входного сигнала: от минус 2 до +10 дБм |
| Выход сигнала видеотракта (соединитель BNC, 50 Ом) | • Уровень (при полосе пропускания ≥ 300 Гц): от 0 до 1 В на полную шкалу |
| Выход сигнала свипирования частоты местного гетеродина (общий соединитель типа BNC, розетка, 2 кОм) | • Уровень (свипирование частоты гетеродина): от 0 до 10 В, без нагрузки |
| Выход сигнала запирания/селекции | общий соединитель типа BNC, розетка, 50 Ом, ТТЛ |
| Вход внешнего запуска/запуска селектора (общий соединитель типа BNC, розетка, >10 кОм) | возможность установки высокого или низкого уровня ТТЛ |
| GPIB | соединитель шины IEEE488 |
| Интерфейсные функции | SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT0, C1, C28, E1 |
| Интерфейсные функции (для 8562EC) | SH1, AH1, T6, LE0, RL1, PP1, DC1, DT1, C1, C28, TE0, SR1 |
| Общие характеристики | |
|
Условия эксплуатации • Военная спецификация: прочность класс 3 MIL • Межповерочный интервал: два года (8560EC/61EC/62EC/63EC); один год (8564EC/65EC) • Время установления рабочего режима: 5 минут в условиях окружающей среды • Температура окружающей среды: от 0 до +55 °С (рабочие условия), от минус 40 до +71 °С (предельные условия) • Относительная влажность воздуха: 95% при +40 °С в течение пяти суток • Устойчивость к атмосферным осадкам (дождь): капельная водозащищенность при интенсивности 16 литров в час на квадратный фут • Пониженное атмосферное давление (высота над уровнем моря): 15000 футов (рабочие условия); 50000 футов (предельные условия) • Воздействие механического удара: форма импульса - полупериод синусоиды, длительность 11 мс, ускорение 30g • Допустимое падение прибора в транспортной упаковке: на каждую из шести сторон и каждый из восьми углов с высоты не более 8 дюймов. |
|
| Электромагнитная совместимость | уровень создаваемых прибором электромагнитных помех излучения и наведенных в проводах сети питания соответствует нормам CISPR, публикация 11 (1990 г.). С определенными исключениями удовлетворяет требованиям стандарта MIL-STD-461C, часть 4 |
| Требования к электропитанию |
• При установке на 115 В переменного тока: напряжение сети питания от 90 до 140 В (СКЗ), макс. ток 3,2 А (СКЗ), частота от 47 до 440 Гц • При установке на 230 В переменного тока: напряжение сети питания от 180 до 250 В (СКЗ), макс. ток 1,8 А (СКЗ), частота от 47 до 66 Гц |
| Максимальная рассеиваемая мощность |
180 Вт (8560EC/62EC/63EC) 260 Вт (8564EC/65EC) |
| Акустический шум (номинальный) | < 50 дБ при комнатной температуре (ISO DP7779) |
| Габаритные размеры (без ручки для переноски, ножек и крышки) | 187 мм (высота) х 337 мм (ширина) х 461 мм (глубина) |
| Масса (в состоянии для переноски, номинально) | • Agilent 8560EC/62EC/63EC: 16,3 кг |
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
