* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

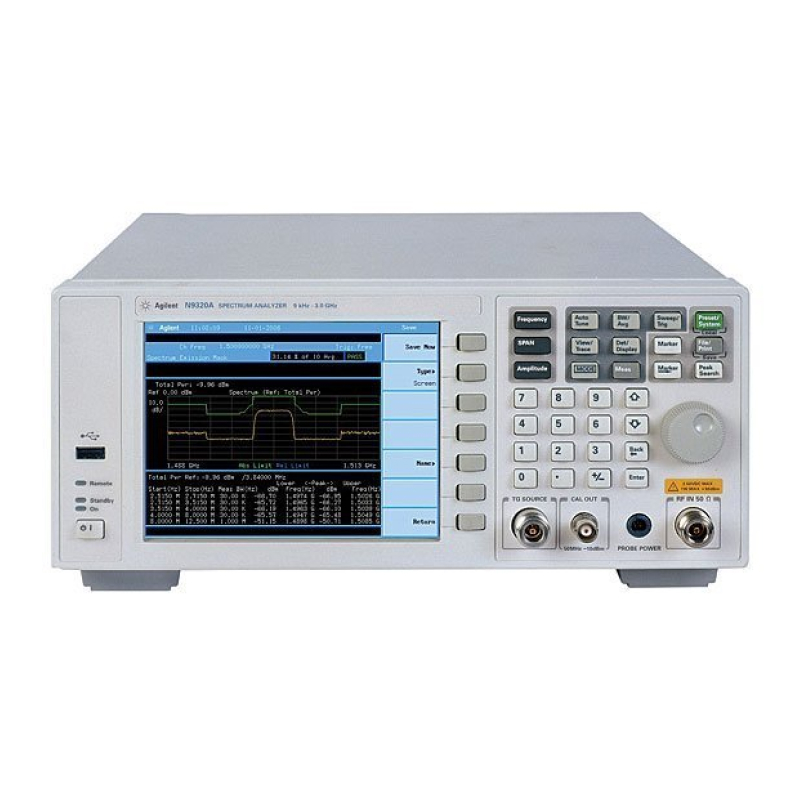

Анализатор спектра Agilent N9320A – это высокоточный прибор, предназначенный для измерения и анализа радиочастотных сигналов в диапазоне от 9 кГц до 3 ГГц. Он сочетает в себе отличные технические характеристики, широкий набор интерфейсов и удобный пользовательский интерфейс, что делает его идеальным решением для работы в лабораторных и промышленных условиях.
Высокая точность измерений обеспечивается низким уровнем гармонических искажений, который не превышает -80 дБн/Гц, и отличными параметрами фазового шума -110 дБн/Гц, что гарантирует достоверность анализа даже в сложных радиочастотных средах. Прибор способен измерять сигналы с мощностью до +30 дБм, что делает его подходящим для тестирования мощных передатчиков и усилителей.
Для анализа слабых сигналов Agilent N9320A оснащен высокочувствительным приемником с уровнем собственного шума -144 дБм при включенном предусилителе, что позволяет обнаруживать даже малейшие отклонения в спектре. Благодаря скорости свипирования 9,2 мс, прибор обеспечивает оперативную обработку данных, что особенно важно при динамическом анализе сигналов.
Встроенная память объемом 16 Мбайт позволяет сохранять результаты измерений и конфигурации для последующего анализа. Для удобства работы прибор оснащен 6,5-дюймовым TFT-дисплеем, обеспечивающим яркое и четкое отображение спектров и параметров сигнала.
Широкий набор интерфейсов, включая USB, LAN, GPIB и VGA, дает возможность интеграции анализатора в автоматизированные измерительные системы, удаленного управления и передачи данных. Это делает его удобным инструментом для разработчиков, инженеров и специалистов, работающих в сфере радиочастотных измерений.
Благодаря своей точности, скорости работы и удобству эксплуатации, Agilent N9320A является надежным выбором для тестирования, настройки и анализа радиочастотных устройств в самых разных приложениях – от телекоммуникационных систем до исследований в области беспроводных технологий.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
36131-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3 |
|
Гармонические искажения
|
-80 дБн |
|
Фазовый шум
|
-110 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
1024 х 768 |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра N9320A;
- Руководство по эксплуатации в виде печатной копии и на компакт-диске (на английском языке);
- Справочное руководство по программированию на компакт-диске (на английском языке).
| Частотные параметры | |
| Диапазон частот |
От 9 кГц до 3 ГГц (закрытый вход) От 100 кГц до 3 ГГц (с предусилителем) |
| Погрешность частоты внутреннего опорного генератора 10 МГц | |
| Скорость старения | ±1 х 10-6 за год |
| Температурная нестабильность | ±1 х 10-6 в интервале от 0 до + 50 °С |
| Нестабильность при изменении напряжения питания на ±5 % | ±0,3 х 10-6 |
| Погрешность измерения частоты | ±(индицируемая частота х погрешн. опорн. частоты + 1% х полоса обзора + 20 % х полоса пропускания + разрешение маркера |
| Полоса обзора (ПО) | 0 Гц (нулевой обзор); от 100 Гц до 3 ГГц |
| Разрешающая способность | 1 Гц |
| Погрешность | ±(1 % от полосы обзора) + 2 (полоса обзора/460) |
| Фазовый шум на частоте 1 ГГц | |
| Отстройка от несущей: | |
| 10 кГц | < -88 дБс/Гц (< -90 дБс/Гц, тип.) |
| 100 кГц | < -100 дБс/Гц (< -102 дБс/Гц, тип.) |
| 1 МГц | < -108 дБс/Гц (< -110 дБс/Гц, тип.) |
| Остаточная ЧМ | ≤ 150 Гц (ПП 1 кГц, ПВФ 1 кГц) |
| Полоса пропускания (ПП) (-3 дБ) | От 10 Гц до 1 МГц в последовательности 1-3-10 |
| Погрешность |
±20 % (ПП: от 1 кГц до 1 МГц) ±5 % (ПП: от 10 Гц до 300 Гц) |
| Коэфф. прямоугольности |
< 15 при ПО от 1 кГц до 1 МГц, тип. < 5 при ПО от 10 до 300 Гц, тип. |
| Полоса видеофильтра | от 1 Гц до 3 МГц в последовательности 1-3-10 |
| Амплитудные параметры | |
| Пределы измерения уровня | От уровня собственного шума до +30 дБм |
| Пределы ослабления входного аттенюатора | От 0 до 70 дБ с шагом 1 дБ |
| Точка компрессии усиления на 1 дБ |
> 0 дБм при полной мощности на вх. смесителе > -20 дБм при полной мощности на предусилителе |
| Средний уровень собственного шума без предусилителя: | |
| от 0 до 100 кГц | < -90 дБм (тип.) |
| от 100 кГц до 1 МГц | < -90 дБм - 3 f (100 кГц) дБ |
| от 1 до 10 МГц | < -124 дБм |
| от 10 МГц до 3 ГГц | < -130 дБм + 3 f (ГГц) дБ |
| с предусилителем: | |
| от 100 кГц до 1 МГц | < -108 дБм - 3 f (100 кГц) дБ |
| от 1 до 10 МГц | < -142 дБм |
| от 10 МГц до 3 ГГц | < -148 дБм + 3 f (ГГц) дБ |
| Неравномерность АЧХ |
±0,8 дБ от 100 кГц до 3 ГГц (без предусилителя) ±1,5 дБ от 1 МГц до 3 ГГц (с предусилителем) |
| Абсолютная амплитудная погрешность |
±0,3дБ (без предусилителя) ±0,4 дБ (с предусилителем) |
| Суммарная погрешность измерения уровня в диапазоне от 10 МГц до 3 ГГц (достоверность 95 %, от 20 до 30°С, опорный уровень от 0 до -50 дБм, входной аттенюатор 10 дБ, входной сигнал от 0 до -50 дБм, предусилитель выключен) | ±2 дБ |
| Нелинейные искажения и комбинационные составляющие | |
| Гармонические искажения (точка пересечения 2-го порядка) | ±35 дБм от 10 до 500 МГц |
| Интермодуляционные искажения (точка пересечения 3-его порядка) | +10 дБм (+13 дБм, ном.) от 100 МГц до 3 ГГц |
| Комбинационные искажения | < -60 дБс (-30 дБм на входном смесителе) |
| Собственные комбинац. помехи | < -80 дБм (согласов. нагрузка на входе, вх. аттен. 0 дБ) |
| Развертка | |
| Длительность развертки |
От 9,2 мс до 4000 с (ПО > 0) От 20 мкс до 4000 с (нулевой обзор) |
| Следящий генератор (опция) | От 9 кГц до 3 ГГц, уровень от -30 до 0 дБм |
| ВЧ вход |
Соединитель типа N, 50 Ом, КСВн < 1,5 (от 100 кГц до 3 ГГц) |
| Интерфейсы | 10 Base-T, USB |
| Общие характеристики N9320A | |
| Внутренняя память для хранения данных | 16 Мбайт |
| Требования к питанию | 100 - 240 В перем. тока; 50 - 60 Гц (автоматическая установка пределов напряжения) |
| Потребляемая мощность | < 65 Вт |
| Время установления рабочего режима | 45 минут |
| Диапазон рабочих температур | От 0 до 45 °С |
| Диапазон температур хранения | От -20 до 70 °С |
| Масса | 9,1 кг (без опций) |
| Габаритные размеры | 132,5 мм (высота) х 320 мм (ширина) х 400 мм (глубина) (без ручек) |
