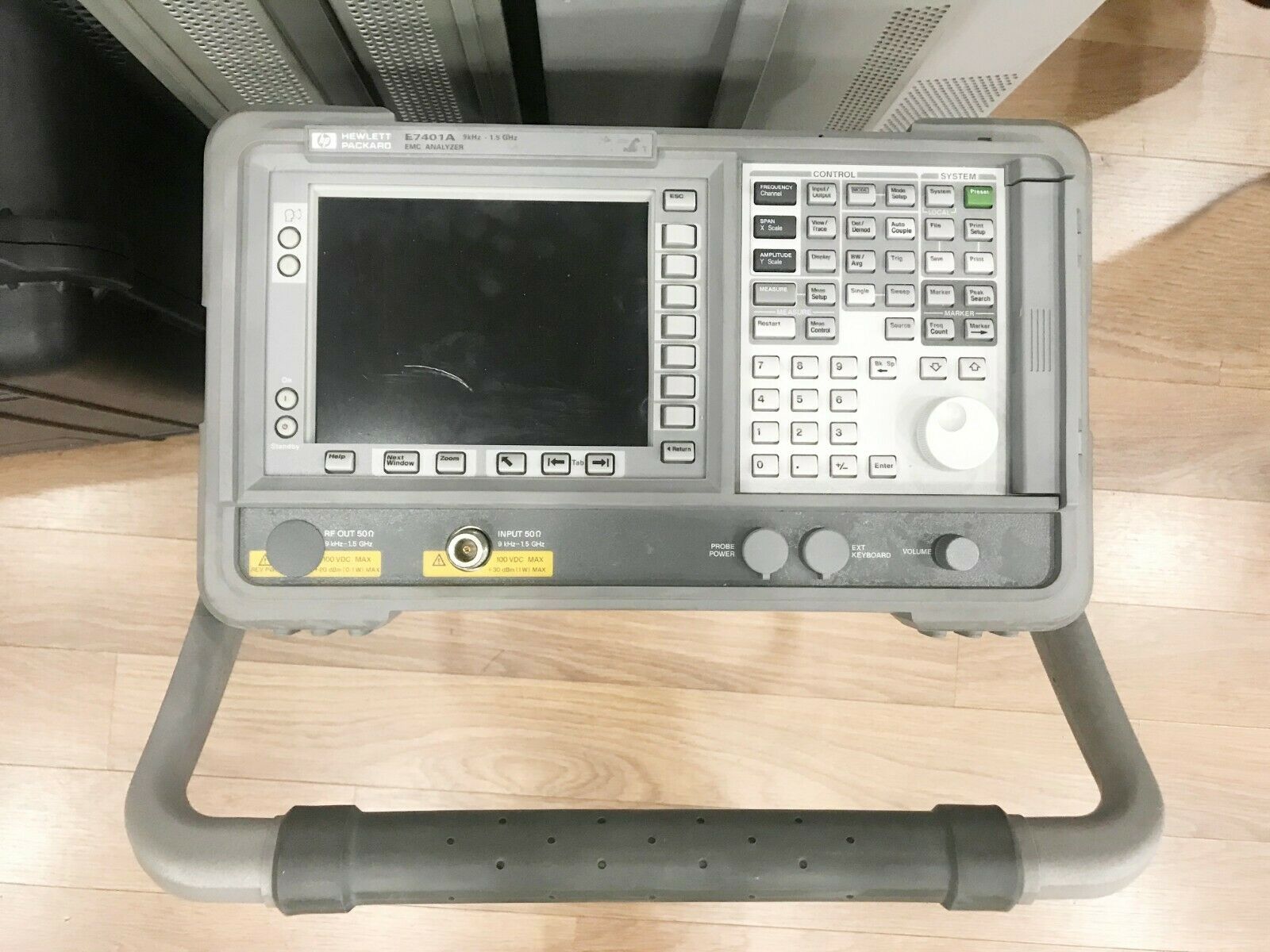

Keysight (Agilent/HP) E7401A для ЭМС: Диапазон частот от 9 кГц до 1,5 ГГц Тестирование соответствия электромагнитной совместимости (EMI) на этапе разработки Заранее запрограммированные автоматизированные измерения Полная функциональность спектрального анализатора Без разницы, в какой отрасли вы работаете: информационные технологии, автомобильная промышленность, связь или медицинская электроника - вам необходимо оценить ЭМС-производительность своих изделий на этапе разработки. С помощью анализаторов Keysight E7400A для ЭМС вы можете быстро и легко оценить производительность.
Совмещенный с широкополосной антенной, анализатор серии E7400A предоставляет возможность проверять наличие излучения, исходящего из вашего устройства (DUT). Это лучше всего делать в зоне, свободной от отражающих объектов, таких как открытая площадка или камера ЭМИ.
Проверьте наличие шума или помех на линиях питания или передачи данных, связав анализатор серии E7400A с линией питания или передачи данных через сеть стабилизации импеданса линии (LISN) или абсорбирующий зажим.
Если у вас возникла проблема с излучением, вы можете использовать анализатор E7400A с зондом ближнего поля 11940A или 11941A, чтобы выявить и диагностировать источник проблемы.
Анализаторы серии E7400A для ЭМС имеют следующие функциональные возможности и особенности для быстрых измерений:
- Детекторы для выполнения измерений пикового, квазипикового и среднего уровней.
- Полные настройки измерения, включая ширину диапазона и ЭМИ.
- Отображение двух линий предела и отступов.
- Коррекции для антенн, кабелей и усилителей.
- Измерение пиковых, квазипиковых и средних амплитуд 2000 сигналов и сохранение результатов во внутренний список.
- Использование функции "Зона" для увеличения сигнала при просмотре широкого спектра.
- Встроенный дисковод на 3.5 дюйма.
- Большой, четкий цветной дисплей.
- Встроенный предусилитель с номинальным усилением 20 дБ.
- Сортировка, повторное измерение, отметка и удаление сигналов во внутреннем списке.
- Стандартные порты GPIB и параллельных портов.
- Доступен аккумуляторный блок.
- Редактирование, настройка и сохранение линий ограничения и коэффициентов коррекции.
- Опциональный встроенный генератор отслеживания до 3 ГГц.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
1.5 |
|
Гармонические искажения
|
-75 дБн/Гц |
|
Фазовый шум
|
-80 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Интерфейс
|
GPIB, RS-232, VGA |
|
Питание
|
195-250 В |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
| Частотный диапазон | 9 кГц - 1.5 ГГц |
| Ширина полосы пропускания RBW | 1 Гц - 3 МГц (в 1-3-10 последовательности) |
| Шаг частоты по оси X | 1 Гц |
| Ширина линейки частот | 0 Гц - 100 МГц (автоматический выбор шага) |
| Чувствительность по оси Y | -135 до +30 дБм |
| Диапазон аттенюаторов | 0-70 дБ в 10 дБ шагах |
| Диапазон усилителя предусилителя | 0-30 дБ в 1 дБ шагах |
| Коэффициент превышения шума DANL | -135 дБм при RBW=1 Гц, -128 дБм при RBW=10 Гц, -98 дБм при RBW=100 кГц |
| Сквозной уровень | -60 дБм (максимальный входной уровень с превышением шума DANL) |
| Гармонические искажения | < -60 дБc при входном уровне -30 дБм на частоте 1 ГГц |
| Максимальный уровень входного сигнала | +30 дБм |
| Фазовая шумоустойчивость | -80 дБc/Гц при 10 кГц смещении от несущей на частоте 1 ГГц |
| Время усреднения | 1, 3, 10, 30, 100, 300 и 1000 мс |
| Количество точек на графике | до 401 точки |
| Точность определения частоты | < 5 Гц при использовании внешнего источника частоты |
| Интерфейсы | GPIB, RS-232, цифровой видеовыход, LAN (опционально) |
