Артикул:
m-115113
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
7.5
Гармонические искажения
—
-65 дБн/Гц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Встроенный предусилитель. Программные опции — трекинг-генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция — расширенный набор измерений (измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM.
Особенности:
- Частотный диапазон: 9 кГц...7,5 ГГц.
- Сред. уровень собственных шумов: <−161 дБм/Гц.
- Фазовый шум: от −115 дБн/Гц при отстр. на 1 МГц @ 1 ГГц.
- Погрешность измерения амплитуды < 0,7 дБ.
- Разрешение полосы пропускания: 1 Гц.
- Встроенный предусилитель, маркерные измерения.
- Программные опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, анализ цифровых модуляций.
- Диагональ экрана 25,6 см (разрешение 1024×600).
- Интерфейсы USB, LAN.
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7.5 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-112 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±5×10-6 |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
1024 х 600 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
36 |

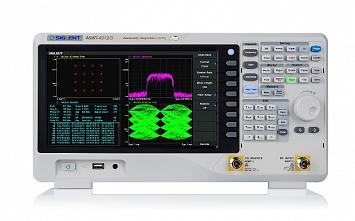

- Анализатор спектра АКИП-4212/3
- Шнур питания
- Кабель USB
- CD с ПО
| Частота | |
| Частотный диапазон | 9 кГц…7,5 ГГц |
| Разрешение | 1 Гц |
| Погрешность источника опорной частоты | ± (1*10-6+5*10-7*N), Где N – количество лет выпуска из производства |
| Полоса обзора | Нулевая; 100 Гц…7,5 ГГц |
| Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц -112 дБн/Гц на 1 МГц для АКИП-4212/3 |
| Скорость развертки | 1 мс … 7000 с |
| Полоса пропускания | |
| Полоса пропускания ПЧ | 1 Гц… 3 МГц |
| Погрешность установки полосы пропускания ПЧ | ± 5 % |
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 |
| Полоса пропускания ПЧ | 1 Гц…10 МГц |
| Амплитуда | |
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен |
| Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) |
| Предусилитель | 20 дБ |
| Максимальный входной уровень | ± 50 В пост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен) |
| Средний уровень собственного шума (DANL) | |
| С выключенным предусилителем: | |
|
100 кГц…1 МГц 1 МГц…10 МГц 10 МГц…200 МГц 200 МГц…1,5 ГГц 1,5 МГц…3,2 ГГц 3,2 МГц…5,0 ГГц 5,0 МГц…6,5 ГГц 6,5 МГц…7,5 ГГц |
-105 дБм -122 дБм -142 дБм -142 дБм -140 дБм -137 дБм -136 дБм -134 дБм |
| С включенным предусилителем: | |
|
100 кГц…1 МГц 1 МГц…10 МГц 10 МГц…200 МГц 200 МГц…1,5 ГГц 1,5 МГц…3,2 ГГц 3,2 МГц…5,0 ГГц 5,0 МГц…6,5 ГГц 6,5 МГц…7,5 ГГц |
-105 дБм -122 дБм -142 дБм -142 дБм -140 дБм -137 дБм -136 дБм -134 дБм |
| Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50 | |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) |
| КСВ | ≤ 1,5 (От 1 МГц, аттенюатор 20 дБ) |
| Гармонические искажения второго порядка |
- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц |
| Трекинг генератора* | |
| Диапазон частот | 100 кГц…7,5 ГГц |
| Выходной уровень | -40 дБм…0 дБм (разреш 1 дБ) |
| Неравномерность АЧХ | ± 3 дБ |
| Полоса пропускания | 3 кГц … 3 МГц |
| ЭМС (Опция) | |
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
| Детектор | Пиковый, Усреднение, Квазипиковый RMS |
| Рефлектометр (Опция) | |
| Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) |
| Расширенные измерительные функции (Опция) | |
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот |
| Анализ цифровых модуляций (Опция) | |
| Виды измерений |
ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 |
| Длинна | 16…4096 |
| Количество символов | 4, 6, 8, 10, 12, 14, 16 |
| Скорость | 1 к выб … 2.5 M выборок |
| Выходы | |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Трекинг генератор | Соединитель N-типа; 50 Ом |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
| ДУ | LAN, USB (2 шт) |
| Общие данные | |
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
| Дисплей | 25,6 см, ЖК, разрешение 1024х600 |
| Потребляемая мощность | 30 Вт |
| Условия эксплуатации | 0…+50 °С |
| Габаритные размеры | 393 х 207 х 116,5 мм (Ш × В × Г) |
| Вес | ≤ 4,7 кг (включая трекинг генератор) |
| Питание | 100…240 В (автовыбор), 45…440 Гц |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
