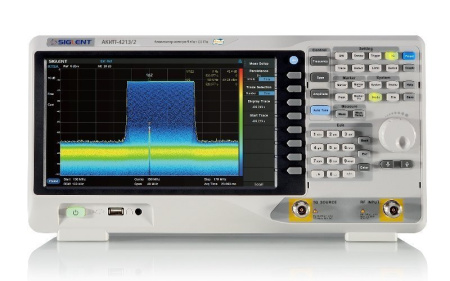

Анализатор спектра АКИП-4213/1 представляет собой мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов. Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня. Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.
Серия анализаторов спектра реального времени АКИП-4213 сочетает в себе полнофункциональный анализатор спектра и сигналов с анализатором спектра реального времени, с возможностью анализа параметров модуляции и предварительных испытаний на ЭМС. В режиме реального времени, анализатор позволяет захватывать сигналы длительностью от 7,2 мкс, что обеспечивает гибкость и универсальность.
Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
- Частотный диапазон: 9 кГц...5 ГГц
- Сред. уровень собственных шумов: <-161 дБм/Гц
- Фазовый шум: от -112 дБн/Гц при отстр. на 1 МГц @ 1 ГГц
- Погрешность измерения амплитуды < 0,7 дБ
- Разрешение полосы пропускания: 10 Гц
- Трекинг генератор (TG) в базовой комплектации
- Встроенный предусилитель, маркерные измерения
- Программные опции: расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, Анализ цифровых модуляций
- Режим работы в реальном времени
- Диагональ экрана 25,6 см (разрешение 1024x600)
- Интерфейсы: USB, LAN, GPIB (опция)
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Номер записи в ГосРеестре СИ
|
81820-21 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
5 |
Гармонические искажения
|
-65 дБн |
Фазовый шум
|
-112 dBc |
Максимальный измеряемый уровень
|
+20 дБм |
Опорный генератор
|
±5×10-6 |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
10,1" |
Интерфейс
|
LAN, USB |
Питание
|
100-240 В |
Разрешение экрана
|
1024 х 600 |
Тип дисплея
|
Сенсорный емкостной |
Гарантия, (мес)
|
36 |
- Анализатор спектра
- Шнур питания
- Кабель USB
- CD с ПО
Частота | |
Частотный диапазон | 9 кГц … 5 ГГц |
Разрешение | 1 Гц |
Погрешность источника опорной частоты | ±5·10¯⁶ |
Температурная нестабильность частоты | ±1·10¯⁶ |
Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели |
Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
Скорость развертки | 1 мс … 7500 с |
Полоса пропускания | |
Полоса пропускания ПЧ | 1 Гц … 3 МГц (шаг 1-3-10) |
Погрешность полос пропускания фильтров ПЧ (Гц | ±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц |
Коэффициент прямоугольности фильтров ПЧ | 4,8 по уровням -60 дБ и -3 дБ |
Полоса пропускания видео | 1 Гц…10 МГц (шаг 1-3-10) |
Амплитуда | |
Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен |
Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) |
Предусилитель | 20 дБ |
Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, |
Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) |
Средний уровень собственного шума (DANL) | С включенным предусилителем |
100 кГц…1 МГц | -133 дБм |
1 МГц…10 МГц | -151 дБм |
10 МГц…200 МГц | -161 дБм |
200 МГц…1,5 ГГц | -155 дБм |
1,5 МГц…3,2 ГГц | -159 дБм |
3,2 МГц…5,0 ГГц | -157 дБм |
5,0 МГц…6,5 ГГц | -157 дБм |
6,5 МГц…7,5 ГГц | -155 дБм |
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50 | |
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм) |
Пределы допускаемой абсолютной погрешности измерений уровня в режиме реального времени (RTSA) | С выключенным предусилителем: ± 1,0 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) |
КСВ | ≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ) |
Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
Трекинг генератор | |
Диапазон частот | 100 кГц…5 ГГц |
Выходной уровень | -40 дБм…0 дБм (разреш 1 дБ) |
Погрешность установки уровня мощности | ± 1 дБ (на частоте 50 МГц) |
Неравномерность АЧХ | ± 3 дБ |
Векторный анализатор | |
Виды измерений | S11, S21 |
Диапазон частот | 100 кГц…5,0 ГГц |
Полоса фильтра ПЧ (IFBW) | 10 кГц |
Динамический диапазон | S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц |
Уровень шума | 0,1 дБ, RBW 10 кГц |
Выходная мощность | -5 дБм |
Формат отображения | Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза |
Количество точек данных | 101…751 |
Режим работы в реальном времени | |
Полоса | 25 МГц (Опция 40 МГц) |
Полоса обзора | от 5 кГц |
Режимы отображения | Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр |
Количество точек данных | 800 |
Число маркеров | 8 |
Окна | Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное |
ЭМС (Опция) | |
Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
Детектор | Пиковый, Усреднение, Квазипиковый RMS |
Рефлектометр (Опция) | |
Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) |
Расширенные измерительные функции | |
Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот |
Анализ цифровых модуляций (Опция) | |
Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 |
Длинна | 16…4096 |
Колличество символов | 4, 6, 8, 10, 12, 14, 16 |
Скорость | 1 квыб … 2.5 Mвыборок |
Входы | |
ВЧ вход | Соединитель N-типа; 50 Ом |
Трекинг генератор | Соединитель N-типа; 50 Ом |
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
ДУ | LAN, USB (2 шт), GPIB (опция) |
Общие данные | |
Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
Дисплей | 25,6 см, ЖК, разрешение 1024х600 |
Потребляемая мощность | 30 Вт |
Условия эксплуатации | 0…+50 °С |
Габаритные размеры | 393 х 207 х 116,5 мм (Ш × В × Г) |
Вес | ≤ 4,7 кг (включая трекинг генератор) |
Питание | 100…240 В (автовыбор), 45…440 Гц |
