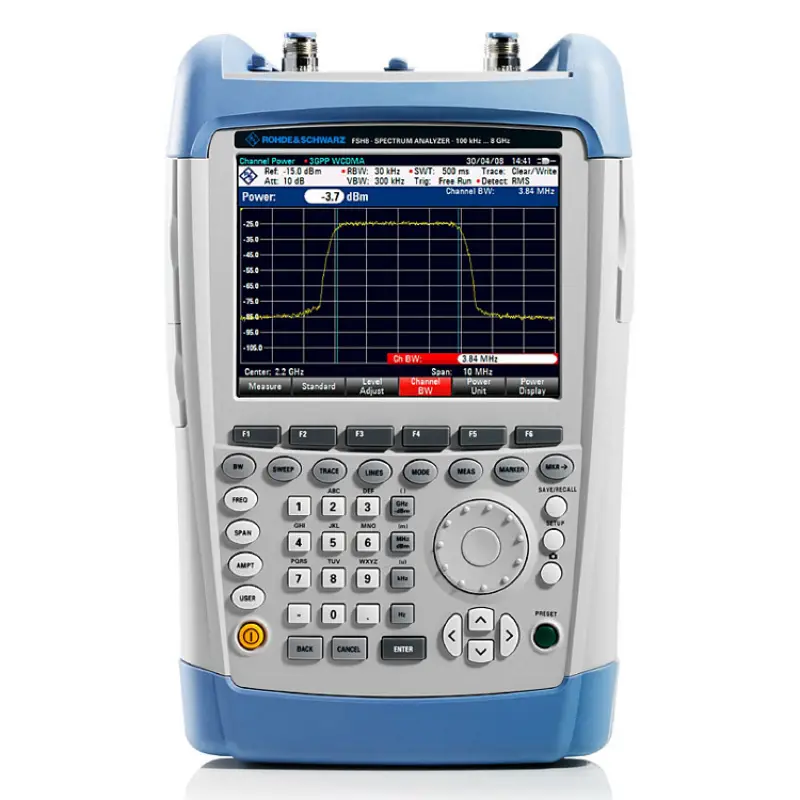

Анализатор спектра Rohde & Schwarz FSH8 (FSH8.18) с предусилителем и следящим генератором представляет собой высококлассное устройство, предназначенное для детального анализа радиочастотных сигналов в диапазоне частот от 9 кГц до 8 ГГц. Это делает анализатор идеальным выбором для специалистов, работающих в области разработки и тестирования беспроводных систем, а также для операторов связи, которым необходимо обеспечить высокое качество передачи данных.
Одной из выдающихся характеристик FSH8 является его способность обеспечивать гармонические искажения на уровне -60 дБн/Гц и фазовый шум до -105 дБн/Гц. Эти параметры играют ключевую роль в точности и надежности измерений, позволяя пользователям точно оценивать качество сигналов и выявлять возможные помехи. Максимальный измеряемый уровень в +33 дБм демонстрирует возможность устройства работать с сильными сигналами, что особенно важно в сложных условиях радиочастотной среды.
Анализатор оснащен опорным генератором с высокой стабильностью, обеспечивающим отклонение всего ±1×10^-6. Это позволяет проводить точные измерения и гарантирует высокую надежность результатов. Дисплей диагональю 6,5 дюймов с разрешением 640 х 480 пикселей обеспечивает четкость и удобочитаемость информации, что особенно важно при анализе сложных сигналов.

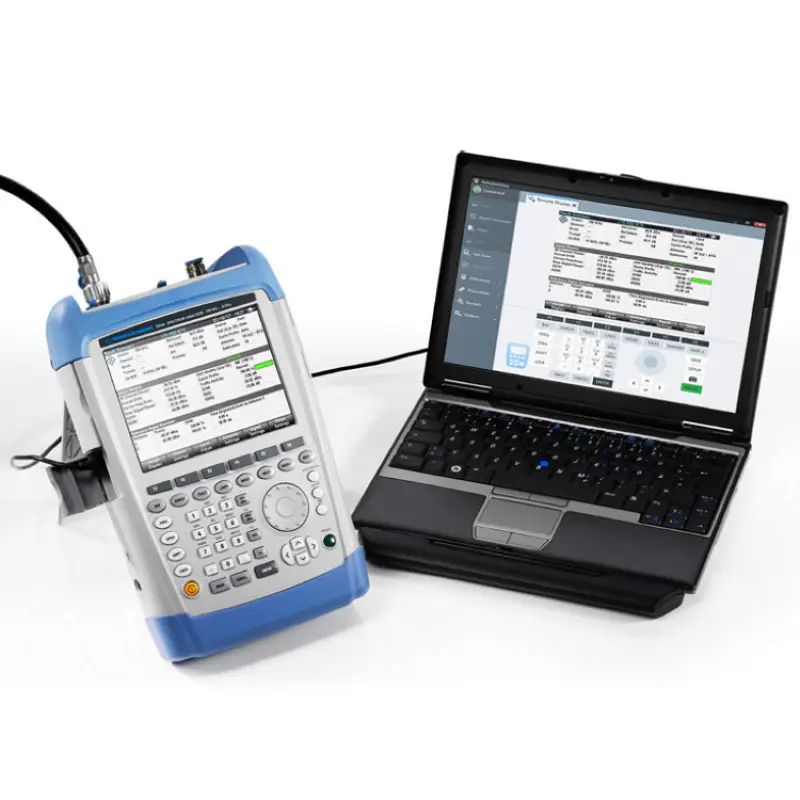

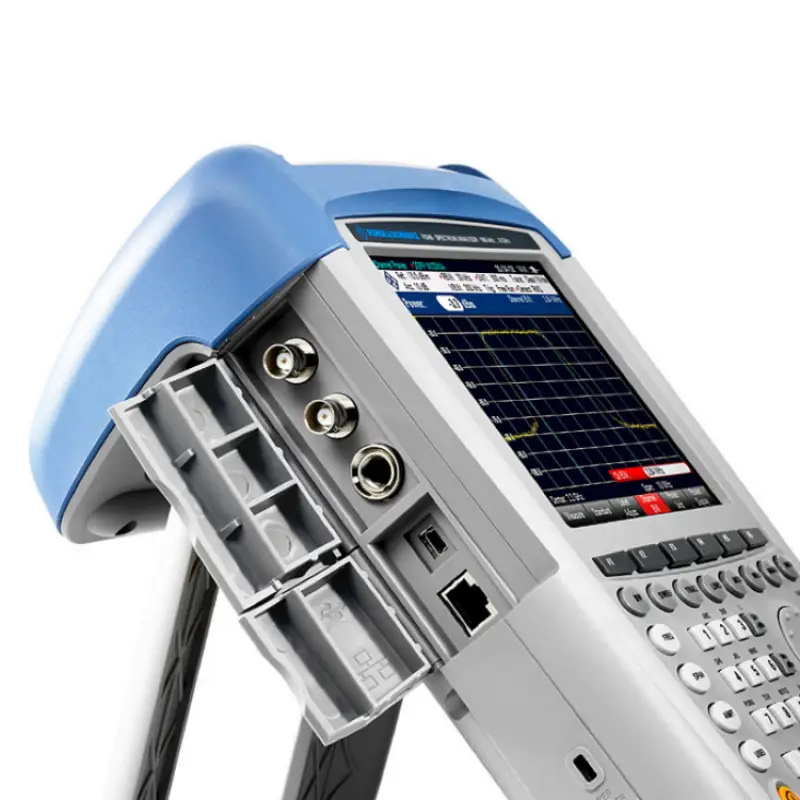

Устройство также поддерживает интерфейсы USB и LAN, что позволяет легко интегрировать его в существующие системы и обмениваться данными с другими устройствами. Питание от сменного Li-Ion аккумулятора обеспечивает мобильность и возможность работы в полевых условиях без необходимости постоянного подключения к сети.
Rohde & Schwarz FSH8 — это мощный инструмент, который сочетает в себе высокую производительность и множество функций, необходимых для современных приложений в области радиочастотной инженерии. Его надежность и точность делают его незаменимым помощником для профессионалов, стремящихся к достижению высоких стандартов качества в своих измерениях.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
41876-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
8 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-105 дБн/Гц |
|
Максимальный измеряемый уровень
|
+33 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
1 |
- Аккумуляторная литиево-ионная батарея (4 А•ч)
- USB-кабель
- Сетевой кабель (LAN)
- Адаптер для сети переменного тока
- Компакт-диск с программным обеспечением R&S®FSH4View и документацией
- Краткое руководство по эксплуатации
| Модификация | Диапазон частот | Предусилитель | Следящий генератор | КСВН мост | Инжектор питания | |
| FSH4 | модель.04 | 9 кГц – 3,6 ГГц | ✔ | - | - | - |
| модель.14 | 9 кГц – 3,6 ГГц | ✔ | ✔ | - | - | |
| модель.24 | 100 кГц – 3,6 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH8 | модель.08 | 9 кГц – 8 ГГц | ✔ | - | - | - |
| модель.18 | 9 кГц – 8 ГГц | ✔ | ✔ | - | - | |
| модель.28 | 100 кГц – 8 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH13 | модель.13 | 9 кГц – 13,6 ГГц | ✔ | - | - | - |
| модель.23 | 9 кГц – 13,6 ГГц | ✔ | ✔ | ✔ | - | |
| FSH20 | модель.20 | 9 кГц – 20 ГГц | ✔ | - | - | - |
| модель.30 | 9 кГц – 20 ГГц | ✔ | ✔ | ✔ | - | |
|
Диапазон частот |
от 9 кГц до 8 ГГц |
| Точность воспроизведения частоты | 2,5 х 10-6; 5 х 10-8 с GSP приемником R&S®HA-Z240; 5 х 10-9 с источником опорной частоты R&S®FSH-Z114 |
| Максимальная полоса демодуляции | 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) |
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) на частоте 3.6 ГГц; на частоте 8 ГГц |
| Точка пересечения третьего порядка | от 300 МГц до 3,6 ГГц >10 дБмВт, ном + 15 дБмВт; от 3,6 ГГц до 8 ГГц >3 дБмВт, ном + 10 дБмВт- |
| Фазовый шум |
при отстройке 30 кГц < -95 дБн (1 Гц), ном. -105 дБн (1 Гц); при отстройке 100 кГц < -100 дБн (1 Гц), ном. -110 дБн (1 Гц); при отстройке 1 МГц < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) |
| Погрешность измерения уровня | 10 МГц< f ≤ 3,6 ГГц < 1 дБ, ном. 0,5 дБ; 3,6 ГГц < f ≤ 8 ГГц < 1,5дБ, ном. 0,5 дБ |
| Дисплей | 6,5” цветной ЖК-дисплей с VGA-разрешением |
|
Время работы от батарей |
R&S®HA-Z204, 4 Ah до 3 ч; (без следящего генератора) R&S®HA-Z206, 6 Ah до 4,5 ч |
| Габаритные размеры (Ш×В×Г) | 194 × 300 × 69 мм (144 мм) |
| Масса | 3 кг |
