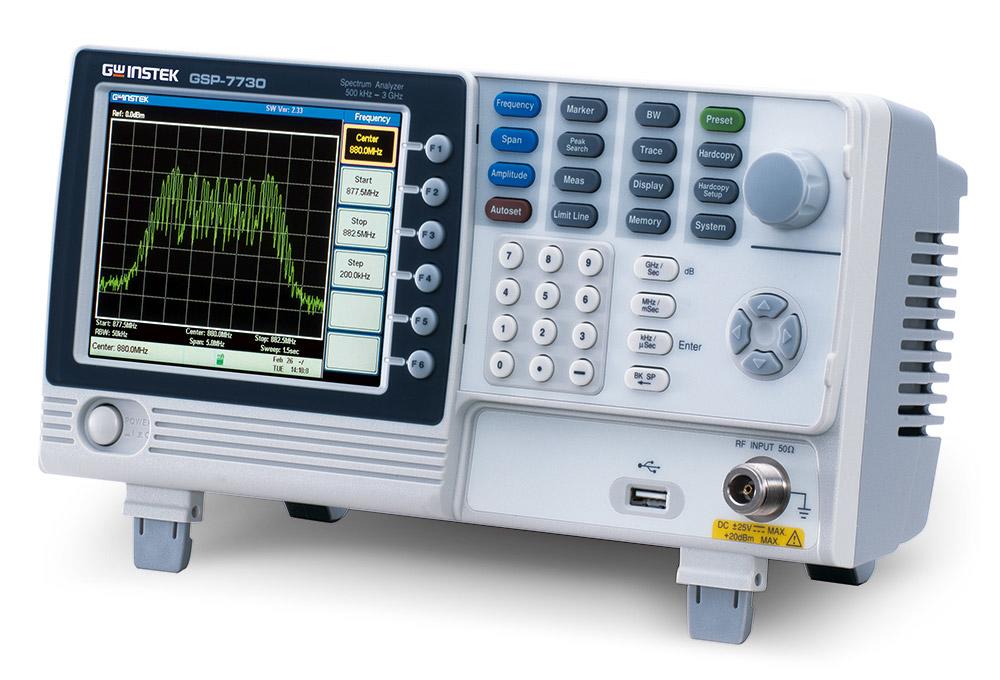

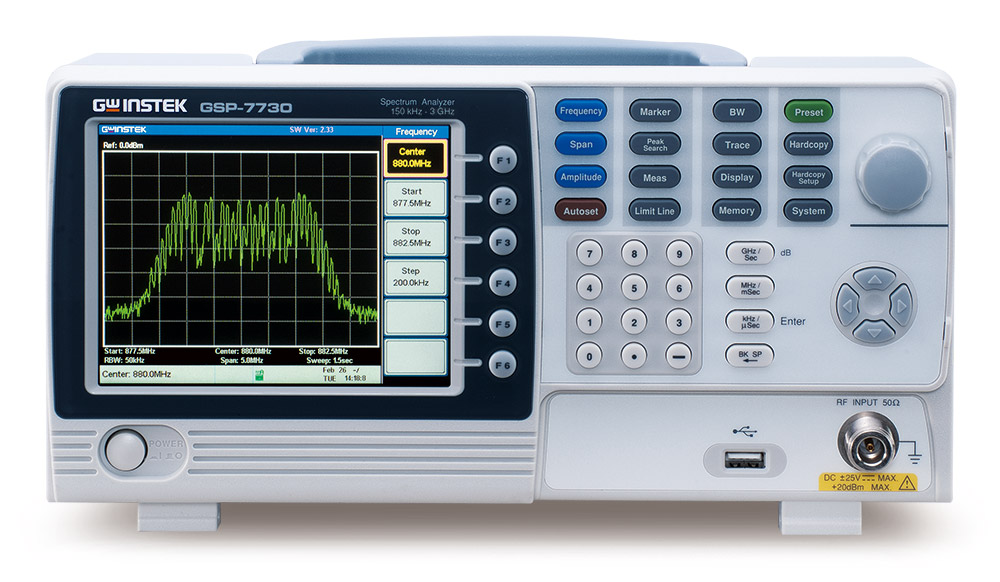

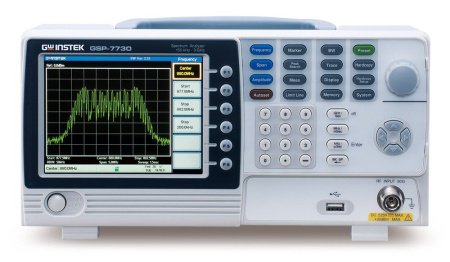

Анализатор спектра GW Instek GSP-7730 – измерительный прибор для наблюдения за колебаниями электромагнитного поля и электрических сигналов в диапазоне частот от 150 кГц до 3 ГГц. Устройство имеет компактные габариты, удобную панель управления и дисплей с большой диагональю, с которого удобно считывать результаты измерений.
Предусмотрена возможность установки полосы обзора от 100 Гц до 3 ГГц с разрешением 1 ГГц. Возможна установка нулевой полосы развертки. Скорость варьируется в диапазоне от 300 мс до 8,4 с с возможностью автоматической подстройки в зависимости от режима работы.

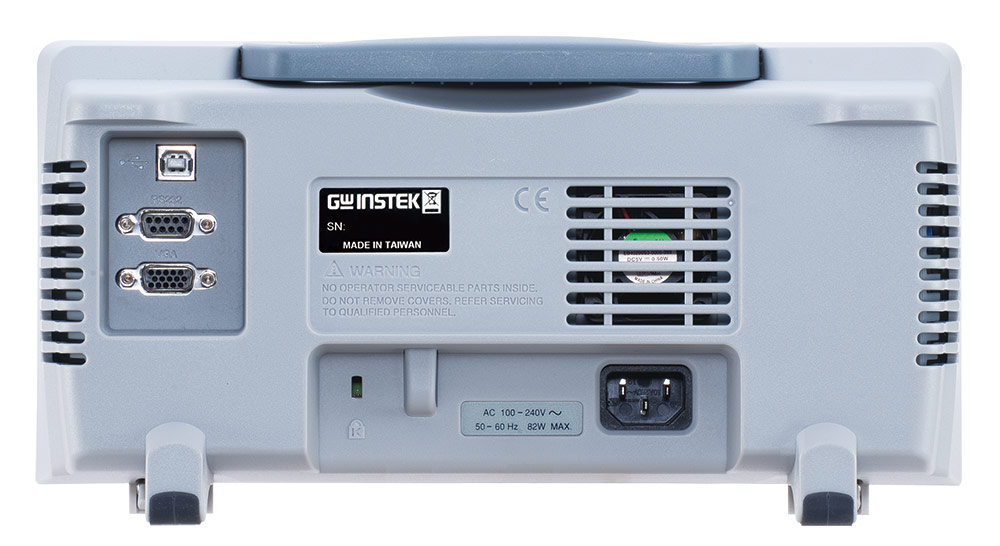

На корпусе устройства расположен высокочастотный вход с соединителем типа N и сопротивлением 50 Ом. Имеется возможность организации дистанционного управления. Устройства могут подключаться к анализатору спектра GW Instek GSP-7730 по интерфейсу USB или с помощью разъема RS232.
Для вывода данных на самом анализаторе предусмотрен жидкокристаллический цветной дисплей с разрешением 640 на 480 точек. С помощью VGA-разъема есть возможность вывести изображение с анализатора на внешний монитор, что удобно при использовании в учебных аудиториях и сервисных центрах.
Особенности:
- Частотный диапазон от 150 кГц до 3 ГГц.
- Цифровая ФАПЧ.
- Диапазон измерения уровня: от –100 до 20 дБмВт.
- Фазовые шумы от -85 дБн/Гц.
- Маркерные измерения, запись спектрограмм, пределов допусков, профилей во внутреннюю память и на внешний носитель.
- Предусмотрена возможность автоматической установки амплитуды измерений и полосы обзора.
- Есть возможность эксплуатации анализатора спектра в режиме допускового контроля.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
150 |
|
Макс. частота (ГГц)
|
3 |
|
Гармонические искажения
|
-70 дБн/Гц |
|
Фазовый шум
|
-85 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB, RS-232, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра GSP-7730
- Шнур питания
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
| Частота | |
| Частотный диапазон | 16 |
| Полоса обзора | GPS, 50 бит/с |
| Плотность фазовых шумов | До 3-х спутников, 250 бит/с |
| Скорость развертки | -65 … -160 дБм; точность ±1,0 дБм |
| Полоса пропускания | |
| Фильтры ПЧ (RBW) | 1 МГц, 300 кГц, 100 кГц, 30 кГц |
| Режим установки | Авто, ручной |
| Амплитуда | |
| Диапазон измерений | От среднего уровня собственных шумов до +20 дБм |
| Макс. входной уровень | 30 дБмВт, 25 Впост. |
| Средний уровень собственного шума (DANL) | ≤ -100 дБм при установках: центральная частота 1 ГГц, фильтр ПЧ 30 кГц |
| Неравномерность АЧХ |
± 3 дБ: 300 МГц…2,6 ГГц, ± 6 дБ: 80…300 МГц; 2,6…3 ГГц |
| Погрешность установки опорного уровня | ± 2 дБ: 1 ГГц, полоса обзора 5 МГц |
| Входы/Выходы | |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| ДУ | USB, RS232 |
| Видеовыход | VGA |
| Общие данные | |
| Дисплей | ЖК, разрешение 640 х 480 |
| Условия эксплуатации | +5… +45 °С |
| Габаритные размеры | 296 х 153 х 105 мм |
| Масса | 2,2 кг |
| Питание | 100…240 В (автовыбор), 50/50 Гц |
