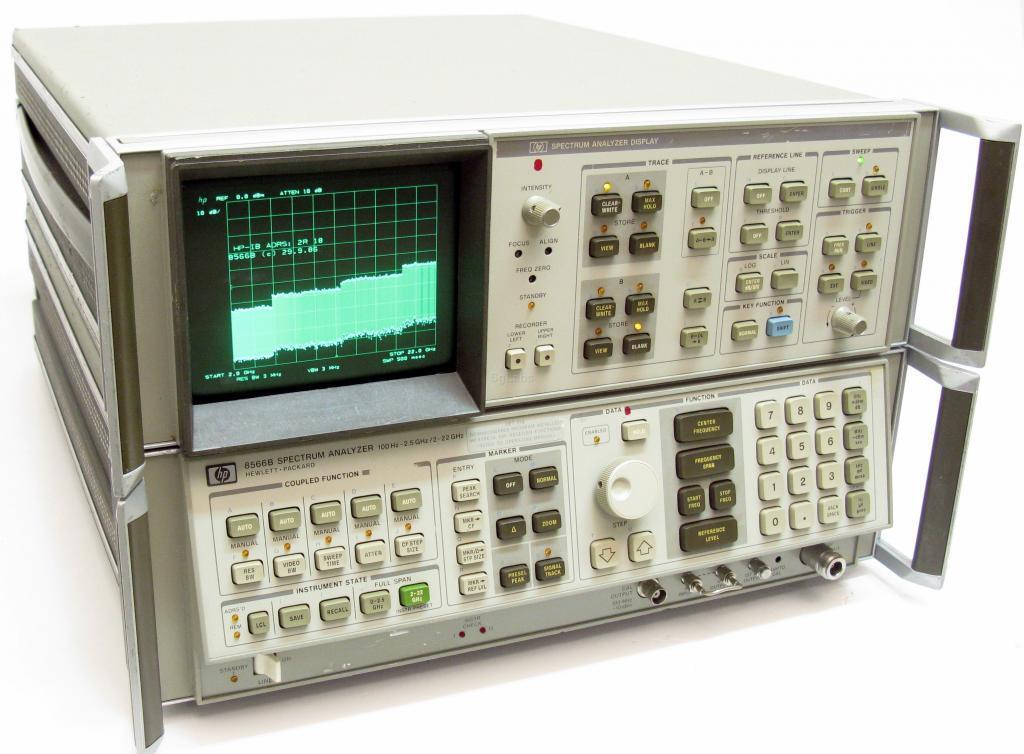

Анализатор спектра Hewlett Packard 8566B от 100Гц до 22ГГц (демонстрационный)

Анализатор спектра Hewlett Packard 8566B представляет собой высокоточный прибор, предназначенный для анализа сигналов в широком частотном диапазоне. Этот аппарат способен работать с частотами от 100 Гц до 22 ГГц, что делает его универсальным инструментом для исследований в различных областях, включая радиотехнику, телекоммуникации и электронику. При использовании внешнего смесителя диапазон частот может быть расширен до впечатляющих 110 ГГц, что позволяет проводить измерения на сверхвысоких частотах, недоступных для многих других анализаторов.

Одной из ключевых характеристик Hewlett Packard 8566B является его способность обеспечивать высокое разрешение полосы промежуточной частоты (ПЧ). При входном аттенюаторе 3 дБ, разрешение полосы ПЧ варьируется от 10 Гц до 3 МГц, что позволяет точно настраивать прибор под конкретные задачи. Это особенно важно при работе с сигналами, требующими высокой степени детализации, таких как слабые или сложные модулированные сигналы.

Прибор также отличается низким уровнем гармонических искажений, которые составляют всего -80 дБн/Гц. Это обеспечивает высокую точность измерений, минимизируя влияние нежелательных гармоник на результаты анализа. Кроме того, фазовый шум на уровне -95 дБн/Гц делает Hewlett Packard 8566B идеальным выбором для задач, где важна чистота сигнала, таких как исследования в области радиолокации или спутниковой связи.

Максимальный измеряемый уровень сигнала достигает +30 дБм, что позволяет работать с мощными сигналами без риска повреждения прибора. Встроенный опорный генератор с высокой стабильностью (±2,5×10-7) обеспечивает точность измерений даже в условиях изменяющейся температуры или других внешних факторов.

Интерфейс GPIB, встроенный в анализатор, позволяет легко интегрировать его в автоматизированные измерительные системы, что значительно упрощает процесс сбора и обработки данных. Это делает Hewlett Packard 8566B не только мощным, но и удобным инструментом для современных лабораторий и исследовательских центров.
