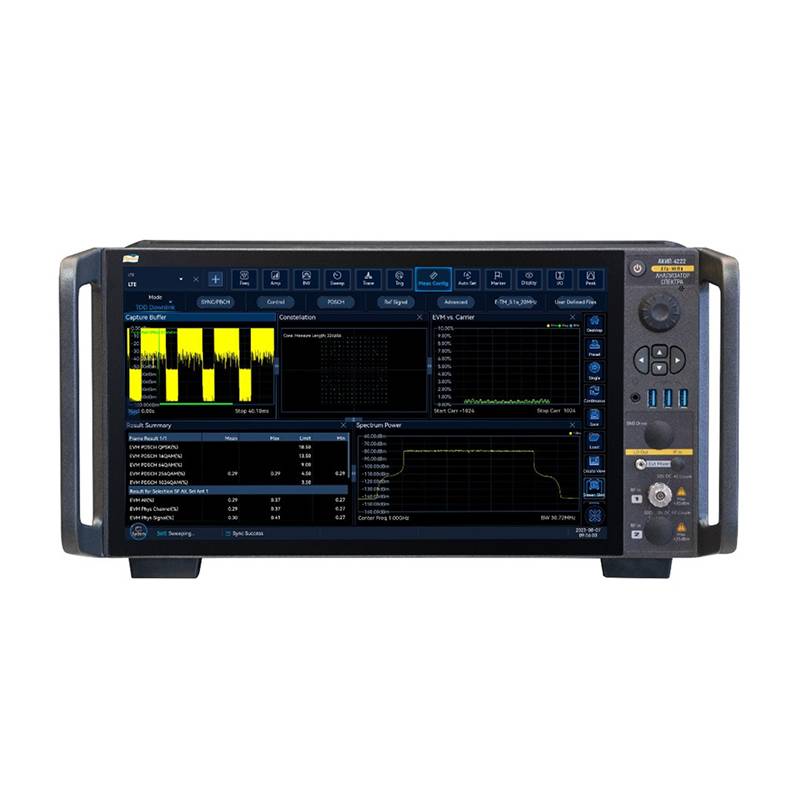

Анализатор спектра и сигналов АКИП-4222 опция 045, H34-45, S09 в кейсе

Анализатор спектра и сигналов АКИП-4222 опция 045, H34-45, S09, выполненный в компактном и удобном кейсе, представляет собой высокотехнологичный прибор, предназначенный для комплексных исследований и измерений радиочастотных характеристик. Основной частотный диапазон прибора охватывает широкий спектр от крайне низких частот 2 Гц до ультравысоких частот 45 ГГц, что делает его универсальным инструментом для самых разнообразных задач, от анализа слабых сигналов до измерений в миллиметровом диапазоне волн. Уникальной особенностью данного анализатора является чрезвычайно высокая чувствительность, обеспеченная уровнем собственных шумов на уровне -162 дБм, что позволяет надежно регистрировать очень слабые сигналы на фоне шумов. Это обеспечивается также за счет встроенного малошумящего предусилителя H34-45, который значительно улучшает качество принимаемого сигнала и расширяет динамический диапазон прибора.

Прибор оснащен сенсорным емкостным дисплеем размером 39,62 см, что обеспечивает удобство и интуитивно понятный контроль всех параметров и функций, а также возможность детального визуального анализа спектров и сигналов. Широкая полоса пропускания (RBW) варьируется от 0,1 Гц до 20 МГц, что позволяет проводить детальные исследования спектральной структуры сигнала с высокой разрешающей способностью. Полоса обзора охватывает диапазон от 10 Гц до 45 ГГц, при этом предусмотрена возможность настройки нулевой полосы обзора, что особо актуально для задач реального времени. Именно благодаря такой функциональности анализатор способен выполнять измерения не только как традиционный анализатор спектра, но и в режиме реального времени, опция которого позволяет фиксировать и анализировать быстро меняющиеся сигналы.

Фазовый шум, характеризующий стабильность генератора и качество измерений, находится на уровне -140 дБн/Гц при отстройке 1 МГц и несущей частоте 1 ГГц. Это обеспечивает высокую точность и надежность при проведении фазовых измерений и исследования характеристик синтезаторов или генераторов сигналов. Максимальный измеряемый уровень достигает +30 дБм, что позволяет анализатору работать с мощными сигналами без риска перегрузки входного тракта. Важным преимуществом этого устройства является гибкость и расширяемость: предусмотрена опциональная поддержка внешних модулей переносчиков частоты, что позволяет дополнительно расширять спектр измерений за пределы стандартных диапазонов, а также увеличивать полосу анализа с базовых 10 МГц до 40 МГц и фактически вплоть до 2 ГГц.

Функциональные возможности анализатора весьма широки и включают не только анализ спектра в режиме реального времени, но и I/Q анализ, который открывает возможности комплексного исследования модулированных сигналов, их демодуляции и декодирования. Благодаря установленной опции демодуляции аналоговых сигналов (АМ, ЧМ, ФМ) прибор самостоятельно проводит предварительный анализ, что значительно ускоряет и упрощает процесс работы операторов. Анализ цифровых сигналов, поддержка современных стандартов связи, таких как 5G NR, LTE, NB-IoT, WCDMA и GSM, делает данный анализатор актуальным в условиях быстро развивающихся телекоммуникационных технологий. Отдельно стоит отметить наличие дополнительных измерительных функций, таких как определение коэффициента шума и мощности, тестирование электромагнитной совместимости (ЭМС), и измерение фазового шума. Эти комплексные возможности делают прибор незаменимым помощником в лабораторных исследованиях, производственных испытаниях и при настроечных работах.

Для хранения большого объема данных предусмотрена возможность установки SSD диска до 4 ТБ, что особенно важно для долгосрочного сбора данных и последующего анализа. Прибор оснащен современными интерфейсами связи — USB, GPIB, LAN и опционально оптическим 10 Гбит, что обеспечивает интеграцию в разнообразные автоматизированные системы тестирования и позволяет проводить удаленное управление и сбор данных с максимальной скоростью передачи. Высокоточный опорный генератор с стабильностью порядка ±5×10^-10 гарантирует минимальные погрешности и надежность временных и частотных параметров измерений. Все перечисленные характеристики в совокупности делают анализатор АКИП-4222 с опциями 045, H34-45, S09 универсальным и мощным инструментом для широчайшего круга задач в области спектрального анализа, радиотехники и радиочастотной диагностики.
