ГОСРЕЕСТР
Артикул:
m-115277
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
77571-20
Мин. частота (кГц)
—
0.003
Макс. частота (ГГц)
—
67
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

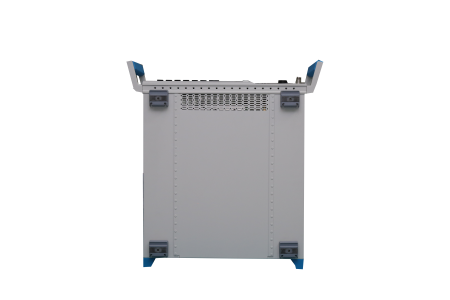

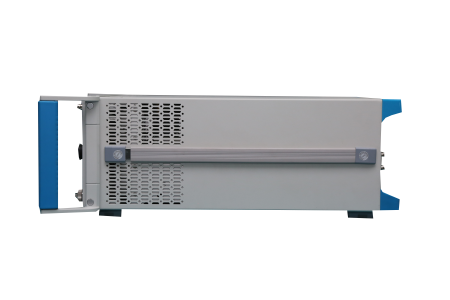

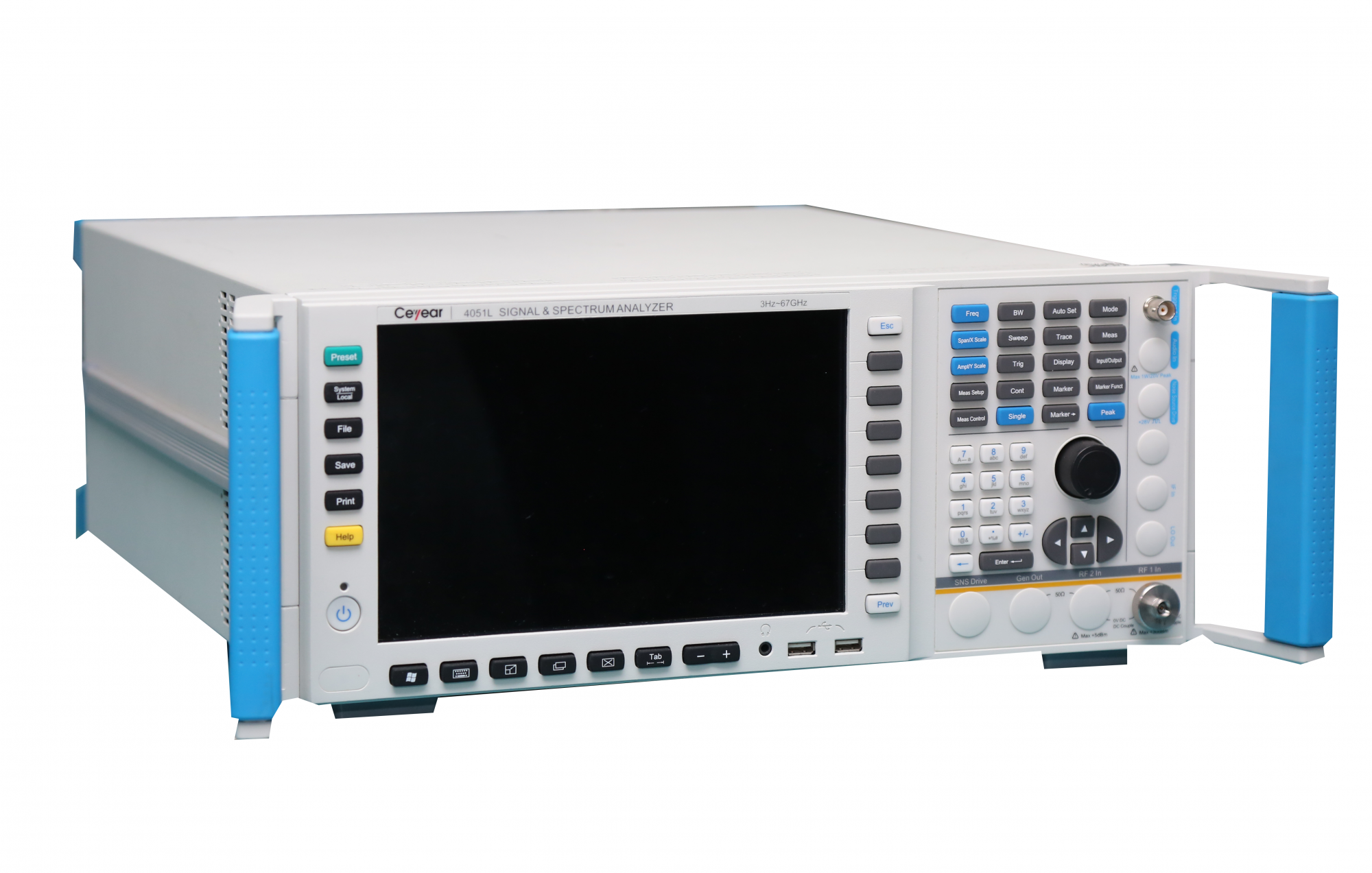

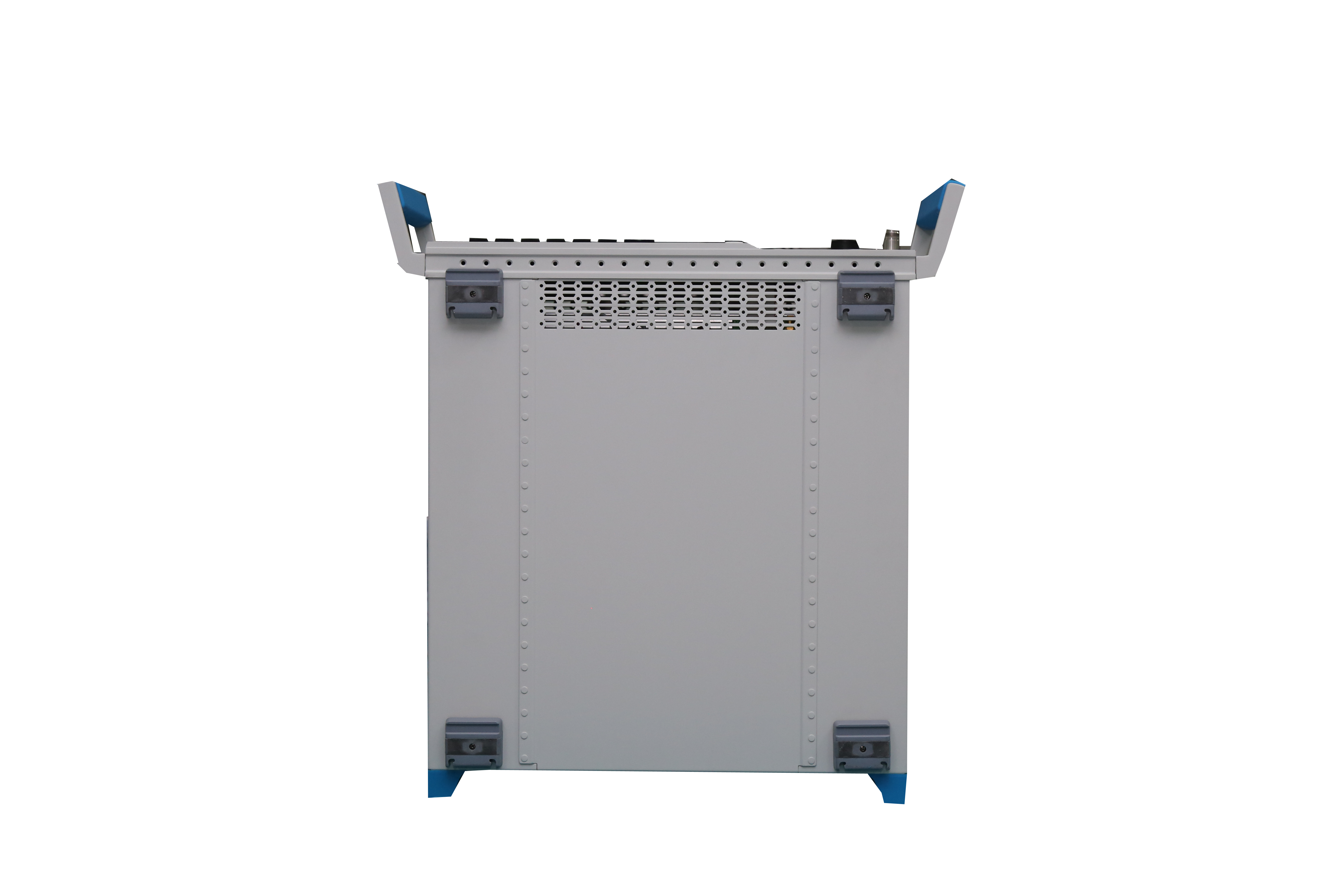

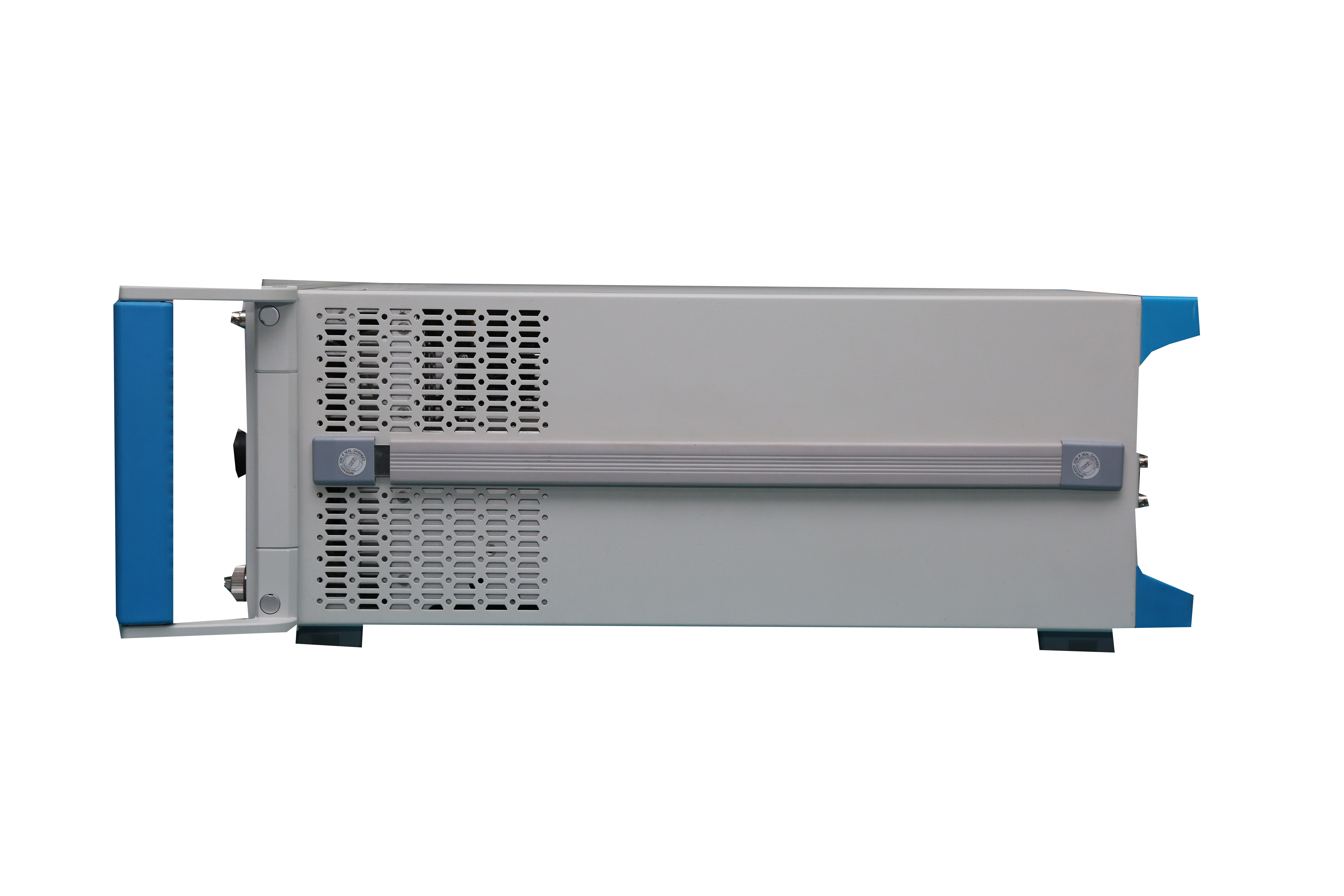

Анализатор спектра/сигнала Ceyear 4051L обладает превосходными характеристиками в динамическом диапазоне, фазовом шуме, точности амплитуды и скорости измерения. Серия 4051 имеет различные функции измерения, включая высокочувствительный анализатор спектра, стандартные компоненты измерения мощности, анализатор IQ, векторный анализатор сигналов, анализатор спектра в реальном времени, анализатор переходных процессов, анализатор импульсных сигналов, аудиоанализатор, измерение аналоговой демодуляции и измерение фазового шума, рисунок шума и т. д, который может предоставить вам надежный высокопроизводительный сервис измерений.
Серия 4051 имеет хорошие возможности расширения. Его производительность может быть улучшена за счет гибкой настройки различных параметров. Через различные интерфейсы вывода цифрового и аналогового сигнала анализатор спектра может быть использован для создания измерительных систем или получения вторичного развития.
4051 может широко использоваться для комплексной оценки работы электронных систем в областях радиолокации и связи и т д, что обеспечивает высокочувствительный, широкий динамический диапазон, высокоточные и высокоэффективные решения.
Особенности:
Серия 4051 имеет хорошие возможности расширения. Его производительность может быть улучшена за счет гибкой настройки различных параметров. Через различные интерфейсы вывода цифрового и аналогового сигнала анализатор спектра может быть использован для создания измерительных систем или получения вторичного развития.
4051 может широко использоваться для комплексной оценки работы электронных систем в областях радиолокации и связи и т д, что обеспечивает высокочувствительный, широкий динамический диапазон, высокоточные и высокоэффективные решения.
Особенности:
- Коаксиальный диапазон частот до 67 ГГц
- Макс полоса анализа 550 МГц
- Отличная производительность измерения и приема
- Возможность комплексного анализа спектра
- Обильные функции приложения измерения
- Мощная функция потокового РЧ-анализа и анализа воспроизведения
- Гибкий аналоговый выходной интерфейс
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
77571-20 |
|
Мин. частота (кГц)
|
0.003 |
|
Макс. частота (ГГц)
|
67 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-115 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
9,8" |
|
Интерфейс
|
GPIB, LAN, USB, VGA |
|
Питание
|
220-240 В |
|
Разрешение экрана
|
1280 х 800 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Шнур питания
- USB-мышка
- Руководство пользователя
- Руководство по дистанционному управлению
- Сертификат качества продукта
| Частотный диапазон (по постоянному току) | От 3 Гц до 67 ГГц |
|
Пределы допускаемой относительной погрешности опорного генератора (10 МГц ). |
±1*10-7 /в год |
| Полоса обзора |
0 Гц (нулевая полоса), От 10 Гц до 4 ГГц |
|
Максимальная полоса анализа: · стандарт · с опцией 4051-H38A · с опцией 4051-H38B · с опцией 4051-H38С · с опцией 4051-H38D |
10 Гц - 10 МГц До 40 МГц До 200 МГц До 550 МГц До 1 ГГц |
| Диапазон времени развертки |
Промежуток ≥10 Гц : 1 мс- 6 000 с Промежуток =0Hz : 1мкс- 6000 с |
| Полоса разрешения |
Диапазон: 1 Гц ~ 3 МГц(шаг 1, 2, 3, 5) 4, 5, 6, 8, 10, 20 МГц Погрешность перехода: ±0,3 дБ :1 Гц ~ 10 МГц ±1,0 дБ: 20 МГц |
| Видео полоса | 1 Гц ~ 3 МГц (шаг 1, 2, 3, 5) 4, 5, 6, 8, 10, 20 МГц (номинальное значение) |
| Память | 4 ГБ |
| Запуск | Свободный, по мощности, по видео, внешний запуск (передняя панель), внешний запуск (задняя панель), по выбросам сигнала РЧ, по таймеру |
| Детекторы | Нормальный, положительный пик, отрицательный пик, среднее значение, среднеквадратичное значение видео,мощности,напряжения |
|
Уровень фазового шума при отстройке частоты от несущей 1 ГГц: · 100 Гц · 1 кГц · 10 кГц · 100 кГц |
-94 дБн/Гц -115 дБн/Гц -125 дБн/Гц -125 дБн/Гц |
| Диапазон ослабления входного аттенюатора (от 3 Гц до 4 ГГц) | от 0 до 70 дБ |
|
Средний уровень шума (вход подключен к согласованной нагрузке, усредненный детектор, логарифмическое усреднение, затухание на входе 0 дБ, усиление ВЧ использует DANL в качестве приоритета, 20 ° C ~ 30 ° C) Без предусилителя от 10 МГц до 1 ГГц от 1 до 2 ГГц от 2 до 3 ГГц от 3 до 3,6 ГГц от 3,6 до 4 ГГц Предусилитель включен от 10 МГц до 1 ГГц от 1 до 2 ГГц от 2 до 3 ГГц от 3 до 3,6 ГГц от 3,6 до 4 ГГц |
-153 дБм -151 дБм -150 дБм -148 дБм -145 дБм -162 дБм -162 дБм -160 дБм -156 дБм -155 дБм |
|
АЧХ и абсолютная точность амплитуды (затухание 10 дБ, 20°С ~ 30°С) Без предусилителя от 3 Гц до 20 МГц от 20 МГц до 2 ГГц от 2 до 3,6 ГГц от 3,6 до 4 ГГц Предусилитель выключен от 3 Гц до 20 МГц от 20 МГц до 2 ГГц от 2 до 3,6 ГГц от 3,6 до 4 ГГц Предусилитель включён от 3 Гц до 20 МГц от 20 МГц до 2 ГГц от 2 до 3,6 ГГц от 3,6 до 4 ГГц |
±0,7 дБ ±0,5 дБ ±0,7 дБ ±1,0 дБ ±1,2 дБ ±1,0 дБ ±1,2 дБ ±1,5 дБ ±1,5дБ ±1,5 дБ ±1,5 дБ ±1,5 дБ |
|
Компрессия усиления 1 дБ (уровень смесителя, двухтональный тест, полоса разрешения 5 кГц, диапазон сканирования 3 МГц, 20°C ~ 30°C) от 20 МГц до 40 МГц от 40 МГц до 200 МГц от 200МГц до 4 ГГц |
-3 дБм +1 дБм +3 дБм |
|
Искажение TOI ( входной смеситель 2 тест. сигнала -10 дБм, диапазон сканирования 50 кГц , 20 ℃ ～ 30 ℃ ） От 10 МГц до 200 МГц От 200 МГц до 4 ГГц |
+13 дБм +13 дБм |
| Остаточный отклик (вход подключен к соответствующей нагрузке, затухание 0 дБ) | -100 дБм |
| Входной разъем | N – типа (гнездо) |
| Импеданс | 50 Ом |
| Общие характеристики | |
|
Нормальные условия эксплуатации: · температура окружающей среды · температура хранения · относительная влажность воздуха · атмосферное давление |
0 до +50 С От -40 С до +70 С от 30 до 80 % от 96 до 104 кПа |
| Габаритные размеры (Д х В х Ш),мм |
510×190×534 (включая ручку, подставку и нижние ножки) 426×177×460 (без ручки,подставки для ножек и ножек) |
| Масса | 25 кг |
| Напряжение питающей сети переменного тока частотой |
от 220 до 240 В(50-60 Гц) от 100 до 240 В(50-60Гц)-опция 4051-Н98 |
| Потребляемая мощность |
режим ожидания: 20 Вт; рабочий режим: 400 Вт |
| Частотный диапазон по постоянному току: | 3 Гц-67 ГГц |
| Макс.полоса анализа: | 10 МГц |
