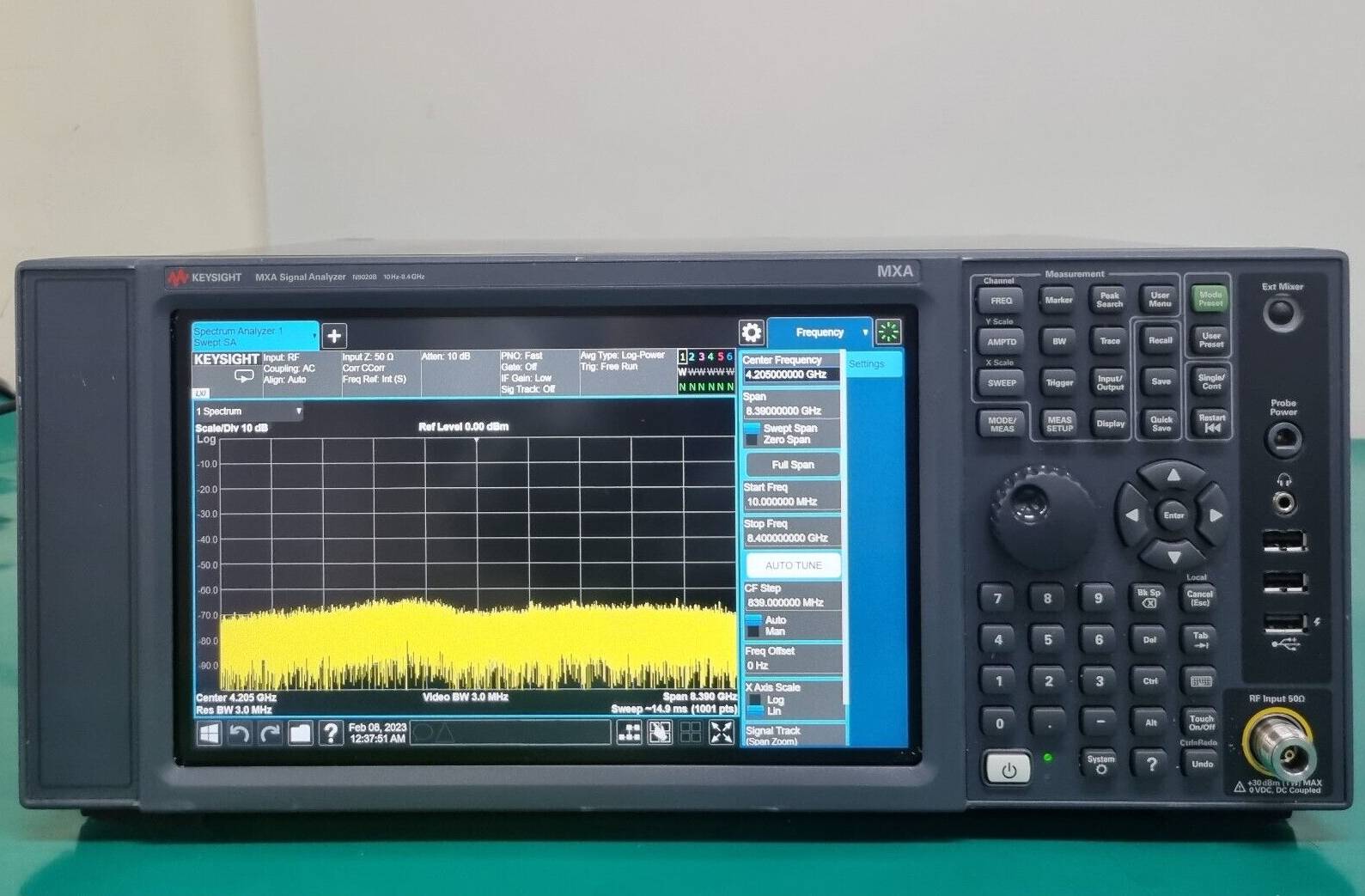

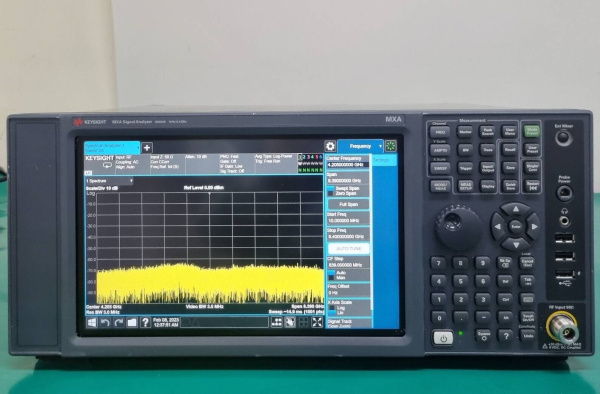

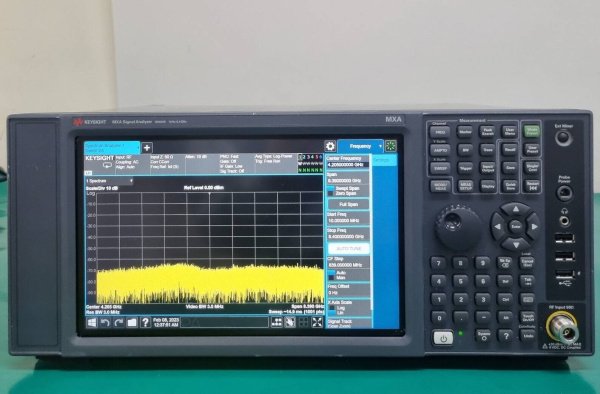

Анализатор спектра Keysight N9020B-503 представляет собой высокоточное измерительное оборудование, предназначенное для детального анализа сигналов в диапазоне частот от 10 Гц до 3,6 ГГц. Это устройство нашло широкое применение в радиочастотных исследованиях, телекоммуникационных системах, разработке и тестировании электронных компонентов, а также в спектральном мониторинге. Включение данного прибора в Государственный реестр средств измерений (№76526-19) подтверждает его соответствие строгим требованиям к метрологическим характеристикам и надежности.
Высокая точность и чувствительность прибора обусловлены его выдающимися параметрами. Средний уровень собственных шумов составляет -172 дБм при частоте 1 ГГц, что позволяет фиксировать даже слабые сигналы без значительного влияния шумов. Важной характеристикой является фазовый шум, достигающий -114 дБн/Гц при отстройке 10 кГц, что делает этот анализатор спектра незаменимым инструментом при тестировании стабильности генераторов и оценки качества модулированных сигналов.
Гибкость устройства обеспечивается возможностью расширения полосы анализа с базового уровня 25 МГц до 40, 85, 125 и даже 160 МГц. Это позволяет работать с широкополосными сигналами, необходимыми для современных систем связи и радиолокации. Высокая точность измерений подтверждается суммарной погрешностью уровня сигнала ±0,23 дБ, что гарантирует достоверность результатов в лабораторных и производственных условиях.
Дополнительные удобства эксплуатации создаются за счет широкого диапазона ослабления аттенюатора в 70 дБ, что позволяет адаптировать прибор под различные условия работы, предотвращая перегрузку приемника при измерении мощных сигналов. Для интеграции в автоматизированные системы тестирования предусмотрены интерфейсы GPIB, USB и LBN, обеспечивающие удобное управление и передачу данных.
Таким образом, Keysight N9020B-503 сочетает в себе высокую точность, гибкость настройки и удобство интеграции, что делает его эффективным решением для задач радиочастотного анализа.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
76526-19 |
|
Мин. частота (Гц)
|
10 |
|
Макс. частота (ГГц)
|
3,6 |
|
Гармонические искажения
|
-80 дБн |
|
Фазовый шум
|
-114 дБн/Гц (отстройка 10 кГц) |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,6" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
220-240 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1280 х 768 |
|
Гарантия, (мес)
|
1 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N9020B-P03, P08, P13, P26, P44, P50 - Предусилитель, от 100 кГц до 3,6 ГГц, 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 32 ГГц, 44 ГГц, 50 ГГц – на каждый анализатор по 1 опции, согласно частотному диапазону анализатора
- N9020B-PFR - Прецизионный опорный генератор 10 МГц
- N9020B-EA3 - Электронный аттенюатор до 3,6 ГГц
- N9020B-B40 - Полоса анализа 40 МГц
- N9020B-B85 - Полоса анализа 85 МГц
- N9020B-B1A - Полоса анализа 125 МГц
- N9020B-B1X - Полоса анализа 160 МГц
- N9020B-MPB - Обход микроволнового преселектора
- N9020B-BBA - Аналоговые I/Q-входы модуляции
- N9020B-EXM - Работа с внешними преобразователями частоты
- N90EMFP2B - Быстрые измерения мощности
- N9020B-NF2 - Понижение уровня собственных шумов
- N90EMTDSB - Ускорение сканирования во временной области
- N90EMRBEB - Расширенная полоса пропускания в режиме нулевого обзора(требуются опции B85, B1A или B1X)
- N9020RT1B - Анализатор спектра реального времени, базовое детектирование
- N9020RT2B - Анализатор спектра реального времени, оптимальное детектирование
- N9020B-RTR - Приложение анализатора и регистратора спектра в режиме реального времени
- N90EMFT1B - Запуск по частотной маске, базовое детектирование
- N90EMFT2B - Запуск по частотной маске, оптимальное детектирование
- N90EMEDPB - Набор расширенных функций отображения (спектрограмма, увеличение графика, зонированный спан)
- N90EMEMCB - Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
- N90EMESCB - Управление внешним источником
| Частота | 10 Гц до 3,6 ГГц |
| Опции расширения диапазона частот | 8.4, 13.6, 26.5, 32, 44, 50 ГГц |
| Максимальная полоса анализа / пропускания | 160 МГц |
| Опции расширения полосы анализа | 25 МГц (станд.); 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
| Максимальная полоса пропускания реального времени | 160 МГц |
| Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
| Средний уровень собственных шумов (1 ГГц) | -172 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Приложения общего назначения |
· Программа векторного анализа сигналов 89600 VSA · Аналоговая демодуляция · Измерение коэффициента шума · Измерение фазового шума · Измерение параметров импульсов · Анализ спектра в режиме реального времени · EMI · MATLAB · Vector Modulation Analysis |
| Приложения для сотовой связи |
· GSM/EDGE · LTE/LTE-Advanced · NB-IoT · W-CDMA/HSPA/HSPA+ |
| Приложения для систем беспроводной связи |
· Bluetooth® (BR/EDR/LE4.2/5.0) · Short Range Communications (ZigBee, Z-Wave) · WLAN (802.11a/b/g/p/j/n/ac/ah/ax) |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 5 нс |
| Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
| Полоса частот в частотной/временной области | 160 МГц |
| Режимы отображения |
· Плотность · Спектрограмма · Спектрограмма плотности · Зависимость мощности от времени (спектр) · Зависимость мощности от времени |
| Запуск |
· Запуск по частотной маске (FMT) · Запуск с временным разделением сигналов (TQT) · Запуск по уровню · Запуск по пачке ВЧ импульсов · Запуск по сигналу сети питания · Запуск по внешнему сигналу · Запуск от периодического таймера |
| Приложения с функцией запуска по частотной маске |
· Программа векторного анализа сигналов 89600 VSA · Анализатор спектра реального времени · Pulse Measurement Application |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -154 дБм/Гц |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -151 дБм/Гц |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Реального времени | Нет |
