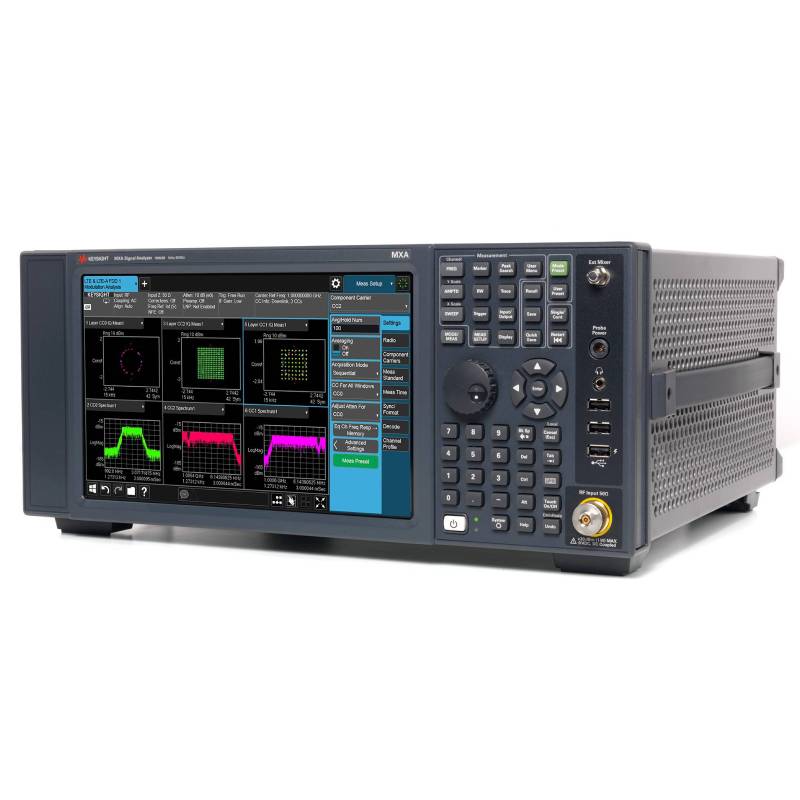

Анализатор спектра Keysight N9020B-513 представляет собой передовое решение для высокоточной диагностики радиочастотных сигналов в диапазоне до 13,6 ГГц. Это устройство позволяет проводить детализированный анализ частотных характеристик, обеспечивая исследователям и инженерам исключительную точность измерений и широкий функционал.
Одним из ключевых преимуществ данного анализатора является его широкая полоса пропускания, которая варьируется от 1 Гц до 3 МГц с шагом 10%, а также возможность выбора полос 4, 5, 6, 8 МГц. Для более глубокого анализа предусмотрена полоса обзора 13,6 ГГц и анализ до 25 МГц, который можно расширить до 40, 85, 125 или 160 МГц. Такая гибкость делает прибор универсальным инструментом как для базовых измерений, так и для сложных задач, требующих высокой точности.
Особое внимание в конструкции прибора уделено минимизации шумов, что критично при исследовании слабых сигналов. Благодаря предусмотренному предусилителю уровень собственных шумов достигает -172 дБм на частоте 2 ГГц, что позволяет фиксировать даже самые маломощные сигналы. Высокая стабильность обеспечивается низким фазовым шумом, который составляет -113 дБн/Гц при 10 кГц отстройке и -135 дБн/Гц при 1 МГц отстройке на частоте 1 ГГц.
Прибор выдерживает максимальный входной сигнал до +30 дБм (1 Вт), что расширяет его возможности при работе с мощными передатчиками. Динамический диапазон в 72 дБн гарантирует точность измерений в сложных многосигнальных средах, позволяя четко разделять сигналы даже при высокой плотности спектра.
Визуализация данных осуществляется через сенсорный TFT-дисплей с разрешением 1280×768 пикселей и диагональю 269 мм, что делает взаимодействие с устройством интуитивным и удобным. Благодаря современным интерфейсам, таким как USB, LAN и GPIB, анализатор легко интегрируется в существующие измерительные системы и автоматизированные комплексы.
В целом, Keysight N9020B-513 сочетает в себе передовые характеристики, высокую чувствительность и широкие функциональные возможности, что делает его незаменимым инструментом для исследовательских лабораторий, разработчиков телекоммуникационного оборудования и специалистов по радиочастотному анализу.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
76526-19 |
|
Мин. частота (кГц)
|
0,01 |
|
Макс. частота (ГГц)
|
13,6 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-114 дБн/Гц (отстройка 10 кГц) |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,6" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
220-240 В |
|
Тип дисплея
|
Сенсорный емкостной |
|
Разрешение дисплея
|
1280 х 768 |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра - 1 шт.
- Руководство по эксплуатации - 1 экз.
- N9020B-P03, P08, P13, P26, P44, P50 - Предусилитель, от 100 кГц до 3,6 ГГц, 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 32 ГГц, 44 ГГц, 50 ГГц – на каждый анализатор по 1 опции, согласно частотному диапазону анализатора
- N9020B-PFR - Прецизионный опорный генератор 10 МГц
- N9020B-EA3 - Электронный аттенюатор до 3,6 ГГц
- N9020B-B40 - Полоса анализа 40 МГц
- N9020B-B85 - Полоса анализа 85 МГц
- N9020B-B1A - Полоса анализа 125 МГц
- N9020B-B1X - Полоса анализа 160 МГц
- N9020B-MPB - Обход микроволнового преселектора
- N9020B-BBA - Аналоговые I/Q-входы модуляции
- N9020B-EXM - Работа с внешними преобразователями частоты
- N90EMFP2B - Быстрые измерения мощности
- N9020B-NF2 - Понижение уровня собственных шумов
- N90EMTDSB - Ускорение сканирования во временной области
- N90EMRBEB - Расширенная полоса пропускания в режиме нулевого обзора(требуются опции B85, B1A или B1X)
- N9020RT1B - Анализатор спектра реального времени, базовое детектирование
- N9020RT2B - Анализатор спектра реального времени, оптимальное детектирование
- N9020B-RTR - Приложение анализатора и регистратора спектра в режиме реального времени
- N90EMFT1B - Запуск по частотной маске, базовое детектирование
- N90EMFT2B - Запуск по частотной маске, оптимальное детектирование
- N90EMEDPB - Набор расширенных функций отображения (спектрограмма, увеличение графика, зонированный спан)
- N90EMEMCB - Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
- N90EMESCB - Управление внешним источником
| Частотный диапазон | 13,6 ГГц |
| Полоса пропускания (RBW) | 1 Гц-3 МГц (с шагом 10%), 4, 5, 6, 8 МГц |
| Полоса анализа | 25 МГц (расширение до 40 / 85 / 125 / 160 МГц) |
| Полоса обзора | 13,6 ГГц |
| Уровень собственных шумов | до -172 дБм на частоте 2 ГГц (предусилитель включен) |
| Фазовый шум | -113 дБн/Гц @ 1 ГГц отстройка 10 кГц / -135 дБн/Гц @ 1 ГГц отстройка 1 МГц |
| Максимальный подаваемый уровень | +30 дБм (1 Вт) |
| Аттенюатор (механический и электронный) | 0 - 70 дБ (шаг 2 дБ) |
| Опорный генератор | ±1×10-6 (опция PFR ±1×10-7) |
| Динамический диапазон | 72 дБн |
| Экран | TFT, сенсорный, 1280 х 768, 269 мм |
| Особенности | Максимальная полоса в режиме анализа спектра в реальном времени160 МГц (опция). Минимальная длительность сигнала 3,57 мкс с вероятностью захвата 100% Суммарная погрешность измерения уровня сигнала ±0,23 дБ. Широчайший набор специализированных программ и измерительных приложений. Программа векторного анализа сигналов 89600 VSA. Аналоговая демодуляция. Программа MATLAB. Измерение коэффициента шума. Измерение фазового шума. Измерение параметров импульсов. ЭМП. Анализ векторной модуляции.Приложения для сотовой связи - GSM/EDGE, LTE/LTE-Advanced, W-CDMA/HSPA/HSPA+, NB-IoT, Приложения для систем беспроводной связи ZigBee, Z-Wave, Bluetooth® (BR/EDR/LE4.2/5.0), WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
| Интерфейс | USB, LAN, GPIB |
