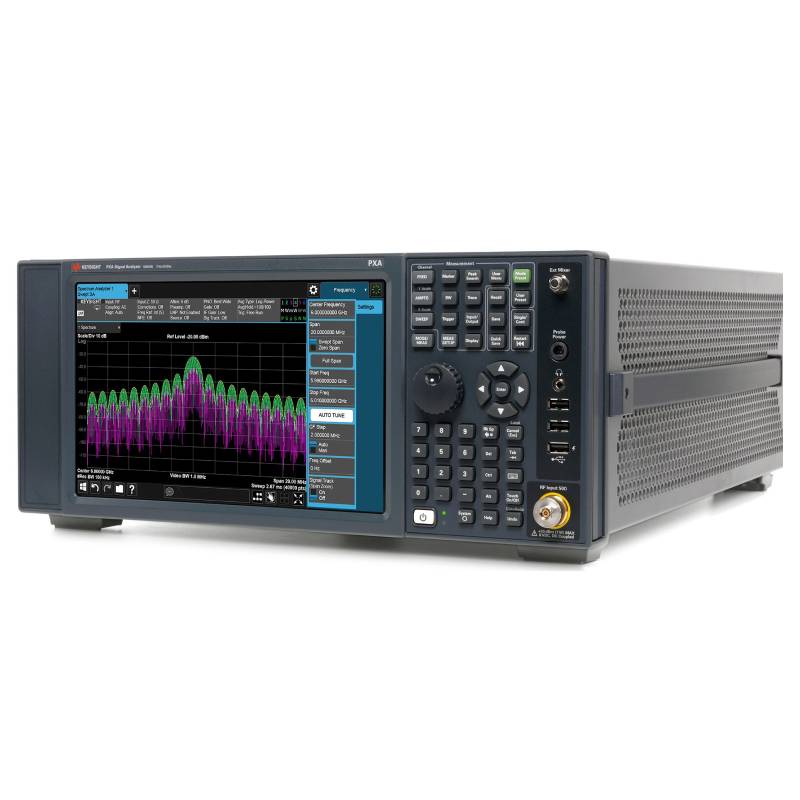

Анализатор спектра Keysight N9030B-544— это высокоточный и мощный измерительный прибор, предназначенный для проведения спектрального анализа в широком диапазоне радиочастот. Благодаря своим выдающимся техническим характеристикам он широко используется в научных лабораториях, инженерных разработках и сертификационных испытаниях радиоэлектронных средств. Его частотный диапазон охватывает значения от 3 Гц до 44 ГГц, что позволяет уверенно работать как с сигналами низких частот, так и с радиочастотными источниками, сохраняя при этом высокую точность и чувствительность.
Одним из ключевых преимуществ прибора является его исключительная чувствительность: средний уровень собственных шумов на частоте 1 ГГц составляет всего -171 дБм, что делает возможным обнаружение и анализ самых слабых сигналов. Также стоит отметить крайне низкий фазовый шум — на уровне -136 дБн/Гц при отстройке 10 кГц, что особенно важно при анализе сигналов с высокой спектральной плотностью. Благодаря полосе пропускания, изменяемой в диапазоне от 1 Гц до 3 МГц с шагом 10%, а также наличию опций до 212 МГц, Keysight N9030B-544 демонстрирует гибкость при анализе как узкополосных, так и широкополосных сигналов.
Высокая точность прибора подтверждается его минимальной суммарной погрешностью измерения уровня сигнала, не превышающей ±0,19 дБ. Это позволяет использовать устройство при калибровке и аттестации оборудования, где требуются минимальные отклонения от эталонных значений. Диапазон ослабления встроенного аттенюатора в 70 дБ обеспечивает защиту при работе с мощными сигналами и возможность их корректного измерения. Максимальный измеряемый уровень составляет +30 дБм, что расширяет область применения прибора при работе с активными источниками.
Анализатор оснащён современными интерфейсами подключения, включая USB, LAN и GPIB, что упрощает его интеграцию в автоматизированные измерительные системы и позволяет эффективно управлять измерениями удалённо. Встроенный опорный генератор с точностью до ±1×10⁻⁷, а при использовании опции — до ±3×10⁻⁸, обеспечивает высокую стабильность и достоверность всех измерений.
Устройство зарегистрировано в Государственном реестре средств измерений под номером 69527-17, что подтверждает его соответствие установленным требованиям и пригодность для использования в официальных измерениях и сертификационных процедурах на территории России.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
69527-17 |
|
Мин. частота (Гц)
|
3 |
|
Макс. частота (ГГц)
|
44 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-132 дБн/Гц (отстройка 10 кГц) |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Диагональ дисплея, дюйм
|
10,6" |
|
Интерфейс
|
USB, LAN, GPIB, VGA, Mini-DisplayPort |
|
Питание
|
220-240 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N9030B-P03/P08 Предусилитель, от 100 кГц до 3,6 ГГц/ 8,4 ГГц
- N9030B-P13/P26 Предусилитель, от 100 кГц до 13,6 ГГц/ 26,5 ГГц
- N9030B-P44/P50 Предусилитель, от 100 кГц до 44 ГГц/ 50 ГГц
- N9030B-EA3 Электронный аттенюатор до 3,6 ГГц
- N9030B-B40/B85 Полоса анализа 40 МГц/ 85 МГц
- N9030B-B1X Полоса анализа 160 МГц
- N9030B-B2X/B5X Полоса анализа 255 МГц/ 510 МГц
- N9030B-MPB Обход микроволнового преселектора
- N9030B-EP0 Прямой цифровой синтез сигнала гетеродина для улучшения характеристик фазового шума
- N9030B-LNP Тракт с низким уровнем шума
- N9030B-FBP Полный тракт обхода. Обход микроволнового преселектора и подключение тракта с низким уровнем шума выше 3,6 ГГц; требуются опции LNP, MPB и B2X или B5X; несовместимо с опцией 503
- N9030B-EXM Работа с внешними преобразователями частоты
- N9030B-C35 Соединитель типа 3,5 мм
- N9030B-H52 Расширение диапазона частот до 52 ГГц; требуются опция 550 и B2X или B5X
- N9030B-BBA Аналоговые I/Q-входы модуляции
- N9030B-107 Аудиоанализатор, требует N9091EM0E или N9092EM0E, несовместим с опциями B5X, BBA, RTS
- N9030RT1B/RT2B Анализатор спектра реального времени (базовое/оптимальное детектирование)
- N9030B-RTR Приложение анализатора и регистратора спектра в режиме реального времени
- N90EMFT1B/2B Запуск по частотной маске (базовое/оптим. детектирование)
- N90EMDUAB Двойной режим измерений в реальном времени (требуются опции B5X и RT1 или RT2
- N9030B-RTS Потоковая передача данных широкополосных I/Q-сигналов в режиме реального времени
- N90EMEDPB Набор расширенных функций отображения
- N90EMEMCB Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
- N90EMTDSB Сканирование во временной области
- N90EMESCB Управление внешним источником
- N90EMFP2B Быстрые измерения мощности
- N90EMRBEB Расширенная полоса пропускания в режиме нулевого обзора (требуются опции B85, B1A, B1X или B5X)
- N9030B-SS1 Дополнительный съёмный твёрдотельный накопитель
- N9030B-SF1 Исключение возможности запуска программ
- N9030B-SF2 Запрещение сохранения результатов
- N9030B-CR3 Широкополосный выход ПЧ; вывод на соединитель Aux IF на задней панели
- N9030B-CRP Программируемый выход ПЧ (от 10 до 75 МГц с шагом 500 кГц), вывод на соединитель Aux IF на задней панели
- N9030B-YAV Выход видеоусилителя оси Z
- N9030B-ALV Вспомогательный выход логарифмического видеоусилителя
| Частота | 3 Гц до 44 ГГц |
| Опции расширения диапазона частот | 3.6, 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1THz |
| Максимальная полоса анализа / пропускания | 510 МГц |
| Опции расширения полосы анализа | 25 standard, 40, 85, 125, 160, 255, 510 MHz |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 85, 160, 255, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -171 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -132 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,19 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 119 дБ |
| Приложения общего назначения |
Аналоговая демодуляция Измерение коэффициента шума Измерение фазового шума Измерение параметров импульсов Анализ спектра в режиме реального времени Обеспечение совместимости по кодам SCPI MATLAB |
| Приложения для сотовой связи |
LTE W-CDMA/HSPA/HSPA+ |
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Динамич. диапазон, своб. от паразит. составляющих | 75 дБн |
| Запуск |
Запуск по частотной маске (FMT) Запуск с временным разделением сигналов (TQT) Запуск по уровню Запуск по пачке ВЧ импульсов Запуск по сигналу сети питания Запуск по внешнему сигналу Запуск от периодического таймера |
| Приложения с функцией запуска по частотной маске |
Программа векторного анализа сигналов 89600 VSA Анализатор спектра реального времени Pulse Measurement Application |
| Наличие измерительных приложений | Да |
| Настольные | Да |
