* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

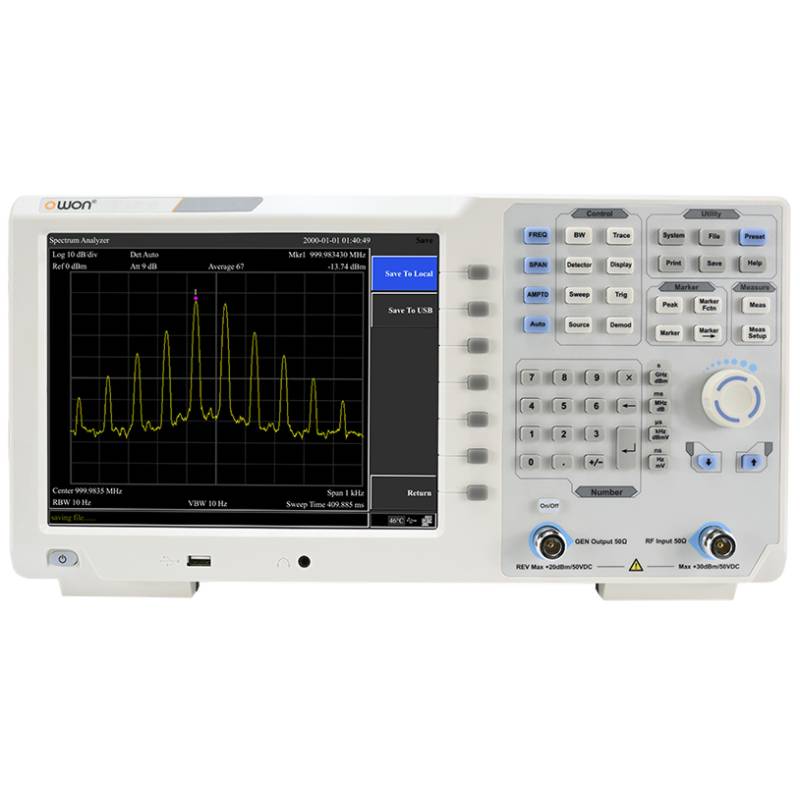

Анализатор спектра OWON XSA1036P-TG представляет собой современное высокоточное оборудование, предназначенное для профессионального использования в радиочастотных измерениях. Его широкий частотный диапазон от 9 кГц до 3,6 ГГц позволяет анализировать сигналы в различных сферах, включая телекоммуникации, радиомониторинг и научные исследования.
Одной из ключевых особенностей прибора является исключительно низкий уровень собственных шумов (DANL) – до -160 дБм, что обеспечивает высокую чувствительность при обнаружении слабых сигналов. Это особенно важно при работе с низкоуровневыми радиочастотными помехами или при тестировании маломощных устройств. Фазовый шум при отстройке 10 кГц составляет всего -82 дБн/Гц, что свидетельствует о высокой стабильности генератора и чистоте сигнала.
Точность измерений подтверждается суммарной погрешностью амплитуды менее 1,5 дБ, что делает OWON XSA1036P-TG надежным инструментом для калибровки и тестирования. Разрешение по частоте (RBW) может достигать 10 Гц, обеспечивая детализированный анализ спектра даже в условиях плотного частотного диапазона.
Встроенный трекинг-генератор расширяет функциональность прибора, позволяя проводить измерения в диапазоне от 100 кГц до 7,5 ГГц. Выходная мощность регулируется от -40 дБм до 0 дБм, что делает его удобным для настройки фильтров и проверки цепей с разным уровнем сигнала.
Удобство работы обеспечивает цветной сенсорный экран с диагональю 10,4 дюйма, позволяющий оперативно управлять настройками и визуализировать данные. Наличие интерфейсов USB и HDMI обеспечивает простоту подключения к внешним устройствам и передачу данных для дальнейшей обработки.
Таким образом, OWON XSA1036P-TG сочетает в себе высокую точность, широкий функционал и удобство использования, что делает его отличным выбором для профессионалов в области радиочастотных измерений.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3,6 |
|
Фазовый шум
|
-106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной сенсорный ЖК |
|
Разрешение дисплея
|
1024 х 768 |
|
Гарантия, (мес)
|
12 |
- анализатор спектра OWON XSA1036P-TG
- шнур питания
- USB кабель
- диск с программным обеспечением
- руководство пользователя
| Частотный диапазон | 9 кГц - 3,6 ГГц | |
| Разрешение | 1 Гц | |
| Ширина развёртки частоты | Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) | |
| Пропускная способность | Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5% стандартно | |
| Полоса пропускания видео | от 10 Гц до 3 МГц, в последовательности 1-3-5-10 | |
| Полоса разрешения | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Амплитуда и уровень | Диапазон измерения амплитуды | средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 3,6 ГГц, предусилитель выключен |
| Постоянное напряжение | 50 В | |
| Непрерывная радиочастотная мощность | затухание = 40 дБ, +20 дБм (100 мВ) | |
| Макс. уровень повреждения | +30 дБм (1 Вт) | |
| Средний уровень шума | Предусилитель выключен | от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм |
| Предусилитель включен | от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм | |
| Фазовый шум | Смещение | 10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц |
| Средний уровень шума | 163 дБм | |
| Диапазон отображения уровня | Единица измерения координат уровня | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
| Ось логарифмического уровня | 0,01 - 1000 дБ | |
| Ось линейного уровня | от 0 до контрольного уровня | |
| Количество точек отображения | 801 | |
| Количество трасс | 8 | |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик | |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка | |
| Частотная характеристика | Предусилитель выключен | < 0,7 дБ |
| Предусилитель включен | < 1,0 дБ | |
| Следящий генератор (tracking generator) | Диапазон частот | от 100 кГц до 3,6 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт | |
| Разрешение выходного уровня | 1 дБ | |
| Выходная плоскостность | 50 МГц, ± 3 дБ | |
| Ложный генератор слежения | гармонический: - 20 дБн негармонический: - 20 дБн | |
| Генератор слежения за изоляцией входных клемм | - 60 дБ | |
| Общие характеристики | Дисплей | ЖК-экран, разрешение 1024 x 768 пикселей |
| Диагональ дисплея | 10,9 дюйма | |
| Интерфейс | USB, HDMI | |
| Габариты | 375 х 185 х 120 мм | |
| Вес | 5 кг | |
